Камлок алюминиевый ТИП D
Показаны все результаты (4)Цены: по возрастанию

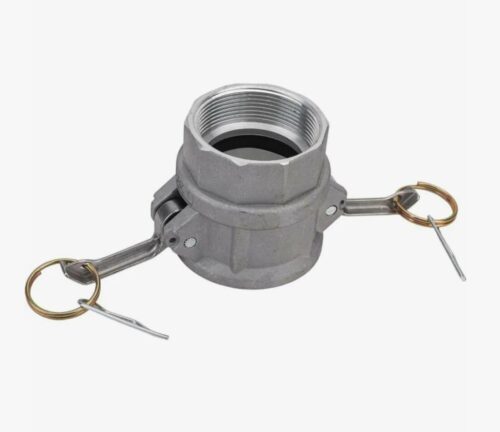

Камлок алюминиевый Тип D (Camlock Type D) представляет собой быстроразъемную муфту («мама» или «розетка»), конструктивно оснащенную внутренней цилиндрической резьбой. Основное функциональное назначение изделия — создание оперативного, герметичного соединения между трубопроводом, патрубком насоса или резервуара, имеющим внешнюю резьбу, и ответным штуцером (адаптером) системы Camlock. Применение данной арматуры позволяет производить коммутацию гидравлических и пневматических магистралей вручную, исключая необходимость использования гаечных ключей и фланцевого крепежа.
Изделие является стандартом де-факто в системах перекачки воды, светлых нефтепродуктов, масел и строительных смесей. Инженерно-технический отдел компании «Резиномир» оказывает поддержку в подборе типоразмеров соединений в зависимости от диаметра условного прохода и рабочего давления в системе. Для получения технической консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.
Технические характеристики и производство камлока алюминиевого Тип D
Изготовление корпусов муфт осуществляется методом литья под давлением из алюминиевых сплавов с последующей токарной обработкой резьбовой части и зоны уплотнения. Технология литья обеспечивает высокую точность геометрических параметров, монолитность структуры металла и малый удельный вес изделия. Используемые сплавы обладают искробезопасностью (отсутствие искр при механическом ударе) и коррозионной стойкостью к атмосферным осадкам и углеводородам.
Геометрические размеры, профиль кулачкового механизма и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В Европе также распространен стандарт DIN 2828. Соответствие данным нормативам гарантирует, что камлок алюминиевый Тип D состыкуется с любым адаптером («папой») соответствующего номинального диаметра (типы A, E, F, DP), независимо от завода-изготовителя.
Конструкция и параметры резьбы
Конструктивно изделие Тип D включает следующие элементы:
- Корпус муфты: Приемная часть для адаптера с одной стороны и внутренняя резьба с другой.
- Кулачковый механизм: Два эксцентриковых рычага, закрепленных на стальных пальцах. При опускании рычагов происходит фиксация адаптера в муфте.
- Уплотнительное кольцо: Эластомерная прокладка, расположенная в канавке муфты для герметизации стыка.
Стандарт резьбы — трубная цилиндрическая BSP (British Standard Pipe), соответствующая ГОСТ 6357-81 и ISO 228. Шаг резьбы и профиль 55° обеспечивают совместимость с большинством видов запорной арматуры и трубопроводных фитингов, применяемых в РФ.
В качестве стандартного уплотнения используется маслобензостойкая резина NBR (нитрильный каучук), работоспособная в диапазоне температур от -20°С до +100°С. Для работы с горячей водой или паром возможна комплектация прокладками из EPDM, а для более агрессивных сред — Viton.
Таблица 1. Зависимость рабочего давления от диаметра для алюминиевых камлоков (при +20°С)
| Размер (дюймы) | Условный проход (DN), мм | Резьба (внутренняя) | Рабочее давление (бар / МПа) | Материал прокладки (стандарт) |
|---|---|---|---|---|
| 1/2″ | 15 | BSP 1/2″ | 16 / 1.6 | NBR |
| 3/4″ | 20 | BSP 3/4″ | 16 / 1.6 | NBR |
| 1″ | 25 | BSP 1″ | 16 / 1.6 | NBR |
| 2″ | 50 | BSP 2″ | 16 / 1.6 | NBR |
| 3″ | 75 | BSP 3″ | 9 / 0.9 | NBR |
| 4″ | 100 | BSP 4″ | 7 / 0.7 | NBR |
| 6″ | 150 | BSP 6″ | 5 / 0.5 | NBR |
Сферы применения и эксплуатационные особенности
Камлок алюминиевый Тип D широко применяется для оснащения насосного оборудования, резервуаров и запорной арматуры (кранов, вентилей), имеющих выходной патрубок с внешней резьбой.
Основные направления использования:
- Нефтегазовый сектор: Оборудование автоцистерн (бензовозов), узлов слива-налива на АЗС и нефтебазах.
- Сельское хозяйство: Подключение помп к системам полива, раздача жидких удобрений (КАС) и пестицидов.
- Строительство: Подача воды на растворные узлы, откачка воды из котлованов.
- Промышленность: Транспортировка технических жидкостей, охлаждение оборудования.
Техническое предупреждение: Герметизация резьбового соединения (внутренняя резьба камлока — внешняя резьба трубопровода) не обеспечивается конструкцией самой муфты и требует применения уплотнительных материалов: льняной пряди, ленты ФУМ или анаэробных герметиков. При монтаже следует избегать чрезмерного усилия затяжки трубным ключом, чтобы не вызвать деформацию или растрескивание алюминиевого корпуса муфты.
При эксплуатации необходимо регулярно проверять состояние уплотнительного кольца внутри муфты. Потеря эластичности, трещины или остаточная деформация резины приводят к потере герметичности соединения. Также следует контролировать легкость хода рычагов и отсутствие износа на кулачках.
Условия коммерческого сотрудничества
Компания «Резиномир» предлагает камлок алюминиевый Тип D оптом и мелкими партиями со склада в Екатеринбурге. В наличии поддерживается полный размерный ряд от 1/2″ до 6″. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.
Оплата продукции производится по безналичному расчету с НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ крупных партий. Специалисты отдела продаж готовы рассчитать стоимость заказа с учетом логистики, предоставить актуальный прайс-лист и сертификаты соответствия стандарту A-A-59326. На все изделия распространяется гарантия. Мы предлагаем конкурентные цены и техническое сопровождение сделки.
FAQ (Часто задаваемые вопросы)
1. С какими адаптерами соединяется муфта Тип D?
Муфта Тип D (приемная часть) соединяется с любыми адаптерами («папами») того же номинального диаметра: Тип A (адаптер с внутренней резьбой), Тип E (адаптер с хвостовиком под шланг), Тип F (адаптер с внешней резьбой) и Тип DP (грязезащитная пробка).
2. Какую резьбу имеет камлок Тип D?
Изделие оснащено внутренней трубной цилиндрической резьбой стандарта BSP (ГОСТ 6357-81). Это позволяет навинчивать его на трубы, патрубки насосов или штуцеры с внешней резьбой того же стандарта.
3. Можно ли использовать алюминиевый камлок для кислоты?
Алюминий не устойчив к большинству кислот и щелочей, он подвержен быстрой коррозии. Для перекачки агрессивных химических сред необходимо использовать камлоки из полипропилена или нержавеющей стали AISI 316 с соответствующими прокладками (Viton, PTFE). Алюминий предназначен для нейтральных жидкостей и углеводородов.
4. Входит ли резиновая прокладка в комплект?
Да, муфта Тип D поставляется полностью готовой к эксплуатации: в корпусе установлены рычаги с кольцами и пальцами, а в канавке находится уплотнительная прокладка из резины NBR.
5. Предусмотрена ли защита от самопроизвольного открытия?
В рычагах кулачкового механизма и в проушинах корпуса предусмотрены отверстия для установки предохранительных шплинтов (клипс). Их использование обязательно в условиях сильной вибрации или при волочении рукавов по земле, чтобы исключить случайное раскрытие соединения. Шплинты обычно не входят в базовый комплект и приобретаются отдельно или изготавливаются по месту.
