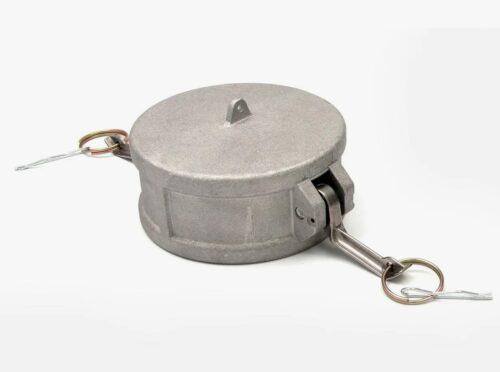

Камлок алюминиевый ТИП DC

Камлок алюминиевый Тип DC (Dust Cap) представляет собой быстроразъемную заглушку муфтового типа («мама» или «крышка»), предназначенную для герметизации выходных отверстий адаптеров системы Camlock. Основное функциональное назначение изделия — предотвращение попадания пыли, грязи, влаги и посторонних предметов в трубопроводную магистраль при отсоединенном рукаве, а также исключение утечки остатков транспортируемой жидкости. Изделие обеспечивает герметичность системы в закрытом состоянии и защищает уплотнительные поверхности ответных частей от механических повреждений.

Арматура широко применяется на автоцистернах, топливохранилищах и промышленных трубопроводах, эксплуатируемых в цикличном режиме. Инженерный отдел компании «Резиномир» оказывает содействие в подборе заглушек, соответствующих диаметру условного прохода (DN) и химическим свойствам рабочей среды. Направить запрос на спецификацию и получить консультацию можно по электронной почте ekb@rti-land.ru или по телефону +7 (800) 302-31-42.

Технические характеристики и производство: камлок алюминиевый Тип DC

Изготовление заглушек Тип DC осуществляется методом литья под давлением из алюминиевых сплавов с последующей механической обработкой зоны уплотнения и сверлением отверстий под пальцы кулачков. Литейная технология гарантирует однородность металла, отсутствие пористости и высокую точность геометрических параметров. Используемый алюминиевый сплав обладает коррозионной стойкостью к атмосферным воздействиям, воде и нефтепродуктам, а также является искробезопасным материалом.

Геометрические размеры, профиль кулачкового механизма и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В Европе также распространен стандарт DIN 2828. Соответствие этим нормативам гарантирует, что заглушка Тип DC герметично закроет любой адаптер («папу») соответствующего номинального диаметра (типы A, E, F), независимо от производителя.

Конструкция и материальное исполнение

Конструктивно изделие Тип DC представляет собой «глухую» муфту, состоящую из следующих элементов:

1. Корпус заглушки: Чаша с глухим дном.
2. Кулачковый механизм: Два рычага (эксцентрика) из нержавеющей стали или латуни, установленные на стальных пальцах. При опускании рычагов происходит фиксация заглушки на адаптере.
3. Уплотнительная прокладка: Резиновое кольцо прямоугольного сечения, расположенное в канавке корпуса.
4. Страховочные кольца: Стальные кольца на рычагах для удобства захвата.

Стандартным материалом уплотнения является маслобензостойкая резина NBR (нитрильный каучук), сохраняющая эластичность в диапазоне температур от -20°С до +100°С. Для эксплуатации с горячей водой или паром заглушки могут комплектоваться прокладками из EPDM, а для агрессивных химических сред — из Viton (фторкаучук).

Таблица 1. Зависимость рабочего давления от диаметра для алюминиевых заглушек (при +20°С)

Сферы применения и эксплуатация

Заглушки Тип DC являются обязательным элементом оснащения трубопроводных систем, работающих с экологически опасными или ценными жидкостями. Они устанавливаются на концевые адаптеры шлангов или стационарных патрубков во время простоя оборудования или транспортировки.

Основные направления использования:

• Транспортировка ГСМ: Герметизация сливо-наливных патрубков бензовозов и топливозаправщиков для предотвращения проливов топлива при движении.
• Химическая промышленность: Закрытие трубопроводов подачи реагентов для исключения испарений и попадания посторонних предметов.
• Сельское хозяйство: Защита насосного оборудования и магистралей подачи удобрений от засорения грунтом и насекомыми.
• Водоснабжение: Временное глушение пожарных гидрантов и мотопомп.

Техническое предупреждение: Несмотря на то, что камлок Тип DC рассчитан на то же рабочее давление, что и проходные муфты (до 16 бар), категорически запрещается открывать рычаги заглушки, если в системе присутствует избыточное давление. Это может привести к резкому срыву крышки и травмированию персонала. Перед снятием заглушки необходимо сбросить давление в магистрали. Для предотвращения случайного открытия при вибрации рекомендуется использовать предохранительные шплинты.

Условия коммерческого сотрудничества

Компания «Резиномир» предлагает камлок алюминиевый Тип DC оптом и мелкими партиями со склада в Екатеринбурге. В наличии поддерживается размерный ряд от 1/2″ до 6″. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ. Специалисты отдела сбыта готовы рассчитать стоимость заказа, предоставить актуальный прайс-лист и сертификаты соответствия. На все изделия предоставляется гарантия. Мы предлагаем конкурентные цены и техническое сопровождение сделки.

FAQ (Часто задаваемые вопросы)

1. В чем разница между Типом DC и Типом DP?
Тип DC (Dust Cap) — это муфта-заглушка («мама» с рычагами), которая надевается на адаптер («папу»). Тип DP (Dust Plug) — это штуцер-заглушка («папа»), который вставляется в муфту («маму»). Они не взаимозаменяемы и подбираются в зависимости от того, какая часть соединения установлена на оборудовании.

2. Можно ли использовать заглушку DC как постоянную заглушку под давлением?
Заглушка Тип DC предназначена для временной герметизации и выдерживает номинальное рабочее давление (до 16 бар). Однако для постоянного глушения магистралей высокого давления или на длительный срок рекомендуется использовать фланцевые заглушки или резьбовые пробки, так как кулачковый механизм может ослабнуть со временем или при вибрации.

3. Подходит ли алюминиевая заглушка для кислоты?
Алюминий не стоек к кислотам и щелочам. Для герметизации трубопроводов с агрессивной химией необходимо использовать заглушки из полипропилена или нержавеющей стали AISI 316 с соответствующими химически стойкими прокладками (Viton, PTFE).

4. Входит ли прокладка в комплект?
Да, заглушка Тип DC поставляется в сборе с уплотнительным кольцом из NBR, установленным в канавку, а также с рычагами, кольцами и пальцами.

5. Что делать, если из-под заглушки капает жидкость?
Причиной утечки чаще всего является износ или повреждение уплотнительной прокладки, либо наличие грязи на посадочной поверхности адаптера. Необходимо проверить чистоту поверхностей и при необходимости заменить резиновую прокладку. Также следует проверить усилие закрытия рычагов — если они закрываются слишком легко, возможно, изношены кулачки или сама прокладка потеряла объем.
