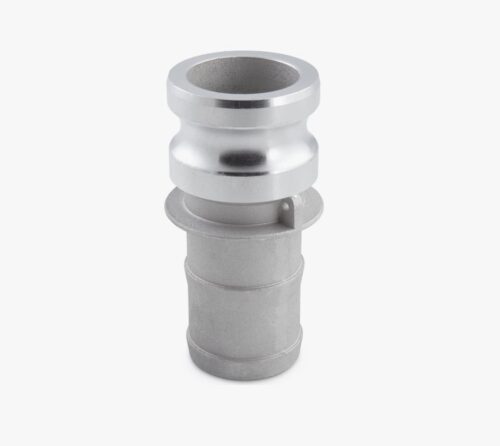

Камлок алюминиевый Тип E (Camlock Type E) представляет собой быстроразъемный адаптер штекерного типа («папа» или «штуцер»), оснащенный хвостовиком для крепления в рукав. Основное функциональное назначение изделия — создание оперативного соединения между гибким шлангом и ответной муфтой («мамой») системы Camlock. Арматура обеспечивает надежную фиксацию и герметичность стыка в магистралях перекачки жидкостей без использования резьбовых соединений и специализированного инструмента, что позволяет существенно сократить время на развертывание и демонтаж рукавных линий.
Изделие является отраслевым стандартом в системах транспортировки воды, светлых нефтепродуктов, строительных смесей и агрохимии. Инженерный отдел компании «Резиномир» оказывает техническую поддержку в подборе типоразмеров соединений в зависимости от внутреннего диаметра рукава и расчетного давления в системе. Для получения консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.
Технические характеристики и стандарты производства камлока алюминиевого Тип E
Изготовление корпусов адаптеров осуществляется методом литья под давлением из алюминиевых сплавов с последующей механической обработкой посадочной головки и хвостовика. Литейная технология обеспечивает высокую плотность металла, отсутствие внутренних дефектов (пор, раковин) и точность геометрических параметров. Используемые сплавы характеризуются малым удельным весом, коррозионной стойкостью к атмосферным осадкам и углеводородам, а также искробезопасностью (отсутствие искр при ударе), что допускает эксплуатацию на взрывопожароопасных объектах.
Геометрические размеры, профиль посадочной головки и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В европейской промышленности также применяется стандарт DIN 2828. Соответствие данным нормативам гарантирует, что камлок алюминиевый Тип E состыкуется с любой муфтой («мамой») соответствующего номинального диаметра (типы B, C, D, DC), независимо от производителя.
Конструктивные особенности
Конструкция изделия Тип E включает две функциональные зоны:
- Адаптерная головка: Гладкая профилированная часть с кольцевой канавкой. Эта часть вставляется в муфту и фиксируется кулачковыми рычагами. Канавка обеспечивает надежное зацепление эксцентриков.
- Хвостовик (штуцер): Цилиндрическая часть с профилем типа «елочка» (ерш). Предназначена для установки внутрь рукава. Ребристая поверхность предотвращает сползание шланга под давлением.
Важной особенностью адаптера Тип E является отсутствие собственных уплотнительных элементов. Герметизация соединения «адаптер-муфта» обеспечивается прокладкой, находящейся в ответной части (муфте). Герметизация соединения «хвостовик-рукав» достигается за счет плотной посадки и внешнего обжатия хомутами.
Таблица 1. Зависимость рабочего давления от диаметра для алюминиевых камлоков (при +20°С)
| Размер (дюймы) | Условный проход (DN), мм | Внутренний диаметр рукава (мм) | Рабочее давление (бар / МПа) | Давление на разрыв (бар / МПа) |
|---|---|---|---|---|
| 1/2″ | 15 | 13 | 16 / 1.6 | 30 / 3.0 |
| 3/4″ | 20 | 19 | 16 / 1.6 | 30 / 3.0 |
| 1″ | 25 | 25 | 16 / 1.6 | 30 / 3.0 |
| 2″ | 50 | 50 | 16 / 1.6 | 30 / 3.0 |
| 3″ | 75 | 75 | 9 / 0.9 | 12 / 1.2 |
| 4″ | 100 | 100 | 7 / 0.7 | 10 / 1.0 |
| 6″ | 150 | 150 | 5 / 0.5 | 7 / 0.7 |
Сферы применения и особенности монтажа
Камлок алюминиевый Тип E широко применяется для оснащения гибких трубопроводов в мобильных и стационарных системах перекачки.
Основные направления использования:
- Топливно-энергетический комплекс: Оснащение сливных и напорных рукавов бензовозов, топливозаправщиков и узлов нефтебаз.
- Сельское хозяйство: Подключение помп к системам ирригации, перекачка жидких удобрений (КАС) и средств защиты растений.
- Строительство и ЖКХ: Откачка грунтовых вод (ассенизация), подача технической воды на растворные узлы.
- Промышленность: Пневмотранспорт гранулята и абразивных смесей (при низком давлении).
Техническое предупреждение: Надежность фиксации камлока в рукаве критически зависит от правильного выбора обжимных элементов. Для напорных рукавов диаметром от 25 мм и выше рекомендуется использовать усиленные силовые хомуты (одноболтовые или двухболтовые) или обжимные втулки. Использование червячных хомутов на промышленных рукавах недопустимо, так как они не обеспечивают достаточного усилия обжатия, что может привести к срыву камлока («выстреливанию») под давлением и аварийной ситуации.
При монтаже необходимо следить, чтобы хвостовик полностью вошел в рукав на всю длину, а хомуты располагались между ребрами «елочки» для максимального зацепления.
Условия коммерческого сотрудничества
Компания «Резиномир» предлагает камлок алюминиевый Тип E оптом и мелкими партиями со склада в Екатеринбурге. В наличии поддерживается полный размерный ряд от 1/2″ до 6″. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.
Оплата продукции производится по безналичному расчету с НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ партий большого объема. Специалисты отдела продаж готовы рассчитать стоимость комплектации с учетом необходимого количества хомутов, предоставить актуальный прайс-лист и сертификаты соответствия стандарту A-A-59326. На все изделия предоставляется гарантия. Мы предлагаем конкурентные цены и техническое сопровождение сделки.
FAQ (Часто задаваемые вопросы)
1. С какими муфтами соединяется адаптер Тип E?
Адаптер Тип E (штуцер) соединяется с любыми муфтами («мамами») того же номинального диаметра: Тип B (муфта с внешней резьбой), Тип C (муфта с хвостовиком), Тип D (муфта с внутренней резьбой) и Тип DC (грязезащитная крышка).
2. Можно ли использовать алюминиевый камлок для кислоты?
Алюминий не устойчив к кислотам и щелочам, он подвержен коррозии. Для перекачки агрессивных химических сред необходимо использовать камлоки из полипропилена или нержавеющей стали AISI 316. Алюминий предназначен для воды, масел, бензина и дизельного топлива.
3. Подходит ли хвостовик для рукавов Layflat?
Стандартный хвостовик «елочка» рассчитан на рукава с толстой стенкой (напорно-всасывающие). Рукава Layflat (плоскосворачиваемые) имеют тонкую стенку, и острые грани «елочки» могут повредить внутренний слой при обжатии. Для Layflat рекомендуется использовать специальные адаптеры с гладким хвостовиком или применять защитные прокладки под хомуты.
4. Есть ли прокладка в комплекте с адаптером Тип E?
Нет, адаптер Тип E — это цельнометаллическое изделие. Уплотнительная прокладка, обеспечивающая герметичность соединения камлоков, всегда находится в ответной части — муфте (Тип B, C, D, DC).
5. Выдержит ли соединение гидроудар?
Камлоки рассчитаны на статическое рабочее давление (до 16 бар для малых диаметров). Они не предназначены для систем с частыми и мощными гидроударами или пульсирующим давлением, превышающим номинальное. В таких случаях следует рассмотреть использование фланцевых соединений или БРС высокого давления.
