Камлок алюминиевый ТИП F
Показаны все результаты (5)Цены: по возрастанию

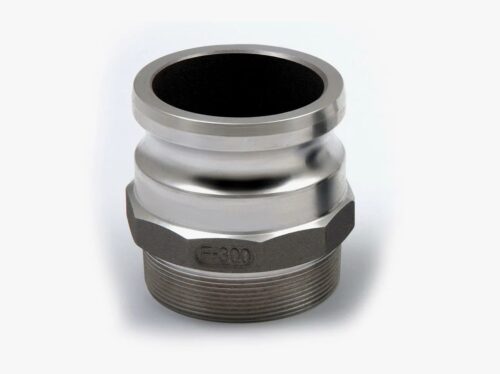

Камлок алюминиевый Тип F (Camlock Type F) представляет собой быстроразъемный адаптер штекерного типа («папа» или «штуцер»), конструктивно оснащенный внешней трубной резьбой. Основное функциональное назначение изделия — создание стыковочного узла на оборудовании, имеющем внутреннюю резьбу (шаровые краны, насосы, фильтры, емкости), для последующего соединения с ответными муфтами системы Camlock. Арматура обеспечивает возможность оперативной коммутации рукавных линий и трубопроводов без использования гаечных ключей и болтового крепежа, что снижает время простоя при переключении технологических потоков.
Изделие является стандартом в системах транспортировки воды, светлых нефтепродуктов, масел и химически нейтральных жидкостей. Инженерно-технический отдел компании «Резиномир» оказывает поддержку в подборе типоразмеров соединений в зависимости от диаметра условного прохода (DN) и параметров резьбы. Для получения технической консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.
Технические характеристики и стандарты производства камлока алюминиевого Тип F
Изготовление адаптеров осуществляется методом литья под давлением из алюминиевых сплавов с последующей токарной обработкой посадочной головки и нарезкой резьбы. Литейная технология обеспечивает высокую плотность металла, отсутствие пор и раковин, а также точность геометрических параметров. Используемые сплавы (обычно на основе силумина) характеризуются малым удельным весом, коррозионной стойкостью к атмосферным осадкам и углеводородам, а также искробезопасностью, что допускает эксплуатацию на объектах с повышенными требованиями к взрывозащите (АЗС, нефтебазы).
Геометрические размеры, профиль посадочной головки и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В европейской промышленности также применяется стандарт DIN 2828. Соответствие данным нормативам гарантирует, что камлок алюминиевый Тип F состыкуется с любой муфтой («мамой») соответствующего номинального диаметра (типы B, C, D, DC), независимо от производителя.
Конструкция и параметры резьбы
Конструктивно изделие Тип F состоит из двух функциональных зон:
- Адаптерная головка: Гладкая профилированная часть с кольцевой канавкой. Эта часть вставляется в муфту и фиксируется кулачковыми рычагами.
- Резьбовая часть: Внешняя трубная цилиндрическая резьба для вкручивания в оборудование.
Стандарт резьбы — BSP (British Standard Pipe), соответствующая ГОСТ 6357-81 и ISO 228. Профиль резьбы с углом 55° обеспечивает совместимость с большинством видов запорной арматуры (шаровыми кранами, задвижками), применяемой в РФ и Европе.
Важной особенностью адаптера Тип F является отсутствие собственных уплотнительных элементов. Герметизация соединения «адаптер-муфта» обеспечивается прокладкой в ответной части. Герметизация резьбового соединения обеспечивается при монтаже с помощью уплотнительных материалов (ФУМ, лен, герметик).
Таблица 1. Зависимость рабочего давления от диаметра для алюминиевых камлоков (при +20°С)
| Размер (дюймы) | Условный проход (DN), мм | Резьба (внешняя) | Рабочее давление (бар / МПа) | Давление на разрыв (бар / МПа) |
|---|---|---|---|---|
| 1/2″ | 15 | BSP 1/2″ | 16 / 1.6 | 30 / 3.0 |
| 3/4″ | 20 | BSP 3/4″ | 16 / 1.6 | 30 / 3.0 |
| 1″ | 25 | BSP 1″ | 16 / 1.6 | 30 / 3.0 |
| 2″ | 50 | BSP 2″ | 16 / 1.6 | 30 / 3.0 |
| 3″ | 75 | BSP 3″ | 9 / 0.9 | 12 / 1.2 |
| 4″ | 100 | BSP 4″ | 7 / 0.7 | 10 / 1.0 |
| 6″ | 150 | BSP 6″ | 5 / 0.5 | 7 / 0.7 |
Сферы применения и монтаж адаптеров
Камлок алюминиевый Тип F широко применяется для оснащения стационарного и мобильного оборудования, имеющего выходные патрубки с внутренней резьбой.
Основные направления использования:
- Топливно-энергетический комплекс: Установка на насосы перекачки топлива, фильтры грубой очистки, счетчики жидкости.
- Сельское хозяйство: Оснащение мотопомп, емкостей для воды и жидких удобрений (КАС).
- Промышленность: Подключение технологического оборудования к магистралям подачи технических жидкостей.
- Транспорт: Оборудование ассенизаторских машин и илососов.
Техническое предупреждение: При монтаже адаптера Тип F в оборудование необходимо учитывать материал ответной резьбы. Вкручивание алюминиевого штуцера в стальную деталь с чрезмерным усилием может привести к деформации витков алюминия или «закусыванию» резьбы. Для герметизации резьбового стыка обязательно использование уплотнителей (лента ФУМ, анаэробный герметик), так как конструкция Тип F не предусматривает торцевого уплотнения прокладкой.
Условия коммерческого сотрудничества
Компания «Резиномир» предлагает камлок алюминиевый Тип F оптом и мелкими партиями со склада в Екатеринбурге. В наличии поддерживается полный размерный ряд от 1/2″ до 6″. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.
Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ партий большого объема. Специалисты отдела продаж готовы рассчитать стоимость комплектации объекта, предоставить актуальный прайс-лист и сертификаты соответствия стандарту A-A-59326. На все изделия предоставляется гарантия. Мы предлагаем конкурентные цены и техническое сопровождение сделки.
FAQ (Часто задаваемые вопросы)
1. С какими муфтами соединяется адаптер Тип F?
Адаптер Тип F (штуцер) соединяется с любыми муфтами («мамами») того же номинального диаметра: Тип B (муфта с внешней резьбой), Тип C (муфта с хвостовиком), Тип D (муфта с внутренней резьбой) и Тип DC (грязезащитная крышка).
2. Какую резьбу имеет камлок Тип F?
Изделие оснащено внешней трубной цилиндрической резьбой стандарта BSP (ГОСТ 6357-81). Это позволяет вкручивать его в муфты, краны или патрубки, имеющие внутреннюю резьбу того же стандарта.
3. Можно ли использовать алюминиевый камлок для кислоты?
Алюминий не устойчив к кислотам и щелочам, он подвержен коррозии. Для перекачки агрессивных химических сред необходимо использовать камлоки из полипропилена или нержавеющей стали AISI 316. Алюминий предназначен для воды, масел, бензина и дизельного топлива.
4. Есть ли прокладка в комплекте с адаптером Тип F?
Нет, адаптер Тип F — это цельнометаллическое изделие. Уплотнительная прокладка, обеспечивающая герметичность соединения камлоков, всегда находится в ответной части — муфте. Резьбовая часть также не комплектуется прокладкой и уплотняется монтажником при установке.
5. Выдержит ли соединение высокое давление?
Камлоки рассчитаны на давление до 16 бар (для малых диаметров) и до 5-7 бар (для больших). Они не предназначены для гидравлических систем высокого давления. Для таких задач следует использовать специализированные БРС или фланцевые соединения.
