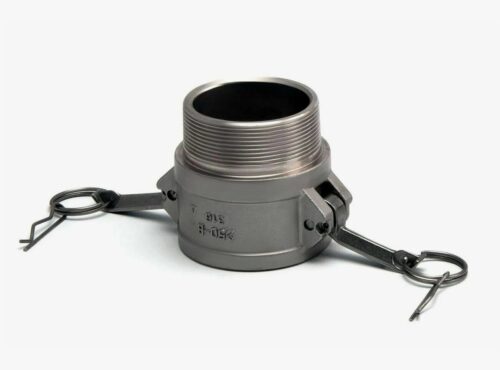

Камлок нержавеющий ТИП B

Камлок нержавеющий ТИП B (Camlock Type B Stainless Steel) представляет собой быстроразъемную муфту («мама» или «розетка»), конструктивно оснащенную внешней трубной резьбой. Основное функциональное назначение изделия — создание герметичного стыковочного узла на оборудовании, имеющем внутреннюю резьбу (насосы, шаровые краны, емкости), для последующего соединения с ответными адаптерами системы Camlock. Использование коррозионностойкой стали позволяет применять данную арматуру в технологических процессах с агрессивными химическими средами, высокими температурами и повышенными санитарными требованиями.

Изделия являются стандартом соединения в пищевой, химической и фармацевтической промышленности, а также в нефтегазовом секторе для транспортировки особо чистых или химически активных веществ. Инженерно-технический отдел компании «Резиномир» оказывает поддержку в подборе марки стали (AISI 304 или AISI 316) в зависимости от параметров перекачиваемой среды. Для получения технической консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технические характеристики и стандарты производства камлока нержавеющего ТИП B

Изготовление корпусов муфт осуществляется методом точного литья по выплавляемым моделям (investment casting) с последующей прецизионной механической обработкой резьбовой части, зоны уплотнения и проушин. Данная технология обеспечивает высокую плотность металла, отсутствие микропор и раковин, а также чистоту поверхности, необходимую для санитарной обработки.

В качестве конструкционных материалов используются аустенитные нержавеющие стали:

• AISI 304 (аналог 08Х18Н10): Базовая нержавеющая сталь. Обладает стойкостью к окислению и воздействию органических и неорганических веществ. Применяется в пищевой промышленности и общепромышленных средах.
• AISI 316 (аналог 08Х17Н13М2): Сталь, легированная молибденом (2-3%). Характеризуется повышенной устойчивостью к питтинговой и щелевой коррозии в средах, содержащих хлориды, кислоты и морскую воду.

Геометрические размеры, профиль кулачкового механизма и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В Европе также распространен стандарт DIN 2828. Соответствие данным нормативам гарантирует, что камлок нержавеющий ТИП B состыкуется с любым адаптером («папой») соответствующего номинального диаметра (типы A, E, F, DP), независимо от производителя.

Конструкция и параметры резьбы

Конструктивно изделие ТИП B состоит из следующих элементов:

1. Корпус муфты: Приемная чаша с кольцевой канавкой для уплотнителя и хвостовик с внешней резьбой.
2. Кулачковый механизм: Два эксцентриковых рычага из нержавеющей стали, закрепленные на пальцах. При опускании рычагов происходит фиксация адаптера.
3. Уплотнение: Эластомерная прокладка в канавке муфты.
4. Резьбовая часть: Внешняя трубная цилиндрическая резьба.

Стандарт резьбы — BSP (British Standard Pipe), соответствующая ГОСТ 6357-81 и ISO 228. Профиль резьбы с углом 55° обеспечивает совместимость с большинством видов запорной арматуры.

Важным отличием нержавеющих камлоков является комплектация уплотнениями, стойкими к агрессивным средам. В то время как алюминиевые модели комплектуются NBR, для нержавеющей стали часто применяются EPDM (этилен-пропилен), Viton (фторкаучук) или PTFE (тефлон), что расширяет температурный диапазон эксплуатации до +200°С и выше.

Таблица 1. Зависимость рабочего давления от диаметра для нержавеющих камлоков (при +20°С)

Сферы применения и особенности эксплуатации

Муфты из нержавеющей стали востребованы в отраслях с жесткими требованиями к гигиене, химической стойкости и механической прочности оборудования.

Основные направления использования:

• Химическая промышленность: Линии подачи кислот, щелочей, растворителей, реагентов.
• Пищевое производство: Подключение оборудования для перекачки молока, растительных масел, спирта, вина, сиропов (сталь AISI 304/316 соответствует санитарным нормам).
• Фармацевтика: Технологические трубопроводы для производства лекарственных средств.
• Нефтехимия: Транспортировка высокооктанового топлива, присадок, сжиженных газов.

Техническое предупреждение: При монтаже резьбовых соединений из нержавеющей стали (вкручивание муфты ТИП B в оборудование) существует риск «закусывания» или «холодной сварки» витков резьбы из-за высокой вязкости аустенитных сплавов. Для предотвращения повреждения резьбы категорически рекомендуется использовать специальные антизадирные пасты, тефлоновую ленту (ФУМ) или анаэробные герметики. Также необходимо контролировать материал уплотнительной прокладки внутри муфты: NBR может не выдержать контакт с кислотой, для которой предназначена сталь AISI 316.

Условия коммерческого сотрудничества

Компания «Резиномир» предлагает камлок нержавеющий ТИП B оптом и мелкими партиями со склада в Екатеринбурге. В наличии поддерживается размерный ряд от 1/2″ до 4″ из стали марок AISI 304 и AISI 316. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ крупных партий со специфическими требованиями (например, с уплотнениями из пищевого силикона). Специалисты отдела продаж готовы рассчитать стоимость комплектации объекта, предоставить актуальный прайс-лист и сертификаты на металл (Mill Test Certificate). На все изделия предоставляется гарантия соответствия стандарту A-A-59326. Мы предлагаем конкурентные цены и полное техническое сопровождение сделки.

FAQ (Часто задаваемые вопросы)

1. Как выбрать марку стали: AISI 304 или AISI 316?
Выбор зависит от химической активности среды. AISI 304 подходит для пищевых продуктов, воды, воздуха, масел и большинства органических растворителей. AISI 316 обязательна для использования с неорганическими кислотами (серная, соляная, фосфорная), хлорсодержащими средами, морской водой и при высоких температурах. AISI 316 дороже, но обеспечивает большую долговечность в агрессивных условиях.

2. С какими адаптерами соединяется муфта ТИП B?
Муфта ТИП B («мама») соединяется с любыми адаптерами («папами») того же номинального диаметра: Тип A (адаптер с внутренней резьбой), Тип E (адаптер с хвостовиком под шланг), Тип F (адаптер с внешней резьбой) и Тип DP (грязезащитная пробка).

3. Входит ли уплотнение в комплект поставки?
Да, муфта ТИП B поставляется в сборе: с установленными кулачковыми рычагами, пальцами, кольцами и уплотнительной прокладкой в канавке корпуса. Стандартный материал прокладки может варьироваться (часто NBR или EPDM), поэтому при заказе рекомендуется уточнять тип эластомера.

4. Какую резьбу имеет муфта ТИП B?
Изделие оснащено внешней трубной цилиндрической резьбой стандарта BSP (ГОСТ 6357-81). Это позволяет вкручивать муфту в краны, патрубки или емкости, имеющие внутреннюю резьбу.

5. Можно ли использовать нержавеющий камлок с алюминиевым адаптером?
Геометрически они совместимы. Однако соединение «нержавеющая сталь — алюминий» в присутствии электролита (воды) образует гальваническую пару, что приведет к ускоренной электрохимической коррозии алюминия. Кроме того, сталь тверже алюминия, и стальные рычаги могут быстро износить алюминиевый адаптер. Рекомендуется использовать однородные материалы.
