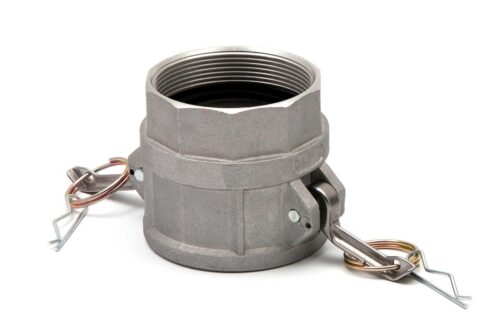

Камлок нержавеющий ТИП D

Камлок нержавеющий ТИП D (Camlock Type D Stainless Steel) представляет собой быстроразъемную муфту кулачкового типа («мама» или «розетка»), конструктивно оснащенную внутренней цилиндрической резьбой. Основное функциональное назначение изделия — создание герметичного стыковочного узла между трубопроводом, патрубком насоса или резервуара, имеющим внешнюю резьбу, и ответным штуцером (адаптером) системы Camlock. Применение коррозионностойкой стали в качестве конструкционного материала позволяет эксплуатировать данную арматуру в условиях воздействия агрессивных химических сред, высоких температур и строгих санитарно-гигиенических требований.

Изделия являются отраслевым стандартом в химической, пищевой, фармацевтической и нефтегазовой промышленности. Инженерно-технический отдел компании «Резиномир» оказывает поддержку в подборе марки стали (AISI 304 или AISI 316) и типа уплотнений в зависимости от параметров рабочей среды. Для получения технической консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технические характеристики и стандарты производства камлока нержавеющего ТИП D

Изготовление корпусов муфт осуществляется методом точного литья по выплавляемым моделям (investment casting) с последующей прецизионной механической обработкой резьбовой части и канавки под уплотнение. Технология литья обеспечивает высокую плотность металла, отсутствие внутренних дефектов (пор, раковин) и низкую шероховатость поверхности, что критично для качественной санитарной обработки (CIP-мойки) и стерилизации.

В качестве конструкционных материалов используются аустенитные нержавеющие стали:

• AISI 304 (аналог 08Х18Н10): Базовая «пищевая» нержавеющая сталь. Обладает стойкостью к окислению, воздействию воды, масел, спиртов и большинства органических растворителей.
• AISI 316 (аналог 08Х17Н13М2): Кислотостойкая сталь, легированная молибденом. Характеризуется повышенной устойчивостью к питтинговой и щелевой коррозии в средах, содержащих хлориды, неорганические кислоты и морскую воду.

Геометрические размеры, профиль кулачкового механизма и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В Европе также распространен стандарт DIN 2828. Соответствие данным нормативам гарантирует, что камлок нержавеющий ТИП D состыкуется с любым адаптером («папой») соответствующего номинального диаметра (типы A, E, F, DP), независимо от производителя.

Конструкция и параметры резьбы

Конструктивно изделие ТИП D состоит из следующих элементов:

1. Корпус муфты: Приемная чаша с кольцевой канавкой для уплотнителя и хвостовик с внутренней резьбой.
2. Кулачковый механизм: Два эксцентриковых рычага из нержавеющей стали, закрепленные на пальцах. При опускании рычагов происходит фиксация адаптера.
3. Уплотнение: Эластомерная прокладка в канавке муфты.
4. Резьбовая часть: Внутренняя трубная цилиндрическая резьба.

Стандарт резьбы — BSP (British Standard Pipe), соответствующая ГОСТ 6357-81 и ISO 228. Профиль резьбы с углом 55° обеспечивает совместимость с большинством видов запорной арматуры и фитингов.

Важным отличием нержавеющих камлоков является возможность работы при более высоких давлениях по сравнению с алюминиевыми аналогами, а также комплектация химически стойкими уплотнениями (EPDM, Viton, PTFE).

Таблица 1. Зависимость рабочего давления от диаметра для нержавеющих камлоков (при +20°С)

Сферы применения и особенности эксплуатации

Муфты с внутренней резьбой из нержавеющей стали востребованы для оснащения стационарного оборудования, емкостей и насосных станций, работающих с чистыми или опасными средами.

Основные направления использования:

• Химическая промышленность: Подключение трубопроводов подачи кислот, щелочей, агрессивных реагентов.
• Пищевое производство: Оснащение приемных патрубков танков для молока, сиропов, алкогольной продукции (вина, спирта), растительных масел.
• Фармацевтика: Технологические линии для производства субстанций.
• Нефтехимия: Перекачка авиационного керосина, присадок, высокооктанового топлива (где недопустимо присутствие цветных металлов).

Техническое предупреждение: При монтаже резьбовых соединений из нержавеющей стали (навинчивание муфты ТИП D на трубу) существует высокий риск «закусывания» или «холодной сварки» витков резьбы из-за вязкости аустенитных сплавов. Для предотвращения необратимого заклинивания резьбы категорически рекомендуется использовать специальные антизадирные пасты, тефлоновую ленту (ФУМ) или анаэробные герметики. Конструкция муфты не имеет встроенного торцевого уплотнения для резьбы, герметизация стыка обеспечивается монтажными материалами.

Условия коммерческого сотрудничества

Компания «Резиномир» предлагает камлок нержавеющий ТИП D оптом и мелкими партиями со склада в Екатеринбурге. В наличии поддерживается размерный ряд от 1/2″ до 4″ из стали марок AISI 304 и AISI 316. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ крупных партий со специфическими требованиями (например, с уплотнениями из тефлона PTFE или пищевого силикона). Специалисты отдела продаж готовы рассчитать стоимость комплектации объекта, предоставить актуальный прайс-лист и сертификаты на металл (Mill Test Certificate). На все изделия предоставляется гарантия соответствия стандарту A-A-59326. Мы предлагаем конкурентные цены и полное техническое сопровождение сделки.

FAQ (Часто задаваемые вопросы)

1. Как выбрать марку стали: AISI 304 или AISI 316?
Выбор зависит от химической активности среды. AISI 304 подходит для пищевых продуктов, воды, воздуха, масел и большинства органических растворителей. AISI 316 обязательна для использования с неорганическими кислотами (серная, соляная), хлорсодержащими средами, морской водой и при высоких температурах. AISI 316 дороже, но обеспечивает большую долговечность в агрессивных условиях.

2. С какими адаптерами соединяется муфта ТИП D?
Муфта ТИП D («мама») соединяется с любыми адаптерами («папами») того же номинального диаметра: Тип A (адаптер с внутренней резьбой), Тип E (адаптер с хвостовиком под шланг), Тип F (адаптер с внешней резьбой) и Тип DP (грязезащитная пробка).

3. Входит ли уплотнение в комплект поставки?
Да, муфта ТИП D поставляется в сборе: с установленными кулачковыми рычагами, пальцами, кольцами и уплотнительной прокладкой в канавке корпуса. Тип эластомера (NBR, EPDM или Viton) необходимо согласовывать при заказе, по умолчанию часто устанавливается NBR или EPDM.

4. Какую резьбу имеет муфта ТИП D?
Изделие оснащено внутренней трубной цилиндрической резьбой стандарта BSP (ГОСТ 6357-81). Это позволяет навинчивать муфту на трубы, патрубки насосов или штуцеры, имеющие внешнюю резьбу того же стандарта.

5. Можно ли использовать нержавеющий камлок с полипропиленовым адаптером?
Геометрически они совместимы. Это допустимо для химически агрессивных сред при низких давлениях и температурах. Однако следует учитывать разницу в прочности материалов: стальные рычаги муфты могут повредить пластиковый адаптер при неаккуратном обращении или чрезмерной вибрации.
