Камлок нержавеющий ТИП DC
Показаны все результаты (4)Цены: по возрастанию

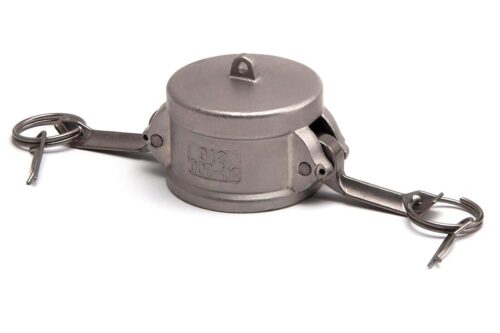

Камлок нержавеющий ТИП DC (Dust Cap Stainless Steel) представляет собой быстроразъемную заглушку муфтового типа («мама» или «крышка»), предназначенную для герметизации выходных отверстий адаптеров системы Camlock. Основное функциональное назначение изделия — блокировка и герметизация трубопровода, рукава или патрубка емкости для предотвращения утечки остаточной жидкости, испарения летучих веществ, а также защиты магистрали от попадания пыли, грязи и посторонних предметов. Использование нержавеющей стали в качестве конструкционного материала обеспечивает высокую химическую стойкость и позволяет эксплуатировать арматуру в агрессивных средах и условиях повышенных санитарных требований.
Изделия являются стандартом для временной или постоянной консервации линий в химической, пищевой, фармацевтической и нефтегазовой промышленности. Инженерно-технический отдел компании «Резиномир» оказывает содействие в подборе марки стали (AISI 304 или AISI 316) и типа уплотнений в соответствии с химической картой предприятия. Для получения технической консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.
Технические характеристики и стандарты производства камлока нержавеющего ТИП DC
Изготовление корпусов заглушек осуществляется методом точного литья по выплавляемым моделям (investment casting) с последующей механической обработкой зоны уплотнения и сверлением отверстий под пальцы рычагов. Технология прецизионного литья гарантирует монолитную структуру металла, отсутствие внутренних дефектов (раковин, пор) и низкую шероховатость поверхности, что облегчает санитарную обработку.
В качестве конструкционных материалов применяются аустенитные нержавеющие стали:
- AISI 304 (08Х18Н10): Базовая нержавеющая сталь. Устойчива к окислению, воздействию воды, пищевых продуктов, масел и большинства органических растворителей.
- AISI 316 (08Х17Н13М2): Кислотостойкая сталь, содержащая молибден. Обладает повышенной стойкостью к питтинговой коррозии в средах хлора, морской воде, растворах неорганических кислот (серной, соляной) и щелочей.
Геометрические размеры, профиль кулачкового механизма и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В Европе также применяется стандарт DIN 2828. Соответствие данным нормативам гарантирует, что камлок нержавеющий ТИП DC герметично закроет любой адаптер («папу») соответствующего номинального диаметра (типы A, E, F), независимо от производителя.
Конструкция и материальное исполнение
Конструктивно изделие ТИП DC представляет собой «глухую» муфту, состоящую из следующих элементов:
- Корпус заглушки: Чаша с глухим дном, перекрывающая поток.
- Кулачковый механизм: Два эксцентриковых рычага из нержавеющей стали, закрепленные на пальцах. При опускании рычагов происходит фиксация заглушки на адаптере.
- Уплотнение: Эластомерная прокладка прямоугольного сечения, расположенная в канавке корпуса.
- Страховочные кольца: Кольца на рычагах для удобства манипуляций.
Выбор материала прокладки критичен для нержавеющих камлоков. Стандартные уплотнения из NBR (нитрил) часто заменяются на EPDM (этилен-пропилен) для горячей воды и пара, Viton (фторкаучук) для агрессивной химии и углеводородов при температурах до +200 °С, или PTFE (тефлон) в оболочке для обеспечения полной химической инертности.
Таблица 1. Зависимость рабочего давления от диаметра для нержавеющих заглушек (при +20°С)
| Размер (дюймы) | Условный проход (DN), мм | Рабочее давление (бар / МПа) | Давление на разрыв (бар / МПа) | Материал корпуса |
|---|---|---|---|---|
| 1/2″ | 15 | 20 / 2.0 | 40 / 4.0 | AISI 316 / 304 |
| 3/4″ | 20 | 20 / 2.0 | 40 / 4.0 | AISI 316 / 304 |
| 1″ | 25 | 20 / 2.0 | 40 / 4.0 | AISI 316 / 304 |
| 2″ | 50 | 20 / 2.0 | 40 / 4.0 | AISI 316 / 304 |
| 3″ | 75 | 14 / 1.4 | 28 / 2.8 | AISI 316 / 304 |
| 4″ | 100 | 10 / 1.0 | 20 / 2.0 | AISI 316 / 304 |
| 6″ | 150 | 5 / 0.5 | 10 / 1.0 | AISI 316 / 304 |
Сферы применения и эксплуатационные особенности
Заглушки из нержавеющей стали являются обязательным элементом безопасности на трубопроводах, транспортирующих опасные или ценные жидкости.
Основные направления использования:
- Химическая промышленность: Герметизация трубопроводов подачи кислот, реагентов, растворителей во избежание испарений и контакта персонала с веществом.
- Пищевое производство: Закрытие патрубков молоковозов, емкостей для брожения и хранения продуктов после мойки (CIP) для сохранения стерильности.
- Нефтехимия: Изоляция линий перекачки авиационного топлива, присадок.
- Судостроение: Заглушки для манифольдов танкеров-химовозов.
Техническое предупреждение: Заглушка ТИП DC рассчитана на номинальное рабочее давление системы. Однако категорически запрещается открывать кулачковые рычаги, если магистраль находится под избыточным давлением. Это может привести к срыву крышки с высокой скоростью и травмированию оператора. Перед снятием заглушки необходимо стравить давление. Для предотвращения случайного открытия при вибрации или транспортировке рекомендуется фиксировать рычаги шплинтами (клипсами).
Условия коммерческого сотрудничества
Компания «Резиномир» предлагает камлок нержавеющий ТИП DC оптом и мелкими партиями со склада в Екатеринбурге. В наличии поддерживается размерный ряд от 1/2″ до 6″ из стали марок AISI 304 и AISI 316. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.
Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ партий со специфическими требованиями (например, с уплотнениями из пищевого силикона или тефлона). Специалисты отдела продаж готовы рассчитать стоимость заказа, предоставить актуальный прайс-лист и сертификаты на металл (Mill Test Certificate). На все изделия предоставляется гарантия соответствия стандарту A-A-59326. Мы предлагаем конкурентные цены и полное техническое сопровождение сделки.
FAQ (Часто задаваемые вопросы)
1. В чем разница между ТИП DC и ТИП DP?
ТИП DC (Dust Cap) — это муфта-заглушка («мама» с рычагами), которая надевается поверх адаптера. ТИП DP (Dust Plug) — это штуцер-заглушка («папа»), которая вставляется внутрь муфты. Они не взаимозаменяемы и подбираются в зависимости от того, каким элементом заканчивается трубопровод.
2. Можно ли использовать заглушку для опрессовки системы?
Заглушки из нержавеющей стали выдерживают давление до 20 бар (для малых диаметров) и могут использоваться при гидроиспытаниях в пределах номинального давления. Однако для испытаний высоким давлением (превышающим рабочее более чем в 1.5 раза) рекомендуется использовать фланцевые заглушки.
3. Как выбрать между AISI 304 и AISI 316?
Если рабочая среда — вода, пищевые продукты (молоко, масло), воздух или нефтепродукты, достаточно стали AISI 304. Если среда содержит кислоты (серную, соляную), хлориды или морскую воду, необходимо использовать AISI 316, так как она содержит молибден и более устойчива к коррозии.
4. Входит ли прокладка в комплект?
Да, заглушка ТИП DC поставляется в сборе с уплотнительным кольцом, установленным в канавку корпуса. Тип материала прокладки (NBR, EPDM, Viton) следует уточнять при заказе.
5. Что делать, если рычаги закрываются слишком туго?
Возможно, используется прокладка увеличенной толщины или деформирован адаптер. Не следует забивать рычаги молотком, это может привести к поломке пальцев или деформации ушей. Рекомендуется проверить совместимость, состояние прокладки и очистить поверхности от загрязнений.
