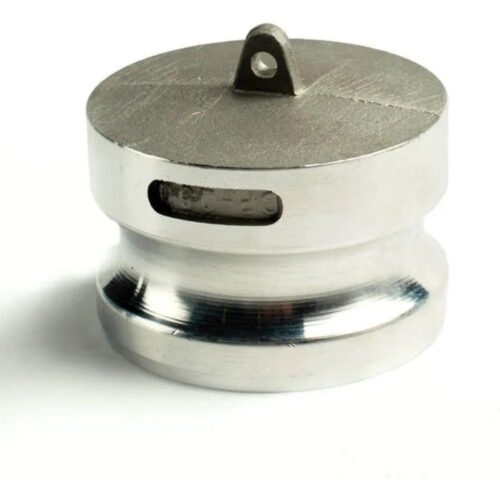

Камлок нержавеющий ТИП DP

Камлок нержавеющий ТИП DP (Dust Plug Stainless Steel) представляет собой быстроразъемную заглушку штуцерного типа («папа» или «пробка»), предназначенную для герметизации приемных муфт системы Camlock. Основное функциональное назначение изделия — блокировка выходного отверстия трубопровода или рукава, оснащенного муфтой с кулачковыми зажимами, для предотвращения утечки остаточной жидкости, испарения летучих фракций и защиты магистрали от попадания посторонних предметов. Использование коррозионностойкой стали позволяет эксплуатировать арматуру в условиях контакта с агрессивными химическими средами, высокими температурами и при повышенных санитарно-гигиенических требованиях.

Изделия являются стандартом для консервации технологических линий в химической, пищевой, фармацевтической и нефтегазовой промышленности. Инженерно-технический отдел компании «Резиномир» оказывает поддержку в подборе марки стали (AISI 304 или AISI 316) в зависимости от химической стойкости к рабочей среде. Для получения технической консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технические характеристики и стандарты производства камлока нержавеющего ТИП DP

Изготовление корпусов заглушек осуществляется методом точного литья по выплавляемым моделям (investment casting) с последующей прецизионной механической обработкой посадочной поверхности (проточки под кулачки). Технология литья обеспечивает высокую плотность металла, монолитность структуры и низкую шероховатость поверхности, что критично для качественной санитарной обработки.

В качестве конструкционных материалов используются аустенитные нержавеющие стали:

• AISI 304 (08Х18Н10): Базовая нержавеющая сталь. Обладает стойкостью к окислению, воздействию воды, масел, спиртов и органических растворителей.
• AISI 316 (08Х17Н13М2): Кислотостойкая сталь, легированная молибденом. Характеризуется повышенной устойчивостью к питтинговой и щелевой коррозии в средах, содержащих хлориды, неорганические кислоты и морскую воду.

Геометрические размеры, профиль посадочной части и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В Европе также распространен стандарт DIN 2828. Соответствие данным нормативам гарантирует, что камлок нержавеющий ТИП DP герметично встанет в любую муфту («маму») соответствующего номинального диаметра (типы B, C, D, DC), независимо от производителя.

Конструктивные особенности

Конструктивно изделие ТИП DP представляет собой цельнолитую пробку, состоящую из:

1. Посадочная головка: Профилированная часть с кольцевой канавкой. Геометрия головки идентична адаптерам типов A, E и F. Канавка служит для зацепления эксцентриковых кулачков муфты.
2. Корпус: Глухая торцевая часть.
3. Крепежное ушко: Элемент для крепления цепочки, предотвращающей потерю заглушки при снятии.

Важной особенностью заглушки ТИП DP является отсутствие собственных уплотнительных элементов. Герметизация стыка обеспечивается резиновой прокладкой, находящейся в ответной части (муфте).

Таблица 1. Зависимость рабочего давления от диаметра для нержавеющих заглушек (при +20°С)

Сферы применения и эксплуатационные особенности

Заглушки из нержавеющей стали являются обязательным элементом оснащения трубопроводов, транспортирующих опасные, стерильные или ценные жидкости.

Основные направления использования:

• Химическая промышленность: Герметизация трубопроводов подачи кислот, щелочей, реагентов во время простоя или ремонта.
• Пищевое производство: Блокировка патрубков молочных танков, емкостей для брожения, линий розлива напитков после мойки для сохранения стерильности.
• Нефтехимия: Изоляция сливо-наливных рукавов для авиационного топлива и присадок.
• Фармацевтика: Временная консервация технологических линий.

Техническое предупреждение: Заглушка ТИП DP удерживается в муфте только за счет прижима кулачковых рычагов. Категорически запрещается открывать рычаги ответной муфты, если магистраль находится под избыточным давлением. Резкий сброс давления может привести к выбросу металлической пробки с высокой скоростью. Перед демонтажем заглушки необходимо убедиться в отсутствии давления в системе.

Условия коммерческого сотрудничества

Компания «Резиномир» предлагает камлок нержавеющий ТИП DP оптом и мелкими партиями со склада в Екатеринбурге. В наличии поддерживается размерный ряд от 1/2″ до 6″ из стали марок AISI 304 и AISI 316. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ крупных партий. Специалисты отдела продаж готовы рассчитать стоимость комплектации объекта, предоставить актуальный прайс-лист и сертификаты на металл (Mill Test Certificate). На все изделия предоставляется гарантия соответствия стандарту A-A-59326. Мы предлагаем конкурентные цены и полное техническое сопровождение сделки.

FAQ (Часто задаваемые вопросы)

1. В чем разница между ТИП DP и ТИП DC?
ТИП DP (Dust Plug) — это штуцер-заглушка («папа»), которая вставляется внутрь муфты. ТИП DC (Dust Cap) — это муфта-заглушка («мама» с рычагами), которая надевается поверх адаптера. Выбор зависит от того, каким элементом (муфтой или штуцером) заканчивается рукав или труба.

2. Можно ли использовать заглушку для опрессовки?
Заглушки из нержавеющей стали выдерживают давление до 20 бар (для малых диаметров) и могут использоваться при гидроиспытаниях в пределах номинального давления. Однако для испытаний высоким давлением (превышающим рабочее) рекомендуется использовать фланцевые заглушки или резьбовые пробки.

3. Как выбрать между AISI 304 и AISI 316?
Для пищевых продуктов, воды, масел и неагрессивной химии достаточно AISI 304. Если среда содержит неорганические кислоты (серную, соляную, азотную), хлориды или морскую воду, необходимо использовать AISI 316, так как она содержит молибден и более устойчива к коррозии.

4. Имеет ли заглушка DP собственную прокладку?
Нет, заглушка ТИП DP — это цельнометаллическое изделие. Герметичность соединения обеспечивается уплотнительным кольцом, которое находится в канавке ответной части (муфты ТИП B, C или D), в которую вставляется заглушка.

5. Что делать, если заглушка не вставляется в муфту?
Если номинальные диаметры совпадают, проблема может быть в деформации корпуса муфты (овальность) или наличии грязи в пазах. Также следует проверить, полностью ли открыты кулачки на муфте. Забивать заглушку силой недопустимо, это может повредить зеркало уплотнения.
