Камлок нержавеющий ТИП E
Показаны все результаты (7)Цены: по возрастанию

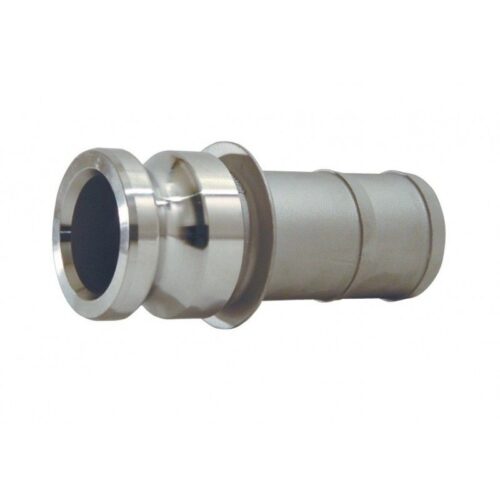

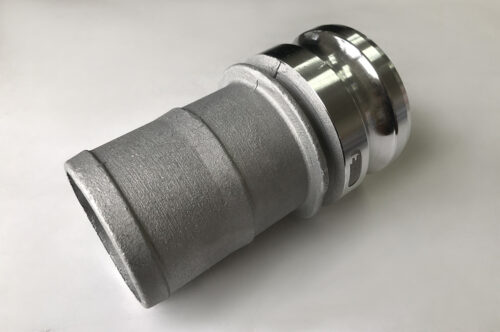

Камлок нержавеющий ТИП E (Camlock Type E Stainless Steel) представляет собой быстроразъемный адаптер штекерного типа («папа» или «штуцер»), конструктивно оснащенный хвостовиком для крепления в гибкий рукав. Основное функциональное назначение изделия — создание оперативного, герметичного соединения между шлангом и ответной муфтой системы Camlock. Применение коррозионностойкой стали в качестве конструкционного материала позволяет эксплуатировать данную арматуру в технологических процессах, связанных с перекачкой агрессивных химических сред, пищевых продуктов, а также в условиях высоких температур и строгих санитарно-гигиенических требований.
Изделия являются отраслевым стандартом для мобильных и стационарных трубопроводов в химической, фармацевтической, пищевой и нефтегазовой промышленности. Инженерно-технический отдел компании «Резиномир» оказывает поддержку в подборе марки стали (AISI 304 или AISI 316) в зависимости от химической агрессивности рабочей среды. Для получения технической консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.
Технические характеристики и стандарты производства камлока нержавеющего ТИП E
Изготовление корпусов адаптеров осуществляется методом точного литья по выплавляемым моделям (investment casting) с последующей прецизионной механической обработкой посадочной головки и хвостовика. Технология литья гарантирует высокую плотность металла, монолитность структуры (отсутствие пор и раковин) и низкую шероховатость поверхности, что предотвращает накопление загрязнений и облегчает стерилизацию оборудования.
В качестве конструкционных материалов используются аустенитные нержавеющие стали:
- AISI 304 (аналог 08Х18Н10): Базовая нержавеющая сталь. Обладает стойкостью к окислению, воздействию воды, пищевых сред (молоко, спирты, масла) и большинства органических растворителей.
- AISI 316 (аналог 08Х17Н13М2): Кислотостойкая сталь, легированная молибденом. Характеризуется повышенной устойчивостью к питтинговой и щелевой коррозии в средах, содержащих хлориды, неорганические кислоты (серную, фосфорную) и морскую воду.
Геометрические размеры, профиль посадочной части и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В Европе также применяется стандарт DIN 2828. Соответствие данным нормативам гарантирует, что камлок нержавеющий ТИП E состыкуется с любой муфтой («мамой») соответствующего номинального диаметра (типы B, C, D, DC), независимо от производителя.
Конструктивные особенности
Конструкция изделия ТИП E включает две функциональные зоны:
- Адаптерная головка: Гладкая профилированная часть с кольцевой канавкой. Эта часть вставляется в муфту и фиксируется кулачковыми рычагами.
- Хвостовик (штуцер): Цилиндрическая часть с профилем типа «елочка» (ерш). Предназначена для установки внутрь рукава. Ребристая поверхность обеспечивает удержание шланга при обжатии хомутом.
Важной особенностью адаптера ТИП E является отсутствие собственных уплотнительных элементов. Герметизация соединения «адаптер-муфта» обеспечивается прокладкой, находящейся в ответной части. Герметизация соединения «хвостовик-рукав» достигается за счет плотной посадки и внешнего обжатия.
Таблица 1. Зависимость рабочего давления от диаметра для нержавеющих камлоков (при +20°С)
| Размер (дюймы) | Условный проход (DN), мм | Внутренний диаметр рукава (мм) | Рабочее давление (бар / МПа) | Давление на разрыв (бар / МПа) |
|---|---|---|---|---|
| 1/2″ | 15 | 13 | 20 / 2.0 | 40 / 4.0 |
| 3/4″ | 20 | 19 | 20 / 2.0 | 40 / 4.0 |
| 1″ | 25 | 25 | 20 / 2.0 | 40 / 4.0 |
| 2″ | 50 | 50 | 20 / 2.0 | 40 / 4.0 |
| 3″ | 75 | 75 | 14 / 1.4 | 28 / 2.8 |
| 4″ | 100 | 100 | 10 / 1.0 | 20 / 2.0 |
| 6″ | 150 | 150 | 5 / 0.5 | 10 / 1.0 |
Сферы применения и особенности монтажа
Адаптеры с хвостовиком из нержавеющей стали являются безальтернативным решением для гибких трубопроводов, транспортирующих химически активные или пищевые продукты.
Основные направления использования:
- Химическая промышленность: Оснащение рукавов для перекачки кислот, щелочей, растворителей и реагентов.
- Пищевое производство: Линии приемки молока, транспортировка растительных масел, алкогольной продукции, сиропов и концентратов.
- Фармацевтика: Технологические процессы с высокими требованиями к чистоте среды.
- Судостроение: Системы бункеровки и перекачки питьевой воды на судах.
Техническое предупреждение: Надежность фиксации камлока в рукаве критически зависит от правильного выбора обжимных элементов. При работе с агрессивными средами и давлением свыше 3-4 бар использование червячных хомутов недопустимо. Рекомендуется применять усиленные силовые хомуты (одноболтовые или двухболтовые) из нержавеющей стали или обжимные втулки (феррулы). Для плоскосворачиваемых рукавов (Layflat) требуются специальные адаптеры с гладким хвостовиком или защитные манжеты, чтобы профиль «елочка» не повредил тонкий внутренний слой шланга.
Условия коммерческого сотрудничества
Компания «Резиномир» предлагает камлок нержавеющий ТИП E оптом и мелкими партиями со склада в Екатеринбурге. В наличии поддерживается размерный ряд от 1/2″ до 4″ из стали марок AISI 304 и AISI 316. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.
Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ партий большого объема. Специалисты отдела продаж готовы рассчитать стоимость комплектации объекта с учетом крепежных элементов, предоставить актуальный прайс-лист и сертификаты на металл (Mill Test Certificate). На все изделия предоставляется гарантия соответствия стандарту A-A-59326. Мы предлагаем конкурентные цены и полное техническое сопровождение сделки.
FAQ (Часто задаваемые вопросы)
1. Как выбрать марку стали: AISI 304 или AISI 316?
Выбор зависит от химической активности среды. AISI 304 подходит для пищевых продуктов, воды, воздуха, масел и большинства органических растворителей. AISI 316 обязательна для использования с неорганическими кислотами (серная, соляная), хлорсодержащими средами, морской водой и при высоких температурах.
2. С какими муфтами соединяется адаптер ТИП E?
Адаптер ТИП E (штуцер) соединяется с любыми муфтами («мамами») того же номинального диаметра: Тип B (муфта с внешней резьбой), Тип C (муфта с хвостовиком), Тип D (муфта с внутренней резьбой) и Тип DC (грязезащитная крышка).
3. Входит ли уплотнение в комплект поставки?
Нет, адаптер ТИП E — это цельнометаллическое изделие без подвижных частей и уплотнений. Уплотнительная прокладка, обеспечивающая герметичность соединения камлоков, всегда находится в ответной части — муфте.
4. Можно ли использовать нержавеющий камлок с алюминиевой муфтой?
Геометрически они совместимы. Однако соединение «нержавеющая сталь — алюминий» в присутствии электролита (воды, кислоты) образует гальваническую пару, что приведет к быстрой коррозии алюминиевой муфты. Для ответственных узлов рекомендуется использовать пару из однородных материалов.
5. Выдержит ли соединение высокое давление?
Нержавеющие камлоки рассчитаны на давление до 20 бар (для малых диаметров). Они прочнее алюминиевых и полипропиленовых аналогов, но не являются соединениями высокого давления (в отличие от гидравлических БРС). Превышение рабочего давления может привести к размыканию кулачков или срыву шланга.
