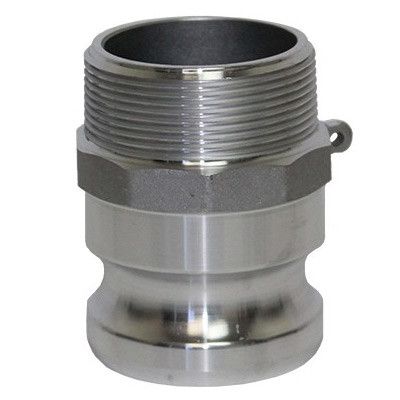

Камлок нержавеющий ТИП F

Камлок нержавеющий ТИП F (Camlock Type F Stainless Steel) представляет собой быстроразъемный адаптер штекерного типа («папа» или «штуцер»), конструктивно оснащенный внешней трубной резьбой. Основное функциональное назначение изделия — создание герметичного стыковочного узла на оборудовании, имеющем внутреннюю резьбу (шаровые краны, фильтры, насосные патрубки, емкости), для последующего соединения с ответными муфтами системы Camlock. Использование коррозионностойкой стали в качестве конструкционного материала позволяет применять данную арматуру в технологических процессах, связанных с перекачкой агрессивных химических сред, пищевых продуктов, а также в условиях высоких температур и жестких санитарных требований.

Изделия являются отраслевым стандартом соединения в химической, фармацевтической, пищевой и нефтегазовой промышленности. Инженерно-технический отдел компании «Резиномир» оказывает поддержку в подборе марки стали (AISI 304 или AISI 316) в зависимости от химической стойкости к рабочей среде. Для получения технической консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технические характеристики и стандарты производства камлока нержавеющего ТИП F

Изготовление корпусов адаптеров осуществляется методом точного литья по выплавляемым моделям (investment casting) с последующей прецизионной механической обработкой резьбовой части и посадочного профиля. Технология литья обеспечивает высокую плотность металла, отсутствие микропор и раковин, а также низкую шероховатость поверхности, что предотвращает накопление бактериальных загрязнений и облегчает стерилизацию.

В качестве конструкционных материалов используются аустенитные нержавеющие стали:

• AISI 304 (аналог 08Х18Н10): Базовая нержавеющая сталь. Обладает стойкостью к окислению, воздействию воды, пищевых сред (молоко, спирты, масла) и большинства органических растворителей.
• AISI 316 (аналог 08Х17Н13М2): Кислотостойкая сталь, легированная молибденом (2-3%). Характеризуется повышенной устойчивостью к питтинговой и щелевой коррозии в средах, содержащих хлориды, неорганические кислоты (серную, фосфорную) и морскую воду.

Геометрические размеры, профиль адаптерной части и параметры взаимозаменяемости регламентируются международным стандартом A-A-59326 (ранее американский военный стандарт MIL-C-27487). В Европе также распространен стандарт DIN 2828. Соответствие данным нормативам гарантирует, что камлок нержавеющий ТИП F состыкуется с любой муфтой («мамой») соответствующего номинального диаметра (типы B, C, D, DC), независимо от производителя.

Конструкция и параметры резьбы

Конструктивно изделие ТИП F состоит из двух функциональных зон:

1. Посадочная головка: Гладкая профилированная часть с кольцевой канавкой. Эта часть вставляется в муфту и фиксируется кулачковыми рычагами.
2. Резьбовая часть: Внешняя трубная цилиндрическая резьба.

Стандарт резьбы — BSP (British Standard Pipe), соответствующая ГОСТ 6357-81 и ISO 228. Профиль резьбы с углом 55° обеспечивает совместимость с большинством видов запорной арматуры и фитингов, применяемых в РФ и Европе.

Важной характеристикой нержавеющих камлоков является их способность выдерживать более высокое рабочее давление по сравнению с алюминиевыми или полипропиленовыми аналогами. Изделие не имеет собственных уплотнительных элементов. Герметизация стыка «адаптер-муфта» обеспечивается прокладкой в ответной части.

Таблица 1. Зависимость рабочего давления от диаметра для нержавеющих камлоков (при +20°С)

Сферы применения и особенности монтажа

Адаптеры из нержавеющей стали с внешней резьбой востребованы для оснащения оборудования, контактирующего с химически активными или стерильными средами. Температурный диапазон эксплуатации самой стали широк (от криогенных температур до +600°С), однако рабочий диапазон системы Camlock ограничивается материалом уплотнения в ответной муфте.

Основные направления использования:

• Химическая промышленность: Установка на насосы и реакторы для перекачки кислот, щелочей, растворителей.
• Пищевое производство: Оснащение емкостей и патрубков для молока, соков, алкогольной продукции, растительных масел.
• Фармацевтика: Технологические линии подачи компонентов.
• Нефтехимия: Системы перекачки авиационного топлива, присадок (для исключения контакта с цветными металлами).

Техническое предупреждение: При монтаже резьбовых соединений из нержавеющей стали (вкручивание адаптера ТИП F в кран или муфту) существует риск «закусывания» (холодной сварки) витков резьбы из-за вязкости аустенитных сплавов. Для предотвращения повреждения резьбы и обеспечения герметичности категорически рекомендуется использовать специальные антизадирные пасты, тефлоновую ленту (ФУМ) или анаэробные герметики.

Условия коммерческого сотрудничества

Компания «Резиномир» предлагает камлок нержавеющий ТИП F оптом и мелкими партиями со склада в Екатеринбурге. В наличии поддерживается размерный ряд от 1/2″ до 4″ из стали марок AISI 304 и AISI 316. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка стандартных позиций из наличия или поставка под заказ крупных партий. Специалисты отдела продаж готовы рассчитать стоимость комплектации объекта, предоставить актуальный прайс-лист и сертификаты на металл (Mill Test Certificate). На все изделия предоставляется гарантия соответствия стандарту A-A-59326. Мы предлагаем конкурентные цены и полное техническое сопровождение сделки.

FAQ (Часто задаваемые вопросы)

1. Как выбрать марку стали: AISI 304 или AISI 316?
Выбор зависит от агрессивности среды. AISI 304 подходит для пищевых продуктов, воды, воздуха, масел и большинства органических растворителей. AISI 316 обязательна для использования с неорганическими кислотами (серная, соляная), хлорсодержащими средами, морской водой и при высоких температурах. AISI 316 дороже, но обеспечивает большую долговечность.

2. С какими муфтами соединяется адаптер ТИП F?
Адаптер ТИП F (штуцер) соединяется с любыми муфтами («мамами») того же номинального диаметра: Тип B (муфта с внешней резьбой), Тип C (муфта с хвостовиком), Тип D (муфта с внутренней резьбой) и Тип DC (грязезащитная крышка).

3. Входит ли уплотнение в комплект поставки?
Нет, адаптер ТИП F — это цельнометаллическое изделие. Уплотнительная прокладка, обеспечивающая герметичность соединения камлоков, всегда находится в ответной части — муфте. Резьбовая часть также не комплектуется прокладкой и уплотняется монтажником при установке.

4. Какую резьбу имеет адаптер ТИП F?
Изделие оснащено внешней трубной цилиндрической резьбой стандарта BSP (ГОСТ 6357-81). Это позволяет вкручивать его в муфты, краны или патрубки, имеющие внутреннюю резьбу того же стандарта.

5. Можно ли использовать нержавеющий камлок с алюминиевой муфтой?
Геометрически они совместимы. Однако соединение «нержавеющая сталь — алюминий» в присутствии электролита (воды, кислоты) образует гальваническую пару, что приведет к быстрой коррозии алюминиевой муфты. Для ответственных узлов рекомендуется использовать пару из однородных материалов.
