Предохранительные хомуты (DIN 2817)

Предохранительные хомуты (Safety Clamps, Spannloc, хомуты оболочкового типа) представляют собой категорию усиленного крепежа, разработанную в соответствии со стандартом DIN 2817 (EN 14420-3). Основное функциональное назначение изделий — надежная фиксация промышленных рукавов на хвостовиках фитингов (камлоков, штуцеров, соединений TW и Storz) в системах, работающих под высоким давлением (до 25 бар). В отличие от червячных или силовых одноболтовых хомутов, конструкция DIN 2817 обеспечивает равномерное радиальное обжатие по всей окружности шланга без деформации армирующего корда и предотвращает самопроизвольный срыв рукава с фитинга («выстреливание») благодаря наличию специального предохранительного буртика.

Данный тип крепежа является отраслевым стандартом в химической, нефтеперерабатывающей и пищевой промышленности, где требования к безопасности и герметичности соединений регламентируются жесткими нормами. Инженерный отдел компании «Резиномир» осуществляет подбор хомутов в зависимости от наружного диаметра рукава и материала фитинга. Для получения консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Конструкция и технология производства хомутов DIN 2817

Предохранительный хомут состоит из двух полуоболочек (полусфер), изготовленных методом горячей штамповки из алюминиевого сплава, латуни или нержавеющей стали. Полуоболочки соединяются между собой с помощью четырех (реже двух или шести) болтов с гайками. Внутренняя поверхность хомута имеет специальный рельеф (ребра), который при затяжке вдавливается в наружный слой резины рукава, обеспечивая механическое зацепление.

Ключевой особенностью конструкции является наличие кольцевого буртика (уступа) на одной из сторон хомута. Этот буртик входит в соответствующую кольцевую проточку на хвостовике фитинга (стандарт DIN 2817 предусматривает гладкий хвостовик с канавкой, а не «елочку»). Такое соединение создает геометрический замок: даже при ослаблении болтов или скачке давления хомут не может соскользнуть с фитинга, так как упирается в проточку.

Материалы и технические стандарты

Стандарт DIN 2817 (актуализированный как EN 14420-3) регламентирует размеры, материалы и методы испытаний хомутов.

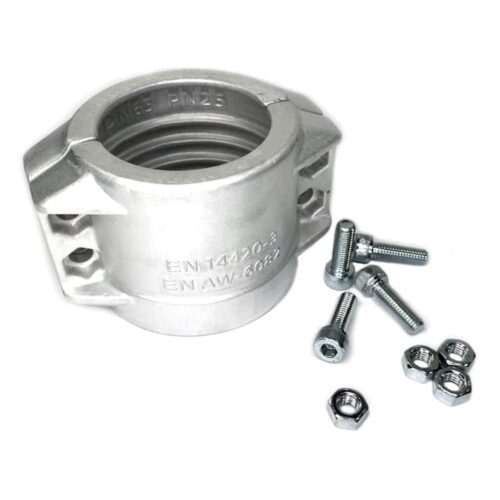

• Алюминий (Al): Наиболее распространенный вариант. Легкий, искробезопасный, достаточно прочный для большинства задач (вода, нефтепродукты). Болты обычно стальные оцинкованные.

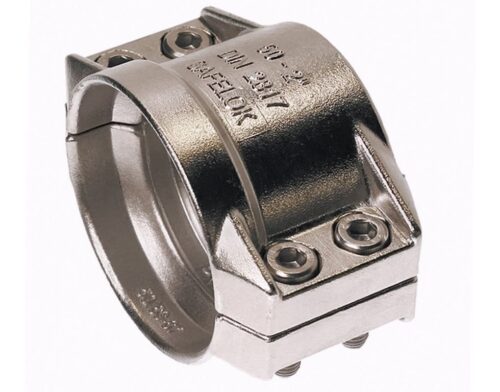

• Нержавеющая сталь (AISI 316 / 1.4408): Применяется в химической и пищевой промышленности для агрессивных сред и высоких санитарных требований. Болты также из нержавеющей стали.
• Латунь (Ms): Используется в судостроении и взрывоопасных зонах.

Таблица 1. Соответствие размеров хомутов DIN 2817 диаметрам рукавов

Сферы применения и монтаж

Хомуты DIN 2817 предназначены для работы с толстостенными резиновыми и композитными рукавами.

Основные направления использования:

• Нефтегазовый сектор: Фиксация рукавов на бензовозах, топливозаправщиках, бункеровочных судах (стандартное оснащение соединений TW TankWagen).
• Химическая промышленность: Линии перекачки кислот, щелочей, растворителей (используются нержавеющие хомуты).
• Пищевое производство: Рукава для мойки паром (до +210 °С), перекачка продуктов.
• Строительство: Рукава для подачи бетона и строительных смесей.

Техническое предупреждение: Хомуты DIN 2817 совместимы ТОЛЬКО с фитингами, имеющими гладкий хвостовик с предохранительным воротником (проточкой) по стандарту EN 14420-2 / DIN 2817. Установка этих хомутов на фитинги с хвостовиком «елочка» (для обычных хомутов) технически возможна, но КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНА нормами безопасности, так как отсутствует геометрическое зацепление буртика, что сводит на нет защитную функцию. Также важно точно подбирать размер хомута под наружный диаметр рукава (с учетом толщины стенки), так как диапазон обжатия у них минимален (3-5 мм).

Условия коммерческого сотрудничества

Компания «Резиномир» предлагает предохранительные хомуты DIN 2817 оптом и мелкими партиями со склада в Екатеринбурге. В наличии алюминиевые и нержавеющие модели для рукавов диаметром от 13 мм до 200 мм. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка комплектами (две полуоболочки + болты + гайки). Специалисты отдела продаж готовы рассчитать стоимость заказа, помочь с подбором размера под конкретный рукав и предоставить актуальный прайс-лист. На все изделия предоставляется гарантия соответствия стандарту EN 14420-3. Мы предлагаем конкурентные цены и техническое сопровождение сделки.

FAQ (Часто задаваемые вопросы)

1. Можно ли использовать эти хомуты на обычных штуцерах «елочка»?
Нет. Конструкция хомута DIN 2817 предусматривает наличие внутреннего буртика, который должен войти в кольцевую канавку на хвостовике фитинга. На обычной «елочке» такой канавки нет. Установка не обеспечит должной фиксации и безопасности.

2. Как определить нужный размер хомута?
Необходимо измерить наружный диаметр рукава штангенциркулем. В отличие от обычных хомутов, которые маркируются диапазоном (например, 40-60 мм), хомуты DIN 2817 имеют очень узкий диапазон (например, 63-67 мм). Толщина стенки рукава имеет решающее значение.

3. Можно ли использовать хомуты повторно?
Да, хомуты являются многоразовыми. При замене рукава или фитинга болты раскручиваются, полуоболочки снимаются и могут быть установлены на новый узел, если на них нет механических повреждений или трещин. Болты и гайки при необходимости заменяются на новые.

4. Из какого материала сделаны болты?
В стандартной комплектации алюминиевых и латунных хомутов идут болты из оцинкованной стали (класс прочности 8.8 или 10.9) с самоконтрящимися гайками. В комплекте с хомутами из нержавеющей стали идут болты из нержавейки (А2 или А4).

5. Какое давление выдерживают эти хомуты?
Сами хомуты рассчитаны на рабочее давление до 25 бар (2,5 МПа), что перекрывает возможности большинства промышленных рукавов. Испытательное давление может достигать 40 бар. Это делает их одними из самых надежных крепежных элементов для гибких трубопроводов.
