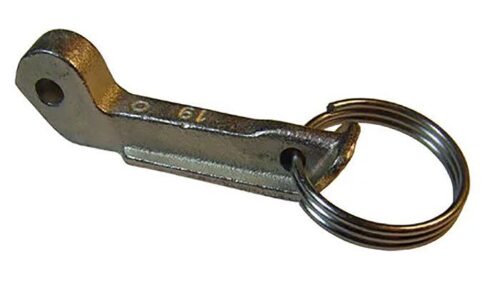

Рычаги для камлоков

Рычаги для камлоков (кулачковые зажимы, ручки) — это ключевые функциональные элементы быстроразъемных соединений системы Camlock, обеспечивающие механическую фиксацию ответных частей муфты и адаптера. Основное назначение деталей — преобразование вращательного движения рукоятки в поступательное прижимное усилие, благодаря которому адаптер («папа») втягивается в корпус муфты («мамы») и плотно прижимается к уплотнительному кольцу. Надежность и исправность рычажного механизма напрямую определяют герметичность соединения и безопасность эксплуатации трубопроводной магистрали.

Данные комплектующие относятся к категории сменных запасных частей (ЗИП), так как в процессе интенсивной эксплуатации они подвержены естественному износу, деформации или поломке. Инженерный отдел компании «Резиномир» предлагает решения по ремонту и восстановлению работоспособности камлоков, поставляя качественные ремкомплекты. Для подбора совместимых деталей можно направить запрос на ekb@rti-land.ru или связаться со специалистами по телефону +7 (800) 302-31-42.

Технология производства и материалы рычагов

Рычаги для камлоков изготавливаются методами точного литья по выплавляемым моделям или штамповки с последующей механической обработкой отверстий под пальцы. Геометрия кулачковой части (эксцентрика) строго регламентирована стандартом A-A-59326 (MIL-C-27487), что обеспечивает корректное взаимодействие с кольцевым пазом адаптера любого производителя.

В качестве основного материала для производства рычагов используется нержавеющая сталь (обычно AISI 304 или ее аналоги) или латунь.

• Нержавеющая сталь: Обладает высокой механической прочностью, износостойкостью и устойчивостью к коррозии. Это стандартный материал для комплектации камлоков из алюминия, нержавейки и полипропилена.
• Латунь: Применяется реже, в основном для латунных камлоков, эксплуатируемых в специфических условиях (например, в морской воде), где важно исключить гальваническую пару.

Ремкомплект, как правило, включает в себя не только сам рычаг, но и ось (палец) для его крепления, а также пружинное кольцо (шплинт) для фиксации.

Технические характеристики и размеры

Рычаги классифицируются в зависимости от типоразмера камлока, на который они устанавливаются. Несмотря на внешнее сходство, рычаги для камлоков разного диаметра имеют различный радиус кривизны эксцентрика и длину рукоятки, что обеспечивает необходимое усилие прижима.

Таблица 1. Соответствие размеров рычагов диаметрам камлоков

Замена и обслуживание

Своевременная замена изношенных рычагов позволяет продлить срок службы дорогостоящего корпуса муфты и предотвратить аварийные утечки.

Признаки необходимости замены:

• Люфт: Рычаг болтается на оси, не обеспечивая плотного прижима.
• Износ эксцентрика: Рабочая поверхность кулачка сточена, из-за чего адаптер не втягивается до конца.
• Деформация: Искривление рукоятки вследствие ударов или чрезмерного усилия при закрытии.
• Поломка: Трещины или отлом ушка крепления.

Техническое предупреждение: При замене рычагов категорически запрещается использовать подручные средства (гвозди, проволоку) вместо штатных осей (пальцев). Ось должна быть изготовлена из закаленной стали и иметь точный диаметр, соответствующий отверстиям в проушинах корпуса. Использование оси меньшего диаметра приведет к перекосу рычага и быстрому разрушению проушин муфты, что сделает корпус непригодным к ремонту.

Процесс замены включает высверливание или выбивание старой оси, установку нового рычага и запрессовку новой оси с фиксацией шплинтом.

Условия коммерческого сотрудничества

Компания «Резиномир» предлагает рычаги для камлоков (ремкомплекты) оптом и в розницу со склада в Екатеринбурге. Мы поставляем оригинальные запасные части из нержавеющей стали, совместимые с камлоками стандартов DIN 2828 и A-A-59326. Сотрудничество ведется с юридическими лицами (предприятия, сервисные центры) и индивидуальными предпринимателями.

Оплата принимается по безналичному расчету с НДС. Возможна отгрузка как отдельных элементов (рычаги, пальцы, кольца), так и полных ремонтных наборов. Специалисты отдела продаж помогут идентифицировать необходимый размер запчасти, рассчитать стоимость партии и предоставить актуальный прайс-лист. На все комплектующие распространяется гарантия.

FAQ (Часто задаваемые вопросы)

1. Подходят ли рычаги от алюминиевого камлока к полипропиленовому?
Да, если камлоки изготовлены по одному стандарту (A-A-59326), то геометрия рычагов идентична для одного и того же диаметра, независимо от материала корпуса муфты. Нержавеющие рычаги являются универсальными.

2. Как определить размер рычага, если на нем нет маркировки?
Самый надежный способ — измерить диаметр оси (пальца) и расстояние между центрами отверстий в проушинах на корпусе муфты. Также можно ориентироваться на номинальный размер самого камлока (выбит на корпусе, например, 2″).

3. Можно ли купить только палец (ось) без рычага?
Обычно эти детали поставляются в сборе (рычаг + палец + кольцо), так как износ происходит комплексно. Однако при наличии на складе возможна поставка отдельных компонентов. Рекомендуется уточнять эту возможность у менеджеров.

4. Почему рычаг закрывается слишком туго или не закрывается вовсе?
Возможные причины: использование слишком толстой уплотнительной прокладки, деформация адаптера или муфты, попадание грязи в механизм. Не следует применять молоток или трубу-удлинитель для закрытия — это приведет к поломке рычага или проушин.

5. Из какого материала сделаны кольца на рычагах?
Кольца, предназначенные для удобства захвата пальцем и продевания страховочного шплинта, обычно изготавливаются из пружинной стали с гальваническим покрытием или из нержавеющей стали.
