Штуцеры

Штуцеры — это разновидность соединительной арматуры (патрубков), предназначенная для присоединения трубопроводов, запорной арматуры, гибких рукавов и шлангов к емкостям, агрегатам или магистралям. Ключевое функциональное назначение изделия заключается в создании герметичного перехода между элементами гидравлических или пневматических систем, часто с изменением диаметра условного прохода или типа присоединения (резьба/шланг). Деталь представляет собой втулку, один конец которой имеет внутреннюю или наружную резьбу, а второй — форму, соответствующую способу присоединения (резьба, «елочка» под хомут или гладкий конец под приварку).

Изделия являются неотъемлемой частью технологических схем в машиностроении, химической промышленности и коммунальном хозяйстве. Инженерно-технический отдел компании «Резиномир» осуществляет подбор арматуры в соответствии с рабочим давлением и химической агрессивностью среды. Для получения консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технология производства и материаловедение

Изготовление штуцеров осуществляется методами токарной обработки сортового металлопроката (шестигранника, круга) на станках с ЧПУ или методом горячей штамповки с последующей нарезкой резьбы. Выбор технологии зависит от серийности производства и сложности геометрии детали.

В качестве конструкционных материалов используются металлы и полимеры, обеспечивающие необходимую механическую прочность и коррозионную стойкость:

• Углеродистая сталь (Ст20, Ст45): Подвергается гальваническому цинкованию для защиты от коррозии. Применяется в общепромышленных системах с неагрессивными средами (вода, воздух, масло).
• Нержавеющая сталь (AISI 304, AISI 316 / 12Х18Н10Т): Используется для агрессивных сред (кислоты, щелочи), в пищевой промышленности и при высоких температурах.
• Латунь (ЛС59-1): Востребована в приборостроении и водоснабжении, обладает стойкостью к окислению и не образует искр при ударе.
• Полипропилен/Полиамид: Применяются в системах низкого давления для транспортировки агрохимии и воды.

Нормативные стандарты (ГОСТ)

Производство и геометрические параметры штуцеров регламентируются рядом государственных стандартов, определяющих требования к конструкции, размерам и допускам.

• ГОСТ 22792-83: Регулирует штуцеры на давление свыше 10 до 100 МПа.
• ГОСТ 25682-83: Описывает конструкцию штуцеров для соединения резиновых рукавов («елочка»).
• ГОСТ 21858-78: Определяет параметры приварных штуцеров.

Соблюдение данных нормативов гарантирует совместимость фитингов с ответными частями трубопроводов и герметичность соединений при заданных нагрузках.

Классификация и технические характеристики штуцеров

Основным параметром классификации является способ присоединения к магистрали. Выделяют следующие конструктивные типы:

1. Резьбовые: Имеют метрическую, трубную цилиндрическую (G) или коническую (R/K) резьбу. Используются для вкручивания в корпусные детали, краны или муфты.
2. Под приварку: Оснащены гладким концом для неразъемного соединения методом сварки. Применяются в трубопроводах высокого давления и на ответственных участках (нефтепроводы, паропроводы).

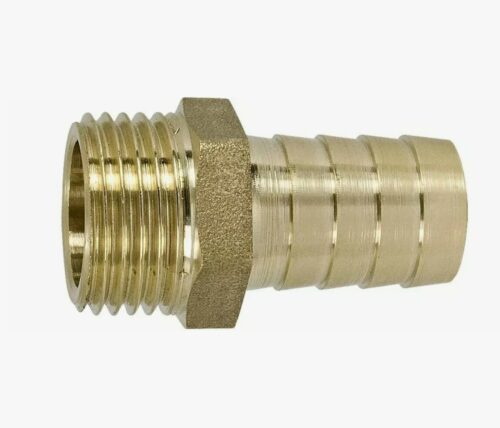

3. Соединительные («Елочка»): Имеют ребристую поверхность хвостовика для фиксации гибкого шланга. Профиль ребер обеспечивает удержание рукава при затяжке хомутом.
4. Переходные: Имеют разные диаметры или типы резьбы на концах для соединения несопрягаемых элементов.

Таблица 1. Сравнительные характеристики материалов штуцеров

Сферы применения в промышленных системах

Штуцеры используются во всех отраслях, где требуется транспортировка жидких или газообразных сред.

Основные направления использования:

• Гидравлические системы: Соединение рукавов высокого давления (РВД) с распределителями, гидроцилиндрами и насосами дорожно-строительной техники.
• Пневматика: Подключение компрессоров, пневмоинструмента и автоматики.
• Химическое производство: Организация отводов от реакторов, подключение контрольно-измерительных приборов (манометров) через приварные штуцеры.
• Пищевая промышленность: Монтаж трубопроводов подачи сырья (молоко, сиропы) с использованием нержавеющей арматуры.

Техническое предупреждение: При использовании штуцеров типа «елочка» надежность фиксации рукава напрямую зависит от типа применяемого хомута. Для промышленных рукавов, работающих под давлением свыше 0,6 МПа, рекомендуется использовать усиленные силовые хомуты (одноболтовые или двухболтовые). Использование червячных хомутов допустимо только на системах низкого давления и малых диаметрах.

Условия реализации и сотрудничества

Компания «Резиномир» предлагает штуцеры и соединительную арматуру оптом и в розницу со склада в Екатеринбурге. В каталоге представлены изделия различных типоразмеров (от 1/4″ до 4″ и более), выполненные из стали, латуни и нержавеющей стали. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с НДС. Для физических лиц предусмотрены соответствующие формы оплаты. Возможна отгрузка стандартных позиций из наличия или производство партий под заказ по чертежам клиента (нестандартные резьбы, переходы). Специалисты отдела продаж готовы рассчитать стоимость заказа, предоставить актуальный прайс-лист и информацию о сроках готовности. На всю продукцию распространяется гарантия соответствия ГОСТ.

FAQ (Часто задаваемые вопросы)

1. Как определить размер штуцера «елочка»?
Размер штуцера под шланг определяется по внутреннему диаметру рукава. Например, если у вас шланг с внутренним диаметром 25 мм, вам необходим штуцер «елочка» 25 мм. Внешний диаметр ребер штуцера будет немного больше (около 26-27 мм) для обеспечения плотной посадки (натяга).

2. Чем отличается трубная резьба от метрической?
Метрическая резьба (М) имеет профиль 60° и измеряется по внешнему диаметру в миллиметрах (например, М20х1,5). Трубная цилиндрическая резьба (G или BSPP) имеет профиль 55° и измеряется в дюймах, при этом размер в дюймах обозначает условный проход трубы, а не физический диаметр резьбы. Они не взаимозаменяемы.

3. Можно ли приварить оцинкованный штуцер?
Сварка оцинкованных деталей не рекомендуется из-за выгорания цинка и выделения токсичных паров. Перед приваркой слой цинка в зоне шва необходимо удалить механическим способом. Лучше использовать специальные черные (неоцинкованные) штуцеры под приварку.

4. Какое уплотнение использовать для резьбового штуцера?
Для герметизации резьбовых соединений используются уплотнительные кольца (медные, резиновые USIT), лента ФУМ, льняная прядь с пастой или анаэробные герметики. Выбор зависит от температуры, давления и типа среды. Для штуцеров с цилиндрической резьбой часто требуется торцевое уплотнение прокладкой.

5. Из какого материала выбрать штуцер для топлива?
Для дизельного топлива и бензина подходят штуцеры из углеродистой стали (оцинкованной), латуни или алюминия. Не рекомендуется использовать некоторые виды пластиков, нестойких к углеводородам. При использовании стальных штуцеров важно следить за отсутствием коррозии.
