Соединения Ёлочка Латунь

Соединения «Ёлочка» из латуни — это категория специализированной трубопроводной арматуры, предназначенная для стыковки гибких рукавов и шлангов с жесткими трубопроводами, емкостями или агрегатами. Ключевая функциональная особенность данных изделий заключается в использовании латуни в качестве конструкционного материала, что обеспечивает сочетание высокой коррозионной стойкости, искробезопасности и механической прочности. Латунные штуцеры востребованы в системах, где недопустимо использование черных металлов из-за риска коррозии или пластиков из-за недостаточной прочности.

Изделия широко применяются в приборостроении, газовой отрасли, водоснабжении и системах охлаждения. Инженерно-технический отдел компании «Резиномир» осуществляет подбор латунной арматуры в соответствии с диаметром условного прохода и типом присоединительной резьбы. Для получения консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технология производства и свойства материала

Изготовление латунных соединений осуществляется методами горячей штамповки или токарной обработки латунного прутка на станках с ЧПУ. В качестве сырья используются латунные сплавы марок ЛС59-1 (ГОСТ 15527-2004) или европейские аналоги CW614N / CW617N. Эти сплавы относятся к категории свинцовистых латуней, обладающих отличной обрабатываемостью резанием и высокой коррозионной стойкостью в атмосфере, пресной и морской воде, спиртах и антифризах.

Важным свойством латуни является ее искробезопасность — при механическом ударе о сталь или бетон не образуются искры, способные воспламенить горючую смесь. Это делает латунные штуцеры обязательным элементом оборудования во взрывоопасных зонах (газовые рампы, топливные системы).

Геометрические параметры штуцеров, профиль резьбы и хвостовика «елочка» регламентируются государственными стандартами, в частности ГОСТ 25682-83 (штуцеры для рукавов) и ГОСТ 6357-81 (резьба трубная цилиндрическая).

Конструктивные типы соединений

Ассортимент латунных соединений типа «елочка» включает несколько основных конфигураций:

1. Штуцер с наружной резьбой (НР): Имеет с одной стороны хвостовик под шланг, с другой — внешнюю резьбу (метрическую или трубную) для вкручивания в муфту или кран.
2. Штуцер с внутренней резьбой (ВР): Оснащен накидной гайкой или внутренней резьбой в теле детали для навинчивания на трубу.

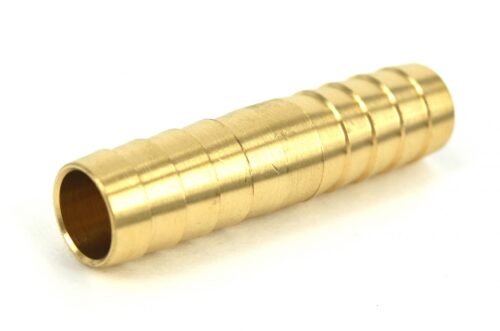

3. Соединитель ремонтный (двусторонняя елочка): Представляет собой трубку с хвостовиками на обоих концах. Используется для сращивания двух рукавов («шланг-шланг»).
4. Угловой штуцер (угольник): Имеет изгиб 90 градусов для удобства монтажа в ограниченном пространстве.

Таблица 1. Технические характеристики латунных штуцеров

Сферы применения в промышленности

Латунная арматура является стандартом для систем малого и среднего диаметра, где требуется надежность и долговечность.

Основные направления использования:

• Газовое оборудование: Подключение газовых горелок, резаков, баллонов (пропан, ацетилен, кислород).
• Пневматика: Системы подачи сжатого воздуха на инструмент и станки.
• Водоснабжение и отопление: Монтаж систем полива, подключение расширительных баков, коллекторов теплого пола.
• Автомобилестроение: Системы охлаждения, топливные магистрали.

Техническое предупреждение: Несмотря на коррозионную стойкость, латунь подвержена сезонному растрескиванию под напряжением в присутствии аммиака. Также следует избегать контакта латунных фитингов с алюминиевыми деталями в присутствии воды (электролит), так как это приведет к быстрой электрохимической коррозии алюминия (гальваническая пара). При монтаже шланга на хвостовик «елочка» обязательно использование хомутов. Для латуни, как достаточно мягкого материала, важно не перетягивать резьбовое соединение, чтобы не сорвать витки или не деформировать корпус.

Условия коммерческого сотрудничества

Компания «Резиномир» предлагает соединения «Ёлочка» из латуни оптом и в розницу со склада в Екатеринбурге. В наличии широкий размерный ряд штуцеров с наружной и внутренней резьбой, а также ремонтных соединителей. Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка штучно и мелкооптовыми партиями. Специалисты отдела продаж готовы рассчитать стоимость заказа, подобрать ответные муфты или хомуты и предоставить актуальный прайс-лист. На все изделия предоставляется гарантия соответствия ГОСТ и отсутствия скрытых дефектов литья.

FAQ (Часто задаваемые вопросы)

1. Чем латунный штуцер лучше стального оцинкованного?
Латунь не ржавеет даже при повреждении поверхности, в то время как сталь начинает корродировать при нарушении цинкового покрытия. Латунь искробезопасна и имеет более гладкую поверхность, что снижает гидравлическое сопротивление. Однако латунь дороже и менее прочна на разрыв при высоких давлениях.

2. Как подобрать размер штуцера под шланг?
Размер хвостовика «елочка» маркируется по внутреннему диаметру рукава. Если у вас шланг с внутренним диаметром 10 мм, нужно брать штуцер 10 мм (или 3/8″). Фактический диаметр штуцера по вершинам ребер будет чуть больше (около 11-12 мм) для плотной посадки.

3. Можно ли использовать латунь для питьевой воды?
Да, латунь марок ЛС59-1 и CW617N широко применяется в системах питьевого водоснабжения. Однако следует убедиться, что сплав содержит допустимое количество свинца и соответствует санитарным нормам (имеет гигиенический сертификат).

4. Нужно ли уплотнение для резьбы?
Да, для герметизации резьбового соединения штуцера с трубой необходимо использовать уплотнительные материалы: ленту ФУМ, льняную прядь с пастой или анаэробный герметик. Исключение составляют штуцеры с накидной гайкой и плоским торцом, где используется прокладка.

5. Какое давление выдерживает латунная «елочка»?
Стандартные латунные штуцеры рассчитаны на рабочее давление до 16 бар (PN16), что перекрывает потребности большинства систем водоснабжения и пневматики. Для гидравлики высокого давления (свыше 100 бар) латунь обычно не применяется, там используется сталь.
