Картон изоляционный

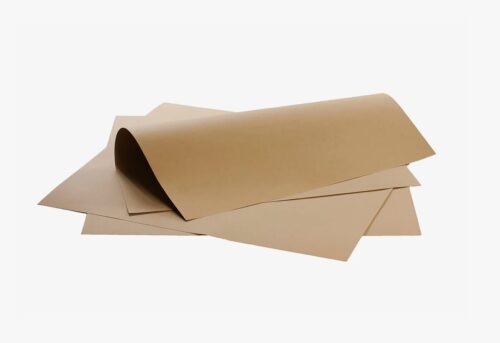

Картон изоляционный (электрокартон) представляет собой плотный целлюлозный материал, предназначенный для использования в качестве диэлектрика в электрических машинах, трансформаторах и низковольтной аппаратуре. Основное функциональное назначение изделий данной группы — обеспечение внутренней изоляции токоведущих частей, создание барьеров и прокладок, а также механическая защита обмоток от повреждений. Материал характеризуется высокими показателями электрической прочности, способностью работать в воздушной среде и масле, а также достаточной гибкостью для формовки деталей.

Продукция востребована на предприятиях электротехнической промышленности, в ремонтных мастерских и производстве трансформаторного оборудования. Инженерно-технический отдел компании «Резиномир» осуществляет подбор марок картона в зависимости от класса напряжения и условий эксплуатации (воздух/масло). Для получения консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технология производства и классификация электрокартона

Изготовление изоляционного картона осуществляется из небеленой сульфатной целлюлозы с добавлением хлопкового волокна. Технологический процесс включает размол волокон, отлив полотна на картоноделательных машинах, прессование для уплотнения структуры и каландрирование (вальцевание) для придания гладкости поверхности («лощения»). Плотная структура материала обеспечивает высокие диэлектрические свойства и механическую прочность на разрыв и сжатие.

Производство и технические требования к электрокартону регламентируются ГОСТ 2824-86 «Картон электроизоляционный». Стандарт определяет марки материала, допустимые отклонения по толщине и методы испытаний.

Основные марки и их характеристики

Согласно ГОСТ 2824-86, выделяют несколько основных марок, различающихся составом и назначением:

• ЭВ (Электрокартон для воздуха): Предназначен для работы в воздушной среде при температуре до +90 °С. Используется для изоляции пазов статоров и роторов, изготовления прокладок, шайб, каркасов катушек. Выпускается в рулонах и листах.
• ЭВТ (Электрокартон для трансформаторов): Разработан для работы в трансформаторном масле при температуре до +105 °С. Отличается повышенной стойкостью к воздействию нагретого масла и высокой электрической прочностью.
• ЭВС: Специфическая марка для автотракторного электрооборудования.
• АМ (Картон асбестовый мягкий): Иногда относится к группе изоляторов, но имеет другой состав (асбест).

Таблица 1. Физико-механические показатели электрокартона марки ЭВ (ГОСТ 2824-86)

Сферы применения и особенности обработки

Электрокартон является универсальным изоляционным и прокладочным материалом. Его легкость в обработке (резка, штамповка, биговка) позволяет изготавливать детали сложной конфигурации.

Основные направления использования:

• Трансформаторостроение: Изоляция обмоток, ярмовая изоляция, дистанцирующие прокладки (рейки) в масляных трансформаторах (марка ЭВТ).
• Электродвигатели: Пазовая изоляция статоров, крышки пазов, межфазная изоляция лобовых частей обмоток (марка ЭВ).
• Низковольтная аппаратура: Дугогасительные камеры, искрогасительные перегородки, изолирующие шайбы.
• Легкая промышленность: Лекала для швейного производства (благодаря высокой износостойкости и плотности края).

Техническое предупреждение: Электрокартон является гигроскопичным материалом. При хранении во влажной среде он активно впитывает влагу из воздуха, что резко снижает его диэлектрические свойства (пробивное напряжение). Перед установкой в ответственное электрооборудование (особенно маслонаполненное) детали из картона подлежат обязательной сушке при температуре +100…+105 °С для удаления влаги. Хранить материал следует в сухих отапливаемых помещениях.

Условия коммерческого сотрудничества

Компания «Резиномир» предлагает картон изоляционный (электрокартон) марок ЭВ и ЭВТ оптом и в розницу со склада в Екатеринбурге. В наличии материал в рулонах (толщины от 0,1 до 0,5 мм) и листах (толщины от 1,0 до 3,0 мм). Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка рулонами, пачками листов или на вес (кг). Специалисты отдела продаж готовы рассчитать стоимость заказа, помочь с переводом килограммов в квадратные метры и предоставить актуальный прайс-лист. На все партии предоставляется гарантия соответствия ГОСТ 2824-86 и сертификаты качества завода-изготовителя.

FAQ (Часто задаваемые вопросы)

1. Чем отличается прессшпан от электрокартона?
«Прессшпан» (Pressspan) — это историческое, а ныне торговое название глянцевого (лощеного) электрокартона высшего сорта. Фактически, электрокартон марки ЭВ, прошедший каландрирование (уплотнение валами), и является прессшпаном. Эти термины часто используются как синонимы.

2. Можно ли использовать электрокартон на улице?
Нет, материал не предназначен для эксплуатации в условиях атмосферных осадков и повышенной влажности без дополнительной пропитки лаками или компаундами. Целлюлоза впитывает воду, разбухает и теряет изоляционные свойства, становясь проводником.

3. Как перевести вес картона в площадь (кг в м²)?
Для расчета площади используется формула: $S=M/(\rho \cdot H)$, где $M$ — масса (кг), $\rho$ — плотность (г/см³, для ЭВ $\approx 1,2$), $H$ — толщина (мм). Например, 1 кг картона ЭВ толщиной 0,5 мм имеет площадь примерно $1/(1,2\cdot 0,5)\approx 1,66$ м².

4. Подходит ли картон ЭВ для масла?
Марка ЭВ предназначена для воздушной среды («В» — воздух). Для работы в масле разработана специальная марка ЭВТ («Т» — трансформаторный). Хотя ЭВ также пропитывается маслом и может работать в нем, ЭВТ обладает большей чистотой состава и стабильностью в горячем масле, что критично для высоковольтных трансформаторов.

5. Чем резать электрокартон толщиной 2-3 мм?
Тонкий картон режется ножницами. Толстый листовой материал (2-3 мм) очень плотный и жесткий. Его режут на гильотинных ножницах (рубят), дисковыми ножами или ленточными пилами. В промышленных условиях для фигурной резки используют штанцформы (вырубку) или плоттеры.
