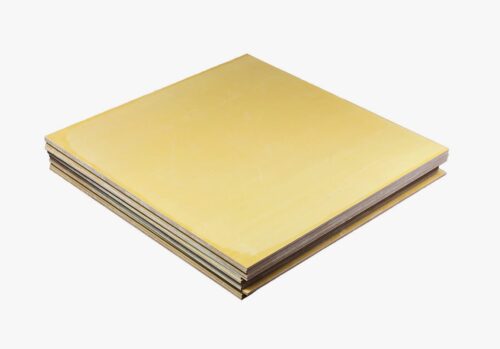

Стеклотекстолит листы

Стеклотекстолит листы — это категория конструкционных и электроизоляционных слоистых пластиков, изготавливаемых на основе стеклоткани, пропитанной термореактивными связующими веществами. Ключевое функциональное назначение материала — использование в качестве диэлектрика в электротехническом оборудовании, работающем под высоким напряжением, а также в качестве конструкционного элемента, подвергающегося значительным механическим нагрузкам. Изделие сочетает в себе высокую прочность, влагостойкость, химическую инертность и стабильность диэлектрических показателей в широком диапазоне температур и частот.

Листовой материал востребован в энергетике, машиностроении, радиоэлектронике и авиастроении. Инженерно-технический отдел компании «Резиномир» осуществляет подбор марок стеклотекстолита в зависимости от условий эксплуатации (воздух/масло, температура, напряжение). Для получения консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технология производства и классификация марок стеклотекстолита

Процесс изготовления листов включает пропитку нескольких слоев стеклоткани (количество слоев определяет конечную толщину) эпоксифенольными, эпоксидными или кремнийорганическими смолами. После пропитки пакет подвергается горячему прессованию под высоким давлением, в результате чего происходит полимеризация связующего и образование монолитного композита.

Производство и технические характеристики регламентируются межгосударственным стандартом ГОСТ 12652-74 «Стеклотекстолит электротехнический листовой». Стандарт определяет марки материала, физико-механические и электрические свойства.

Основные марки и их характеристики

В промышленности наиболее распространены следующие марки стеклотекстолита:

• СТЭФ: Изготавливается на основе стеклоткани и эпоксифенольного связующего. Предназначен для работы на воздухе при нормальной относительной влажности и в трансформаторном масле при частоте тока 50 Гц. Класс нагревостойкости — 155 °С.
• СТЭФ-1: Отличается от СТЭФ более мелкой структурой стеклоткани, что позволяет получать детали с лучшей чистотой поверхности при механической обработке. Свойства аналогичны СТЭФ.
• СТЭФ-У: Унифицированная марка с улучшенными механическими и электрическими свойствами.
• СТ-ЭТФ: Обладает повышенной теплостойкостью (до +180 °С) благодаря использованию эпокситрифенольного связующего.

Таблица 1. Физико-механические показатели стеклотекстолита СТЭФ (ГОСТ 12652-74)

Сферы применения и особенности обработки

Стеклотекстолит превосходит текстолит (на х/б основе) и гетинакс по механической прочности, влагостойкости и электроизоляционным свойствам, что определяет его применение в ответственных узлах.

Основные направления использования:

• Электротехника: Изготовление пазовых клиньев статоров турбо- и гидрогенераторов, камер дугогашения, изолирующих панелей, колодок, шайб.
• Трансформаторостроение: Детали переключателей, прокладки в масляных трансформаторах.
• Радиоэлектроника: Основания для печатных плат (фольгированные марки СФ), корпуса приборов.
• Машиностроение: Высокопрочные конструкционные детали, работающие в условиях трения, агрессивных сред и вибрации (шестерни, втулки, подшипники скольжения).

Техническое предупреждение: Стеклотекстолит — абразивный материал. При его механической обработке (резке, сверлении, фрезеровании) образуется мелкодисперсная пыль, содержащая частицы стекловолокна и отвержденной смолы. Эта пыль вредна для дыхательных путей и вызывает раздражение кожи. Все работы должны проводиться в помещениях с эффективной приточно-вытяжной вентиляцией, персонал обязан использовать респираторы и защитную одежду. Для обработки рекомендуется использовать твердосплавный или алмазный инструмент, так как обычная сталь быстро тупится.

Условия реализации и поставок

Компания «Резиномир» предлагает стеклотекстолит листы марок СТЭФ, СТЭФ-1, СТЭФ-У оптом и в розницу со склада в Екатеринбурге. В ассортименте представлены листы толщиной от 0,5 мм до 100 мм стандартных форматов раскроя (например, 1000х1200 мм, 1000х2000 мм). Мы работаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка целыми листами или резка в размер (по согласованию). Продукция отгружается на вес (кг). Специалисты отдела продаж готовы рассчитать вес одного листа, стоимость партии и предоставить актуальный прайс-лист. На все товары распространяется гарантия соответствия ГОСТ 12652-74 и наличие сертификатов качества.

FAQ (Часто задаваемые вопросы)

1. В чем разница между СТЭФ и СТЭФ-1?
По физико-механическим и электрическим свойствам эти марки практически идентичны. Разница заключается в структуре стеклоткани. Для СТЭФ-1 используется более тонкая ткань, что обеспечивает более однородную и плотную структуру. Это важно при изготовлении мелких деталей, так как СТЭФ-1 лучше обрабатывается и имеет более гладкую поверхность среза.

2. Можно ли использовать стеклотекстолит на улице?
Да, материал обладает высокой атмосферостойкостью и влагостойкостью. Он не гниет и не разрушается под воздействием влаги и ультрафиолета (при наличии лакового покрытия торцов), что позволяет использовать его для изготовления наружных изоляторов и конструкций.

3. Как рассчитать вес листа?
Вес листа рассчитывается по формуле: $M=L\cdot B\cdot H\cdot \rho$, где $L$ и $B$ — длина и ширина (м), $H$ — толщина (мм), $\rho$ — плотность (кг/м² на 1 мм толщины). Плотность стеклотекстолита принимается равной 1,7–1,9 г/см³. Например, лист 1х1 м толщиной 10 мм весит примерно 17–19 кг.

4. Подходит ли СТЭФ для изготовления печатных плат?
Марка СТЭФ является конструкционным и электроизоляционным материалом без фольгирования. Для печатных плат используется специальная марка СФ (стеклотекстолит фольгированный), на которую с одной или двух сторон нанесена медная электролитическая фольга. СТЭФ можно использовать только как основание для навесного монтажа.

5. Чем лучше резать стеклотекстолит толщиной 20 мм?
Для резки толстых листов (свыше 10 мм) рекомендуется использовать стационарные дисковые или ленточные пилы с алмазным напылением или твердосплавными напайками. Использование болгарки (УШМ) допустимо, но дает много пыли и может вызвать прижигание края. Гидроабразивная резка обеспечивает наилучшее качество кромки.
