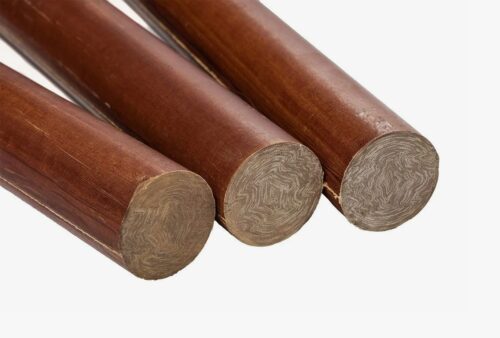

Текстолит стержни

Текстолит стержни (круги) — это конструкционный слоистый пластик цилиндрической формы, получаемый методом намотки хлопчатобумажной ткани, пропитанной термореактивным связующим, с последующим горячим прессованием в пресс-формах. Ключевое функциональное назначение изделий данной группы — использование в качестве заготовок для механической обработки при производстве деталей типа тел вращения: втулок, шестерен, шкивов, роликов и подшипников скольжения. Материал характеризуется высокой износостойкостью, способностью гасить вибрации, низким коэффициентом трения и хорошей обрабатываемостью.

Стержневой текстолит востребован в машиностроении, станкостроении, металлургии и химической промышленности. Инженерно-технический отдел компании «Резиномир» осуществляет подбор типоразмеров материала в соответствии с диаметром требуемой детали. Для получения консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технология производства и нормативные стандарты

Процесс изготовления стержней базируется на послойной намотке пропитанной ткани (бязи, миткаля) на металлическую оправку. В качестве связующего используются фенолоформальдегидные смолы (бакелитовые лаки). Сформованная заготовка подвергается запеканию (полимеризации) под давлением, после чего шлифуется или обтачивается для достижения заданного диаметра. Полученная структура имеет высокую плотность и монолитность, исключающую расслоение при токарной обработке.

Производство и физико-механические характеристики стержней регламентируются межгосударственным стандартом ГОСТ 5385-74 «Стержни электротехнические текстолитовые и стеклотекстолитовые». Стандарт определяет номинальные диаметры (от 8 до 200 мм), предельные отклонения и методы контроля качества. Согласно нормативу, поверхность стержней должна быть гладкой, без раковин, вздутий и посторонних включений.

Физико-механические свойства

Текстолит обладает уникальным сочетанием свойств, делающих его предпочтительным материалом для узлов трения. Он легче металлов (плотность около 1,3–1,4 г/см³), не подвержен коррозии и способен работать при недостатке смазки (или при смазке водой).

Основные технические параметры:

• Прочность на изгиб: Высокая стойкость к статическим и динамическим нагрузкам.
• Износостойкость: Превосходит бронзу и баббит в условиях абразивного износа.
• Шумопоглощение: Шестерни из текстолита работают значительно тише металлических.
• Электроизоляция: Является диэлектриком при нормальной влажности.

Таблица 1. Сравнительные характеристики текстолитовых стержней (ГОСТ 5385-74)

Обработка и сферы применения

Текстолит стержневой легко поддается механической обработке: точению, сверлению, фрезерованию, нарезке резьбы. При обработке образуется стружка, а не пыль (в отличие от стеклотекстолита), что упрощает технологический процесс.

Основные направления использования:

• Машиностроение: Вкладыши подшипников скольжения, втулки, опорные кольца, направляющие ролики для конвейеров.
• Станкостроение: Бесшумные шестерни, червячные колеса, кулачки, шкивы.
• Электротехника: Изолирующие втулки, прокладки, рукоятки рубильников и выключателей (работающих на воздухе).
• Химическое оборудование: Уплотнительные кольца, детали насосов, работающие в слабокислых и щелочных средах.

Техническое предупреждение: При эксплуатации деталей из текстолита следует учитывать его гигроскопичность. Хлопчатобумажная основа может впитывать влагу из окружающей среды, что приводит к незначительному изменению геометрических размеров (разбуханию) и снижению диэлектрических свойств. При использовании в качестве подшипников скольжения с водяной смазкой необходимо предусматривать увеличенные зазоры для компенсации разбухания. Также материал не рекомендуется использовать при температурах выше +105 °С, так как начинается термическая деструкция связующего (обугливание).

Условия реализации и поставок

Компания «Резиномир» предлагает текстолит стержни оптом и в розницу со склада в Екатеринбурге. В наличии представлен широкий размерный ряд заготовок диаметром от 8 мм до 200 мм. Стандартная длина стержня составляет 1000 мм (возможна резка в размер). Мы сотрудничаем с юридическими лицами (ООО, АО) и индивидуальными предпринимателями.

Оплата продукции производится по безналичному расчету с выделением НДС. Возможна отгрузка поштучно или весовыми партиями. Стоимость рассчитывается исходя из веса материала (кг). Специалисты отдела продаж готовы рассчитать теоретический вес стержня нужного диаметра, стоимость партии и предоставить актуальный прайс-лист. На все товары распространяется гарантия соответствия ГОСТ 5385-74.

FAQ (Часто задаваемые вопросы)

1. Как рассчитать вес стержня текстолита?
Вес ($M$) рассчитывается по формуле объема цилиндра: M=π⋅R2⋅L⋅ρM=π⋅R2⋅L⋅ρ, где $R$ — радиус стержня (м), $L$ — длина (м), $\rho$ — плотность (кг/м³). Средняя плотность текстолита принимается 1300–1400 кг/м³. Например, стержень диаметром 50 мм и длиной 1 м весит около 2,6–2,7 кг.

2. Можно ли использовать текстолит вместо бронзы для втулок?
Да, замена бронзовых втулок на текстолитовые часто экономически и технически оправдана. Текстолит дешевле, легче, лучше прирабатывается к валу, не вызывает задиров на шейке вала при аварийном нарушении смазки и гасит вибрации. Однако он имеет меньшую теплопроводность, поэтому требуется хороший отвод тепла из зоны трения.

3. Проводит ли текстолит ток?
В сухом состоянии текстолит является диэлектриком. Однако из-за гигроскопичности х/б ткани, при нахождении во влажной среде или на улице он может впитывать влагу и терять изолирующие свойства. Для ответственной электроизоляции во влажных условиях лучше использовать стеклотекстолит.

4. Чем резать текстолитовый стержень?
Стержни диаметром до 50–60 мм можно резать на токарном станке отрезным резцом или на ленточной пиле по металлу. Более крупные диаметры пилятся дисковыми или ленточными пилами. При резке рекомендуется использовать острый инструмент и избегать перегрева, чтобы не вызвать прижигание (потемнение) торца.

5. Какая марка текстолита используется для стержней?
Согласно ГОСТ 5385-74, стержни изготавливаются из намотанной ткани и не имеют буквенной маркировки, аналогичной листовому текстолиту (ПТ, ПТК). Они просто маркируются как «Стержень текстолитовый» с указанием диаметра. По своим свойствам они близки к конструкционному текстолиту марки ПТК.
