Ткань изоляционная

Ткань изоляционная (электроизоляционная ткань) представляет собой гибкий материал на текстильной основе, пропитанный специализированными лаками или компаундами. Основное функциональное назначение изделий — создание эластичного электроизолирующего барьера в электрических машинах, аппаратах и кабельных муфтах. Материал используется для обмотки катушек, бандажирования лобовых частей статоров, межслойной изоляции трансформаторов, а также в качестве подложки для гибких диэлектриков.

Благодаря сочетанию механической прочности основы и диэлектрических свойств пропитки, ткани обеспечивают надежную работу оборудования в условиях вибрации, нагрева и влажности. Инженерно-технический отдел компании «Резиномир» осуществляет подбор материалов в зависимости от класса нагревостойкости и типа основы. Для получения консультации и запроса спецификации доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технология производства и классификация материалов

Процесс изготовления изоляционных тканей включает два основных этапа:

1. Подготовка основы: В качестве армирующего каркаса используются ткани из различных волокон: стеклянных, хлопчатобумажных, шелковых или синтетических (полиэфирных, капроновых).
2. Пропитка: Основа погружается в ванны с электроизоляционным лаком (масляным, битумным, кремнийорганическим, полиэфирным) или резиновой смесью, после чего проходит сушку и термообработку в шахтных печах. Пропитка заполняет промежутки между волокнами, создавая сплошную диэлектрическую пленку.

В зависимости от типа основы и пропитки выделяют несколько основных групп материалов:

• Лакоткани: Ткани, пропитанные электроизоляционными лаками.
  • На шелковой основе (ЛШМ, ЛШМС): Тонкие, эластичные, с высокой электрической прочностью.

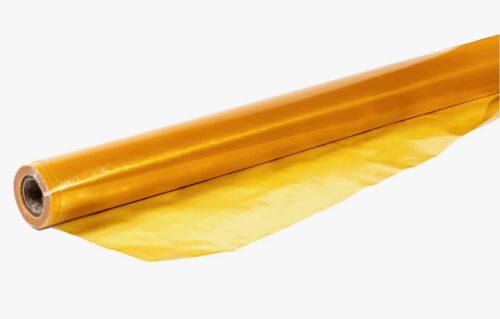

  • На капроновой основе (ЛКМ, ЛКМС): Эластичные, стойкие к маслу.

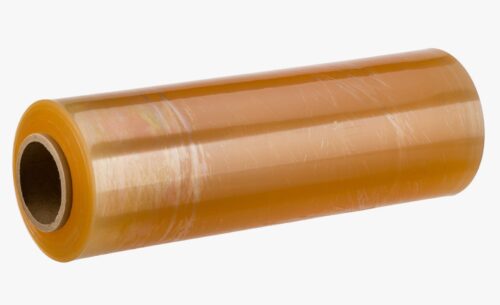

  • На стеклянной основе (ЛСМ, ЛСК, ЛСП): Стеклолакоткани. Отличаются повышенной термостойкостью и механической прочностью.
• Стеклоткани (непропитанные): Используются как основа для производства стеклопластиков и теплоизоляции (марки Э3-200, Т-13).
• Прорезиненные ткани: Ткани с нанесением слоя резины (например, для изоленты).

Нормативные стандарты и технические характеристики

Производство изоляционных тканей в РФ регламентируется государственными стандартами и техническими условиями.

Основные нормативы:

• ГОСТ 28034-89: Лакоткани электроизоляционные. Общие технические условия.
• ГОСТ 19907-83: Ткани электроизоляционные из стеклянных крученых комплексных нитей.

Выбор материала определяется классом нагревостойкости (от A до H) и условиями эксплуатации (масло, влага).

Таблица 1. Характеристики основных марок лакотканей (ГОСТ 28034-89)

Сферы применения в электротехнике

Изоляционные ткани являются базовым материалом для ремонта и производства электрооборудования.

Основные направления использования:

• Электрические машины: Изоляция пазов, межвитковая изоляция, бандажирование лобовых частей обмоток (используются стеклолакоткани ЛСМ, ЛСК).
• Трансформаторы: Межслойная изоляция в катушках сухих и масляных трансформаторов.
• Кабельные муфты: Восстановление изоляции жил при сращивании кабелей.
• Приборостроение: Мембраны, прокладки, гибкие соединения.

Техническое предупреждение: При работе с лакотканями необходимо учитывать их ограниченную стойкость к перегибам. Сильный перегиб («залом») может привести к растрескиванию лаковой пленки и снижению пробивного напряжения в этом месте. Стеклолакоткани менее чувствительны к изгибу, чем ткани на органической основе, но также требуют аккуратного обращения. Хранить рулоны следует в вертикальном положении при температуре +15…+35 °С, избегая пересыхания и склеивания слоев.

Условия реализации и поставок

Компания «Резиномир» предлагает широкий ассортимент изоляционных тканей (лакоткани, стеклоткани) оптом и в розницу со склада в Екатеринбурге. Продукция поставляется в рулонах шириной от 600 до 1000 мм. Мы работаем с электроремонтными заводами, промышленными предприятиями и частными заказчиками.

Оплата производится по безналичному расчету с выделением НДС. Возможна отгрузка целыми рулонами или на метраж (в зависимости от типа материала). Специалисты отдела продаж готовы рассчитать необходимую площадь материала, помочь с выбором марки под конкретный класс нагревостойкости и предоставить актуальный прайс-лист. На все материалы распространяется гарантия соответствия ГОСТ.

FAQ (Часто задаваемые вопросы)

1. В чем разница между ЛСМ и ЛСК?
Разница в типе пропиточного лака и, как следствие, в термостойкости. ЛСМ (лак масляный) имеет класс нагревостойкости B (+130 °С). ЛСК (лак кремнийорганический) имеет класс H (+180 °С). ЛСК выдерживает значительно более высокие температуры и агрессивные среды, но стоит дороже.

2. Можно ли использовать стеклоткань без пропитки для изоляции?
Непропитанная стеклоткань (марки Э3, Т) является пористым материалом. Сама по себе она не обеспечивает электрической герметичности, так как воздух в порах имеет низкую электрическую прочность. Непропитанную ткань используют как армирующий слой, который затем пропитывается компаундом или лаком уже в составе изделия. Для готовой изоляции нужно брать лакоткань.

3. Проводит ли лакоткань тепло?
Лакоткани обладают средней теплопроводностью. Они не являются теплоизоляторами в строительном смысле, но и не проводят тепло так хорошо, как металлы. Их основная задача — электрическая изоляция при сохранении способности отводить тепло от обмоток двигателя.

4. Каков срок хранения лакоткани?
Гарантийный срок хранения лакотканей составляет обычно от 6 до 12 месяцев со дня изготовления (зависит от марки и типа пропитки). При длительном хранении лаковая пленка может «стареть», становясь жесткой и ломкой, или, наоборот, слои в рулоне могут слипнуться (адгезировать).

5. Чем резать лакоткань?
Материал легко режется обычными портновскими ножницами или канцелярским ножом. При резке стеклолакоткани рекомендуется использовать перчатки, так как частицы стекловолокна могут вызывать раздражение кожи.
