Кольца круглые

Кольца круглые (круглого сечения) из фторопласта — это специализированные уплотнительные элементы, предназначенные для герметизации подвижных и неподвижных соединений в гидравлических, пневматических и топливных системах. Основное функциональное назначение изделий — предотвращение утечек рабочей среды (газа или жидкости) при экстремальных температурах и воздействии агрессивных химических веществ, где резиновые уплотнения (NBR, EPDM) быстро разрушаются. Фторопластовое кольцо обеспечивает надежную герметизацию стыка за счет плотной посадки и низкого коэффициента трения.

Изделия востребованы в химической промышленности, криогенной технике, пищевом производстве и медицине. Инженерно-технический отдел компании «Резиномир» осуществляет производство колец по размерам ГОСТ 9833-73 (как аналог резиновых) или по индивидуальным чертежам. Для расчета стоимости партии и консультации по выбору материала доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технология производства и материал

Изготовление колец круглого сечения из фторопласта осуществляется методом токарной обработки (вытачивания) на станках с ЧПУ из прессованных заготовок (стержней или труб). В отличие от резиновых колец, которые формуются в пресс-формах, фторопласт не обладает текучестью расплава, поэтому механическая обработка является единственным способом получения точной геометрии для мелких серий. Для крупных серий возможно применение метода автоматического прессования.

В качестве материала используется Фторопласт-4 (PTFE, политетрафторэтилен) или его модификации (композиции).

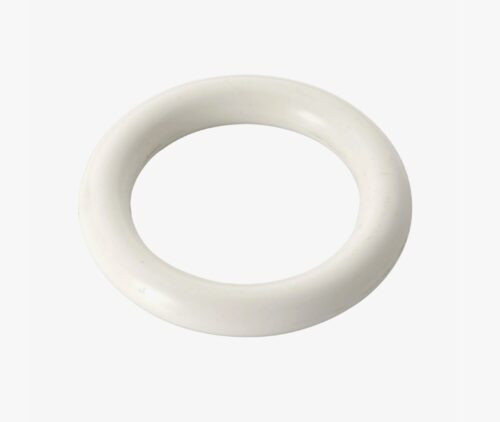

• Фторопласт-4 (чистый): Обладает максимальной химической стойкостью и широким температурным диапазоном. Белый цвет.
• Ф4К20 (с коксом): Повышенная износостойкость и твердость, меньшая хладотекучесть. Черный цвет. Применяется в подвижных узлах.
• Ф4С15 (со стекловолокном): Устойчивость к деформации под нагрузкой.

Технические характеристики и стандарты

Фторопластовые кольца часто изготавливаются как замена резиновым кольцам по ГОСТ 9833-73 (Кольца резиновые уплотнительные круглого сечения). Это означает, что их геометрические размеры (внутренний диаметр и диаметр сечения) соответствуют посадочным местам под резину, но эксплуатационные свойства определяются материалом PTFE.

Ключевые свойства колец из фторопласта:

• Химическая инертность: Абсолютная стойкость к кислотам, щелочам, растворителям, маслам и топливу.
• Термостойкость: Рабочий диапазон от -269 °C до +260 °C.
• Низкий коэффициент трения: 0,04 по стали (самосмазывающийся материал).
• Отсутствие эффекта «прилипания»: Не прикипает к металлу при длительном простое.

Таблица 1. Сравнение свойств уплотнительных колец из резины и фторопласта

Особенности применения и монтажа

Из-за высокой жесткости (модуль упругости) и низкой эластичности фторопласта, кольца из этого материала имеют специфику в применении и монтаже.

Сферы использования:

• Агрессивные среды: Уплотнение фланцев и штоков в химических реакторах.
• Высокие температуры: Системы подачи перегретого пара, термомасляные установки.
• Пищевая промышленность: Оборудование, требующее стерильности и отсутствия запаха (фторопласт физиологически инертен).
• Подвижные соединения: Уплотнение штоков и поршней гидроцилиндров с малым ходом или медленным перемещением.

Техническое предупреждение: Фторопласт практически нерастяжим. Установка цельного кольца в закрытую внутреннюю канавку (в отверстии) или на поршень (в наружную канавку) без использования специальных монтажных оправок может привести к необратимой пластической деформации или разрыву кольца. Для облегчения монтажа кольца иногда предварительно нагревают в горячей воде или масле (до +100…+150 °С), что повышает их податливость. В разъемные канавки кольца устанавливаются без проблем. Также следует учитывать хладотекучесть материала: при постоянном давлении кольцо может изменить форму, поэтому конструктив узла должен ограничивать «растекание» материала.

Условия производства и реализации

Компания «Резиномир» предлагает изготовление колец круглого сечения из фторопласта под заказ в Екатеринбурге. Мы производим уплотнения любых типоразмеров: от миниатюрных (для приборов) до крупногабаритных (для реакторов). Работаем с юридическими лицами и индивидуальными предпринимателями.

Оплата производится по безналичному расчету с выделением НДС. Возможен выпуск единичных изделий (от 1 штуки) и серийных партий. Сроки изготовления — от 3 рабочих дней (зависят от загрузки токарного участка). Специалисты готовы рассчитать стоимость заказа по чертежу или обозначению ГОСТ 9833-73, помочь с выбором материала (чистый Ф-4 или композит). Гарантируем точность размеров и чистоту поверхности.

FAQ (Часто задаваемые вопросы)

1. Можно ли заменить резиновое кольцо на фторопластовое?
Можно, если это позволяет конструкция канавки. Фторопластовое кольцо не растягивается как резиновое, поэтому установить его в неразъемную канавку на валу или в отверстии крайне сложно без повреждения. Если канавка разъемная (состоит из двух деталей), замена возможна и целесообразна при работе в агрессивной среде.

2. Что такое разрезное кольцо?
Чтобы установить жесткое фторопластовое кольцо в закрытую канавку, его иногда разрезают под углом 45 градусов. Это облегчает монтаж, но снижает герметичность (появляется стык). Такие кольца используются в основном как грязесъемники или направляющие, а не как основные уплотнения давления.

3. Нужна ли смазка при монтаже?
Фторопласт является самосмазывающимся материалом, но использование небольшого количества совместимой смазки облегчает монтаж и приработку кольца, особенно в подвижных соединениях.

4. «Течет» ли фторопластовое кольцо под нагрузкой?
Да, чистый фторопласт обладает хладотекучестью (ползучестью). Под постоянным высоким давлением он может медленно деформироваться, заполняя зазоры. Это свойство полезно для герметизации, но при наличии больших зазоров между деталями кольцо может выдавиться в зазор. В таких случаях используют защитные (опорные) кольца.

5. Как измерить размер кольца?
Размер определяется двумя параметрами: внутренним диаметром (d1d1​) и диаметром сечения (d2d2​). Измерения производятся штангенциркулем. В обозначении ГОСТ 9833-73 первые три цифры — диаметр штока, вторые три — диаметр цилиндра, последние две — диаметр сечения, умноженный на 10. Фактический размер кольца немного отличается от посадочного размера.
