Кольца прямоугольные

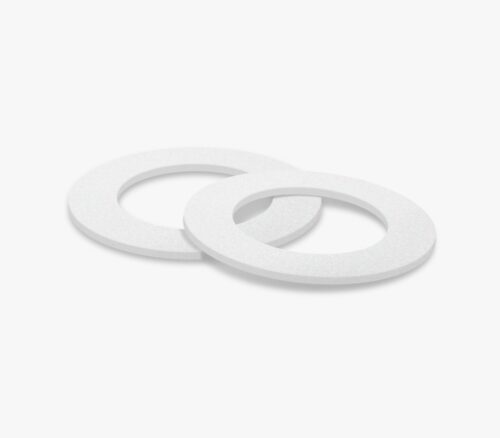

Кольца прямоугольные из фторопласта (кольца прямоугольного сечения, плоские прокладки) — это категория уплотнительных элементов, предназначенных для герметизации неподвижных фланцевых соединений, а также использования в качестве опорных, нажимных или дистанционных колец в подвижных узлах. Основное функциональное назначение изделий — обеспечение герметичности стыка при воздействии экстремальных температур, высоких давлений и агрессивных химических сред, где традиционные эластомеры (резина, паронит) теряют свои свойства.

Изделия востребованы в химическом машиностроении, пищевой промышленности, криогенной технике и запорной арматуре. Инженерно-технический отдел компании «Резиномир» осуществляет изготовление колец по чертежам заказчика или стандартам ГОСТ. Для расчета стоимости партии и консультации по выбору материала доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технология производства и материалы

Изготовление колец прямоугольного сечения осуществляется методом механической обработки (точения) на станках с ЧПУ из заготовок (труб, втулок, пластин) или методом вырубки из листового фторопласта (для тонких прокладок). Токарная обработка позволяет получить изделия с высокой точностью размеров и чистотой поверхности, что критично для герметичности.

В качестве материала используется Фторопласт-4 (PTFE) и его модификации:

• Фторопласт-4 (чистый): Белый цвет. Универсальный материал с максимальной химической стойкостью и широким температурным диапазоном.
• Ф4К20 (с коксом): Черный цвет. Обладает повышенной твердостью, износостойкостью и сопротивлением деформации под нагрузкой.
• Ф4С15 (со стекловолокном): Серый цвет. Устойчив к ползучести.

Производство заготовок и изделий регламентируется ТУ 6-05-810-88 и отраслевыми стандартами (ОСТ).

Технические характеристики и размеры

Геометрия колец определяется тремя параметрами: наружным диаметром ($D$), внутренним диаметром ($d$) и высотой/толщиной ($H$).

Ключевые свойства прямоугольных колец из фторопласта:

• Химическая инертность: Стойкость ко всем кислотам, щелочам, растворителям (кроме расплавов щелочных металлов и элементарного фтора).
• Термостойкость: Рабочий диапазон от -269 °C до +260 °C.
• Антиадгезия: Не прилипает к уплотняемым поверхностям.
• Низкий коэффициент трения: 0,04 по стали.

Таблица 1. Сравнение свойств прокладок из различных материалов

Сферы применения

Прямоугольные кольца из фторопласта являются незаменимыми в условиях, где другие материалы разрушаются.

Основные направления использования:

• Фланцевые соединения: Прокладки для трубопроводов, транспортирующих кислоты, щелочи, нефтепродукты.
• Запорная арматура: Уплотнения шпинделей вентилей, седла шаровых кранов.
• Гидравлика: Опорные и нажимные кольца для манжет, грязесъемники.
• Пищевое оборудование: Уплотнения в стерильных узлах, так как материал не выделяет вредных веществ и не впитывает запахи.

Техническое предупреждение: Фторопласт обладает свойством «хладотекучести» — он медленно деформируется (течет) под постоянной нагрузкой даже при комнатной температуре. При использовании прямоугольных прокладок во фланцевых соединениях это может привести к ослаблению затяжки болтов со временем и появлению микроутечек. Для компенсации этого эффекта рекомендуется периодически подтягивать крепеж (особенно после первого нагрева) или использовать конструкцию узла «шип-паз», ограничивающую растекание материала, либо применять наполненные марки (Ф4К20).

Условия производства под заказ

Компания «Резиномир» предлагает изготовление колец прямоугольных из фторопласта любых типоразмеров в Екатеринбурге. Мы производим плоские прокладки, шайбы, дистанционные кольца по чертежам, эскизам или образцам. Работаем с юридическими лицами и индивидуальными предпринимателями.

Оплата заказов производится по безналичному расчету с выделением НДС. Возможен выпуск единичных изделий (прототипов) и серийных партий. Сроки изготовления — от 3 рабочих дней. Специалисты готовы рассчитать стоимость заказа, помочь с выбором материала (чистый или композит) и оптимизацией размеров. Гарантируем качество материала и точность обработки.

FAQ (Часто задаваемые вопросы)

1. Чем прямоугольное кольцо отличается от круглого (O-ring)?
Прямоугольное кольцо имеет сечение в виде квадрата или прямоугольника. Оно используется в основном для неподвижных соединений (фланцы) или как опорное кольцо. Круглое кольцо (O-ring) имеет круглое сечение и является универсальным уплотнением для подвижных и неподвижных узлов. Прямоугольное кольцо лучше держит высокое давление в статике, так как имеет большую площадь контакта.

2. Можно ли использовать фторопластовую прокладку вместо паронитовой?
Да, замена возможна и целесообразна, если паронит не выдерживает химического воздействия среды или прикипает к фланцам. Однако следует учитывать, что фторопласт более скользкий и текучий, поэтому усилие затяжки и конструкцию фланца (наличие зеркала, шип-паз) нужно контролировать.

3. Нужна ли смазка при монтаже?
Фторопласт — самосмазывающийся материал, поэтому дополнительная смазка для монтажа прокладок не требуется. Она может быть полезна только для фиксации прокладки на вертикальной поверхности во время сборки.

4. «Течет» ли прокладка при нагреве?
Да, при нагреве фторопласт расширяется (коэффициент теплового расширения выше, чем у стали), а под давлением болтов деформируется. При остывании может возникнуть зазор. Поэтому на температурных циклах крепеж требует регулярной подтяжки или использования тарельчатых пружин.

5. Как заказать кольцо нестандартного размера?
Для заказа необходимо предоставить чертеж или эскиз с указанием трех размеров: наружный диаметр, внутренний диаметр и толщина. Также нужно указать рабочую среду и температуру для выбора марки материала (чистый Ф-4 или наполненный).
