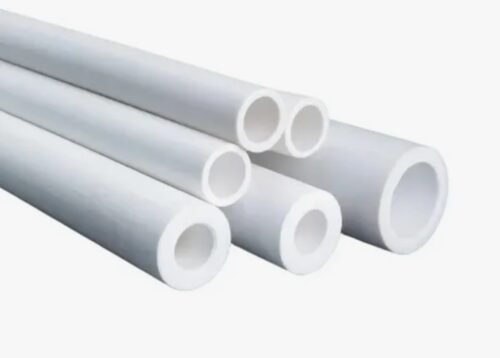

Фторопласт трубки ГОСТ 22056-76

Электроизоляционные трубки из фторопласта-4Д представляют собой специализированные защитные оболочки, производимые из тонкодисперсных модификаций политетрафторэтилена (ПТФЭ). Основное назначение данных изделий — создание надежного диэлектрического барьера на токоведущих жилах, монтажных соединениях и кабельных жгутах, эксплуатируемых в экстремальных условиях. Материал обеспечивает стабильную изоляцию при воздействии сверхвысоких частот, химически агрессивных сред и температурных перепадов, критичных для стандартных ПВХ или резиновых изоляторов.

Для предприятий Екатеринбурга, специализирующихся на приборостроении, тяжелом машиностроении и химическом синтезе, фторопластовые трубки являются безальтернативным решением при комплектации высоковольтного и термонагруженного оборудования. Технический отдел компании «Резиномир» осуществляет подбор номенклатуры согласно проектной документации. Заявки на поставку и расчет стоимости принимаются на ekb@rti-land.ru или по телефону +7 (800) 302-31-42.

Технологические особенности марки Ф-4Д

В отличие от классического прессованного фторопласта (Ф-4), трубки по ГОСТ 22056-76 изготавливаются из марки Ф-4Д (ГОСТ 14906-77). Литера «Д» указывает на дисперсную структуру исходного сырья. Процесс производства базируется на методе «паст-экструзии» (экструзии пасты). Порошок полимера смешивается с органическим нанителем (смазкой) до состояния пластичного теста, которое затем продавливается через профилирующую фильеру под высоким давлением.

Финишным этапом является термообработка, в процессе которой удаляется смазка и происходит спекание частиц полимера при температуре около +370 °C. Такая технология позволяет получать изделия с тонкими стенками (от 0,2 мм), обладающие высокой продольной ориентацией молекул и механической прочностью на разрыв, недостижимой при механической обработке заготовок.

Эксплуатационные параметры и свойства

Трубки из фторопласта-4Д относятся к классу нагревостойкости «С» и выше. Они сохраняют эластичность и диэлектрические свойства даже после длительного теплового старения.

Ключевые физико-механические характеристики:

• Диэлектрическая прочность: Варируется от 30 до 45 кВ/мм (зависит от диаметра и толщины стенки).
• Тангенс угла диэлектрических потерь: Низкий и стабильный в широком диапазоне частот, что делает материал идеальным для СВЧ-техники.
• Водопоглощение: Абсолютно гидрофобный материал (0,00%), свойства не зависят от влажности среды.
• Рабочий температурный интервал: Стабильная работа от -196 °C до +250 °C.
• Атмосферостойкость: Полная инертность к УФ-излучению, озону и радиации.

Ниже приведено сравнение фторопластовых трубок с альтернативными материалами:

Техническое примечание: При монтаже трубок на провода необходимо учитывать их жесткость. Фторопласт-4Д менее эластичен, чем силикон. При изгибе трубки с малым радиусом (менее 3-х диаметров) возможно сплющивание профиля («залом»), что снижает пробивное напряжение в точке сгиба. Для сложных трасс рекомендуется предварительный нагрев трубки до +50…+70 °C для повышения податливости.

Применение в индустриальном секторе Урала

Свердловская область является центром концентрации производств, где требования к надежности компонентов предельно высоки.

Основные направления использования трубок Ф-4Д:

1. Радиоэлектроника и СВЧ-техника: Изоляция выводов в генераторах частоты, радиолокационном оборудовании, защита коаксиальных кабелей.
2. Химическая и лабораторная техника: Использование в качестве капилляров для подачи особо чистых реагентов, кислот и щелочей в хроматографах и анализаторах (материал не загрязняет пробу).
3. Медицинское приборостроение: Изготовление катетеров, зондов и изолирующих элементов эндоскопического оборудования (биоинертность и возможность автоклавирования).
4. Авиастроение: Защита бортовой проводки от воздействия авиационного топлива, гидравлических жидкостей и перепадов температур на высоте.

Условия поставки и ассортимент

Компания «Резиномир» предлагает отгрузку электроизоляционных трубок со склада в Екатеринбурге. Продукция соответствует требованиям ГОСТ, проходит проверку на отсутствие посторонних включений и механических повреждений поверхности.

Коммерческие условия:

• Номенклатура: Внутренний диаметр от 0,3 мм до 20 мм (с шагом согласно стандарту).
• Форма отгрузки: В бухтах (на вес или метражом) или на катушках для тонких диаметров.
• Ценообразование: Зависит от веса партии. Оптом предоставляются скидки.
• Оплата: Безналичный расчет с НДС для юридических лиц.

Для расчета итоговой цены укажите в заявке типоразмер (диаметр $\times$ стенка) и необходимый объем. Мы организуем доставку по городу и области, предоставляем сертификаты качества и паспорта на каждую партию.

FAQ: Часто задаваемые вопросы

Можно ли использовать трубку как термоусадку?
Нет, трубка, изготовленная по ГОСТ 22056-76, является нетермоусаживаемой. Она имеет фиксированный диаметр. Для задач, требующих усадки, существуют специализированные трубки (маркировка ТТФ), которые проходят радиационную модификацию для проявления эффекта «памяти формы».

Какое давление выдерживает трубка при перекачке жидкости?
ГОСТ регламентирует электрические параметры, а не гидравлические. Тонкостенные трубки (стенка 0,2–0,5 мм) не рассчитаны на высокое внутреннее давление и могут деформироваться. Для напорных систем рекомендуется использовать толстостенные варианты и проводить предварительные испытания, либо выбирать армированные шланги с фторопластовым сердечником.

Сколько весит 1 метр трубки?
Вес зависит от сечения. Расчетная плотность Ф-4Д — 2,2 г/см³. Формула веса 1 метра: M(г)=3.14⋅(Dнар2−Dвн2)/4⋅2.2M(г)=3.14⋅(Dнар2​−Dвн2​)/4⋅2.2, где диаметры в мм. Например, трубка 4х0,5 мм весит около 15 грамм/метр.

Боится ли материал низких температур?
Нет, фторопласт является одним из самых морозостойких полимеров. Он не становится хрупким («не стекленеет») и сохраняет механическую прочность вплоть до криогенных температур (-196 °C), что позволяет использовать его в холодильном оборудовании и космической технике.

Как соединять такие трубки?
Фторопласт не клеится обычными клеями и не сваривается простым нагревом. Соединение осуществляется механическим способом: с помощью цанговых фитингов из нержавеющей стали или PVDF, либо методом развальцовки концов при фланцевом соединении.
