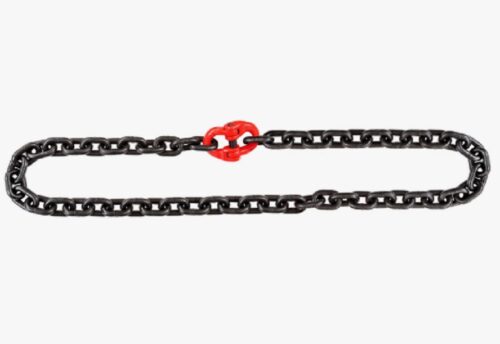

Стропы цепные УСЦ (Универсальный Строп Цепной) представляют собой замкнутое грузозахватное приспособление, выполненное из стальной круглозвенной цепи высокой прочности. Конструктивно изделие представляет собой кольцевую цепную ветвь, соединенную методом сварки или посредством специализированного соединительного звена. Отсутствие концевых захватов (крюков, скоб) определяет функциональное назначение данного типа оборудования: строповка грузов методом обвязки («на удавку») или прямого обхвата («в корзину»).
Данный вид такелажа востребован при работе с грузами, не имеющими специальных монтажных петель, рым-болтов или проушин, а также для перемещения пачек длинномерного проката, труб и бревен. Стальная основа обеспечивает возможность эксплуатации стропа в условиях экстремально высоких температур, контакта с открытым огнем и взаимодействия с абразивными поверхностями, где использование текстильных или канатных аналогов невозможно.
Для получения технической консультации, уточнения параметров совместимости или помощи в расчете грузоподъемности можно направить запрос на электронную почту ekb@rti-land.ru или связаться со специалистами инженерного отдела по телефону +7 (800) 302-31-42.
Технические характеристики и производство стропов цепных УСЦ
Изготовление универсальных цепных стропов осуществляется в соответствии с требованиями Федеральных норм и правил в области промышленной безопасности, а также руководящего документа РД 10-33-93 «Стропы грузовые общего назначения. Требования к устройству и безопасной эксплуатации» и ГОСТ EN 818-4-2011.
Материалы и методы соединения
Основным конструктивным элементом является круглозвенная калиброванная цепь. Для промышленных задач используется легированная сталь, прошедшая термическую обработку (закалку и отпуск). Стандартом отрасли является 8-й класс прочности (G80/Т8), обеспечивающий предел прочности на разрыв 800 МПа. Также возможно изготовление из цепей 10-го (G100) и 12-го классов для повышения грузоподъемности при сохранении массогабаритных показателей.
Формирование замкнутого контура (кольца) производится двумя способами:
- Сварной метод: Концы отрезка цепи соединяются контактной стыковой сваркой на специализированном оборудовании с последующей термообработкой шва.
- Модульный метод: Использование соединительного звена типа «бабочка» (Hammerlock), имеющего тот же класс прочности, что и основная цепь. Этот метод обеспечивает высокую ремонтопригодность изделия.
Грузоподъемность и классификация
Грузоподъемность стропов цепных УСЦ напрямую зависит от калибра (диаметра прутка) цепи и выбранной схемы строповки. При использовании схемы «в корзину» (U-образный обхват) рабочая нагрузка увеличивается, так как вес груза распределяется на две ветви. При схеме «на удавку» (затягивание петли) грузоподъемность снижается на 20% от номинала цепи из-за возникновения изгибающих напряжений.
Расчетные нагрузки для цепей класса G80 в различных конфигурациях:
| Калибр цепи (мм) | Номинал цепи (т) | Схема «Удавка» (т) (коэф. 0,8) | Схема «Корзина» (т) (угол 0-45°) | Разрушающая нагрузка (кН) |
|---|---|---|---|---|
| 6 | 1,12 | 0,9 | 1,6 | 45,2 |
| 8 | 2,0 | 1,6 | 2,8 | 80,4 |
| 10 | 3,15 | 2,5 | 4,25 | 126,0 |
| 13 | 5,3 | 4,25 | 7,5 | 212,0 |
| 16 | 8,0 | 6,4 | 11,2 | 320,0 |
| 20 | 12,5 | 10,0 | 17,0 | 503,0 |
| 22 | 15,0 | 12,0 | 21,2 | 608,0 |
| 26 | 21,2 | 17,0 | 30,0 | 849,0 |
| 32 | 31,5 | 25,2 | 45,0 | 1290,0 |
Техническое предупреждение: При эксплуатации цепных стропов УСЦ в условиях высоких температур необходимо применять понижающие коэффициенты грузоподъемности. В диапазоне от -40°С до +200°С нагрузка составляет 100%. При температурах +200°С…+300°С допустимая нагрузка снижается до 90%, а в диапазоне +300°С…+400°С — до 75%. Работа при температуре выше +400°С для цепей класса G80 запрещена из-за необратимых изменений структуры металла.
Применение в промышленности и условия эксплуатации
Кольцевая конфигурация делает стропы УСЦ оптимальным решением для работы с объектами цилиндрической формы и грузами с острыми гранями. Металлическая цепь не подвержена порезам, характерным для текстильных лент, и не имеет остаточных деформаций, свойственных стальным канатам (заломов).
Основные сферы применения включают:
- Металлургическое производство: Перемещение рулонов листовой стали, блюмов, слябов. Возможность работы с горячим прокатом.
- Трубная промышленность: Погрузка и укладка труб большого диаметра, связок трубного проката.
- Строительство: Монтаж железобетонных балок, колонн и свай методом обхвата.
- Лесозаготовка и деревообработка: Транспортировка пакетов пиломатериалов и бревен (цепь обеспечивает надежное сцепление с поверхностью).
Компания «Резиномир» предлагает купить стропы цепные УСЦ в Екатеринбурге и Свердловской области. Производство осуществляется по индивидуальным заказам, что позволяет получить изделие с необходимыми геометрическими параметрами.
Коммерческие условия сотрудничества:
- Производство под заказ: Изготовление стропов любой длины окружности (периметра) по Техническим Условиям (ТУ). Возможна сборка из цепей повышенной прочности (10-12 класс).
- Оплата: Работа с юридическими лицами и индивидуальными предпринимателями. Безналичный расчет с НДС.
- Ценообразование: Стоимость формируется на основании калибра цепи и длины изделия. Чтобы рассчитать цену партии оптом, необходимо направить спецификацию в отдел продаж.
- Поставка: Организация отгрузки со склада и доставка до терминала транспортной компании.
- Гарантия: Все изделия проходят стендовые испытания статической нагрузкой (+25% к номиналу) и сопровождаются паспортом качества.
Часто задаваемые вопросы (FAQ)
Как правильно измеряется длина стропа УСЦ?
Существует два параметра длины: L (полезная рабочая длина в сложенном виде) и L окр. (длина окружности). При заказе критически важно указывать, какой именно параметр имеется в виду. Обычно в паспорте изделия указывается длина в сложенном виде (расстояние между точками захвата при вытягивании стропа в линию). Длина окружности ровно в два раза больше рабочей длины.
В чем преимущество УСЦ перед кольцевым канатным стропом (УСК)?
Цепной строп УСЦ значительно долговечнее канатного (УСК). Он не боится острых кромок груза, его сложнее перерезать или повредить. Также цепь выдерживает высокие температуры и открытый огонь, тогда как канат имеет органический сердечник, который выгорает, или смазку, которая воспламеняется. Кроме того, цепной строп ремонтопригоден.
Можно ли ремонтировать строп УСЦ?
Да, цепные стропы подлежат ремонту. Если поврежден участок цепи или соединительное звено, их можно заменить на новые элементы того же класса прочности. Ремонт сваркой в кустарных условиях запрещен. После замены элементов строп должен пройти повторные испытания.
Как определить износ цепи?
Изделие подлежит выбраковке при обнаружении трещин, разрывов, деформации звеньев. Критическим считается уменьшение диаметра прутка звена более чем на 10% вследствие механического истирания и удлинение звена (пластическая деформация) более чем на 3% от первоначального размера.
Можно ли использовать УСЦ для хрупких грузов?
Использование «голой» цепи для хрупких, полированных или окрашенных грузов не рекомендуется, так как твердый металл может повредить поверхность. В таких случаях следует использовать защитные чехлы (полиуретановые, текстильные) или выбирать текстильные кольцевые стропы.
