Хомут силовой с Т-болтом и пружиной W2 НЕРЖ
Показаны все результаты (3)Цены: по возрастанию
Хомут силовой с Т-болтом и пружиной W2 НЕРЖ представляет собой специализированное крепежное изделие, разработанное для герметизации соединений в гидравлических и пневматических системах, подверженных значительным температурным перепадам и вибрационным нагрузкам. Ключевой особенностью конструкции является наличие демпферной пружины, которая обеспечивает постоянное радиальное давление на патрубок, компенсируя тепловое расширение и сжатие материалов. Это предотвращает утечку рабочей среды и самопроизвольное ослабление фиксации при циклических изменениях температуры.
Изделия широко применяются для крепления армированных патрубков систем наддува (интеркулеров), систем охлаждения двигателей внутреннего сгорания, а также в промышленных трубопроводах, транспортирующих жидкости и газы под давлением. Конструкция с Т-образным болтом позволяет прикладывать высокий момент затяжки без риска срыва резьбы или деформации замка. Для получения технической консультации по подбору типоразмера или оформления заявки можно воспользоваться электронной почтой ekb@rti-land.ru или телефоном +7 (800) 302-31-42.
Технические особенности и материалы хомута силового с Т-болтом и пружиной W2 НЕРЖ
Производство данных изделий базируется на стандартах DIN 3017-3, регламентирующих геометрию и прочностные характеристики силовых крепежных элементов. Технология изготовления включает штамповку ленты, формовку мостиков и сборку винтового механизма с пружинным блоком.
Классификация материалов W2
Маркировка W2 указывает на комбинированный состав материалов, обеспечивающий баланс между коррозионной стойкостью и механической прочностью.
- Лента и корпус замка: Изготавливаются из ферритной нержавеющей стали марки AISI 430 (российский аналог 12Х17). Данный сплав устойчив к атмосферной коррозии, воздействию воды и нефтепродуктов.
- Болт, пружина и цапфы: Выполняются из углеродистой стали с цинковым покрытием (слой цинка не менее 8–10 мкм). Высокопрочная сталь болта необходима для выдерживания значительных усилий на разрыв при затяжке, которые могут превышать предел текучести нержавеющих сплавов.
Такое сочетание позволяет эксплуатировать изделия в умеренно агрессивных средах, обеспечивая длительный срок службы при сохранении высоких силовых характеристик.
Конструкция и принцип действия пружинного механизма

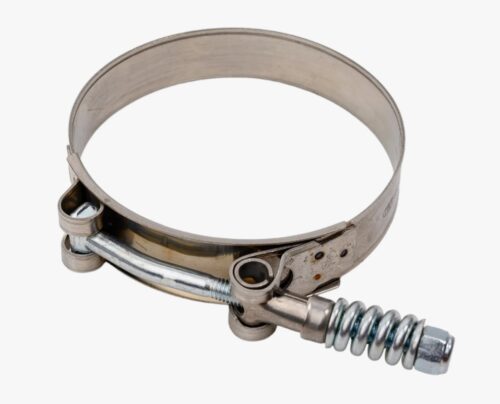

Хомут силовой с Т-болтом и пружиной W2 НЕРЖ оснащен спиральной пружиной, установленной на стяжном болте. При монтаже пружина сжимается, аккумулируя упругую энергию. В процессе эксплуатации, когда резиновый или силиконовый патрубок расширяется от нагрева, пружина сжимается дополнительно, предотвращая передавливание шланга. При охлаждении и уменьшении диаметра патрубка пружина разжимается, выбирая образовавшийся зазор и сохраняя герметичность соединения. Т-образная головка болта надежно фиксируется в петле ленты, исключая проворачивание при монтаже.
Технические параметры и типоразмеры
Изделия классифицируются по диапазону диаметров обжима. Ширина ленты зависит от диаметра и составляет, как правило, 19 мм, 22 мм или 25 мм для крупных размеров. Толщина ленты варьируется от 0,6 до 1,0 мм. Края ленты имеют отбортовку (закругление), что предотвращает повреждение внешнего слоя рукава при сильной затяжке.
Техническое предупреждение: При установке силовых пружинных хомутов критически важно соблюдать регламентированный момент затяжки. Чрезмерное усилие может привести к полному смыканию витков пружины, что исключит ее демпфирующую функцию и превратит хомут в жесткое соединение, лишенное способности компенсировать тепловые расширения.
Сферы применения в промышленности и автомеханике
Способность поддерживать постоянное усилие обжима делает данный тип крепежа безальтернативным в узлах с высокими динамическими нагрузками. Основные отрасли применения включают:
- Автомобилестроение и спецтехника: Крепление патрубков турбонаддува (интеркулеров), силиконовых шлангов систем охлаждения (радиаторов) на грузовых автомобилях, автобусах и строительной технике.
- Сельское хозяйство: Системы подачи воздуха и жидкостей на тракторах и комбайнах.
- Генераторные установки: Вибронагруженные соединения выхлопных и охлаждающих систем дизель-генераторов.
- Промышленное оборудование: Фиксация рукавов на насосном и компрессорном оборудовании.
Сравнение характеристик материалов хомутов:
| Класс по DIN 3017 | Материал ленты | Материал болта | Магнитные свойства ленты | Сфера применения |
|---|---|---|---|---|
| W1 | Оцинкованная сталь | Оцинкованная сталь | Магнитится | Сухие помещения, малые нагрузки |
| W2 | Нержавеющая сталь AISI 430 | Оцинкованная сталь | Магнитится | Автотехника, внешняя среда |
| W4 | Нержавеющая сталь AISI 304 | Нержавеющая сталь AISI 304 | Слабо магнитится | Пищевая промышленность, влажная среда |
| W5 | Нержавеющая сталь AISI 316 | Нержавеющая сталь AISI 316 | Не магнитится | Химическая промышленность, морская вода |
Компания «Резиномир» осуществляет поставки промышленных комплектующих в Екатеринбурге и Свердловской области. Мы предлагаем купить хомуты силовые с Т-болтом и пружиной W2 оптом для обеспечения потребностей производственных предприятий и сервисных центров.
Коммерческие условия сотрудничества:
- Поставка: Возможна отгрузка продукции со склада или комплектация крупных партий под заказ согласно графику потребностей клиента.
- Оплата: Работаем с юридическими лицами и индивидуальными предпринимателями по безналичному расчету.
- Ценообразование: Чтобы рассчитать стоимость заказа, рекомендуется отправить спецификацию в отдел продаж. Цены зависят от объема партии и типоразмеров изделий. Прайс-лист на базовые позиции предоставляется по запросу.
- Гарантия: На всю продукцию распространяется гарантия соответствия заявленным техническим характеристикам и стандартам DIN.
Часто задаваемые вопросы (FAQ)
Для чего нужна пружина в конструкции хомута?
Пружина выполняет роль автоматического компенсатора. В системах «воздух-воздух» (интеркулеры) или «вода-воздух» происходят значительные перепады температур. Шланг и металлический патрубок расширяются и сжимаются с разной скоростью. Пружина выбирает люфт при охлаждении («усадке» шланга) и предотвращает передавливание при нагреве, сохраняя герметичность без необходимости периодической подтяжки.
Магнитится ли хомут W2?
Да, хомут класса W2 магнитится. Лента изготавливается из ферритной нержавеющей стали AISI 430, которая обладает магнитными свойствами. Болт выполнен из углеродистой стали и также магнитится. Это нормальное физическое свойство данных материалов и не является признаком низкого качества или несоответствия стандарту W2.
Можно ли использовать хомут W2 в морской воде?
Не рекомендуется. Для эксплуатации в условиях прямого контакта с морской водой, кислотами или щелочами следует выбирать изделия класса W5 (кислотостойкая сталь AISI 316). Цинк на болте хомута W2 в соленой среде быстро окислится, что приведет к коррозии узла затяжки.
Как правильно выбрать размер хомута с Т-болтом?
Диапазон регулировки силовых хомутов невелик (обычно 6–8 мм). Необходимо измерить внешний диаметр шланга, надетого на патрубок. Полученное значение должно находиться примерно в середине рабочего диапазона хомута. Например, для шланга с внешним диаметром 66 мм оптимально подойдет хомут 63–71 мм.
Какой инструмент использовать для монтажа?
Для затяжки гайки Т-болта рекомендуется использовать торцевую головку или накидной ключ. Использование рожковых ключей может привести к срыву граней гайки при приложении высокого момента затяжки. Для точного контроля усилия желательно применять динамометрический ключ.
