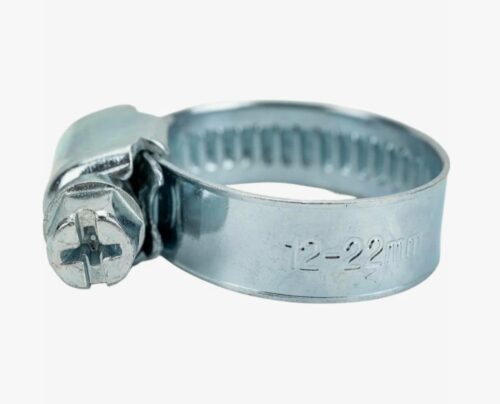

Хомуты червячные 12 мм W1 ОЦ

Хомуты червячные 12 мм W1 ОЦ представляют собой класс механических соединительных элементов, предназначенных для герметизации и фиксации жестких и гибких трубопроводов, шлангов и патрубков. Отличительной особенностью данной категории является увеличенная ширина металлической ленты (12 мм), что обеспечивает большую площадь пятна контакта и позволяет прикладывать повышенный момент затяжки по сравнению с аналогами шириной 9 мм. Изделия классифицируются как крепеж общего назначения (General Purpose) и изготавливаются из углеродистой стали с защитным цинковым покрытием.

Основная функциональная задача изделий — создание равномерного радиального усилия обжима, предотвращающего утечку рабочей среды (жидкости, газа, технических масел) в местах соединения шланга с арматурой. Конструкция с червячным приводом позволяет плавно регулировать диаметр, обеспечивая герметичность даже в условиях вибрационных нагрузок и перепадов давления. Данный тип крепежа широко востребован в автомобилестроении, коммунальном хозяйстве и общепромышленном секторе.

Для получения технической консультации, уточнения наличия типоразмеров или оформления заявки можно отправить запрос на электронную почту ekb@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Производство и стандартизация хомутов червячных 12 мм W1 ОЦ

Изготовление хомутов данной группы осуществляется в строгом соответствии с международными и российскими стандартами. Основным нормативным документом, регламентирующим геометрические параметры и методы испытаний, является немецкий стандарт DIN 3017-1. В российской системе стандартизации аналогом выступает ГОСТ 28191-89 «Хомуты зажимные для рукавов».

Материалы и класс стойкости W1

Обозначение W1 указывает на класс материалов, используемых в конструкции, согласно классификации DIN 3017. Для категории хомуты червячные 12 мм W1 ОЦ это означает использование углеродистой стали для всех компонентов изделия:

1. Лента: Конструкционная сталь с гальваническим цинкованием.
2. Замок (корпус): Углеродистая сталь, оцинкованная.
3. Винт: Углеродистая сталь (класс прочности не ниже 4.8) с цинковым покрытием.

Слой цинка (ОЦ) наносится методом электролитического цинкования с последующей пассивацией (хроматированием). Толщина покрытия составляет, как правило, от 6 до 10 мкм. Это обеспечивает базовую защиту от коррозии в условиях нормальной влажности и отсутствия агрессивных химических сред. Изделия обладают магнитными свойствами.

Технология изготовления

Производственный цикл включает штамповку ленты из рулонной стали, формовку корпуса замка и накатку резьбы на винт. Лента шириной 12 мм может иметь два типа исполнения внутренней поверхности:

• Гладкая: С выдавленными наружу зубцами (отбортовка). Такая конструкция защищает наружный слой резинового рукава от повреждения при сильной затяжке.
• Сквозная перфорация: Обеспечивает жесткое сцепление с резьбой винта, позволяя передавать высокий крутящий момент, но требует аккуратности при монтаже на мягких шлангах.

Замок соединяется с лентой механическим способом (прессованием) или точечной сваркой, в зависимости от технологии конкретного производителя. Цельноштампованный корпус замка считается более устойчивым к разрыву при высоких нагрузках.

Технические параметры и сферы применения

Ключевым преимуществом ленты шириной 12 мм является способность распределять давление по большей площади шланга. Это снижает риск передавливания и разрушения армирующего слоя рукава, что особенно актуально для патрубков большого диаметра и систем, работающих под давлением.

Характеристики и моменты затяжки

Рабочие параметры определяются диаметром хомута и качеством стали.

• Ширина ленты: 12 мм (допуск ±0,5 мм).
• Толщина ленты: Обычно составляет 0,7–1,0 мм.
• Тип винта: С шестигранной головкой (обычно 7 мм) и шлицем под отвертку (прямой или Phillips).
• Коррозионная стойкость: Выдерживают не менее 72–144 часов в камере солевого тумана до появления красной ржавчины (в зависимости от толщины цинкового слоя).

Сравнительная таблица рекомендуемых моментов затяжки:

Важно: При монтаже хомутов червячных 12 мм W1 ОЦ на ответственных узлах рекомендуется использовать динамометрический ключ. Превышение момента затяжки, указанного в спецификации DIN 3017, может привести к срыву резьбы винта, разрушению замка или необратимой деформации ленты («слизыванию» насечек), что сделает соединение негерметичным.

Области эксплуатации

Благодаря оптимальному соотношению стоимости и физико-механических характеристик, оцинкованные хомуты W1 с широкой лентой применяются в различных отраслях:

• Автомобильная промышленность: Крепление патрубков системы охлаждения, вентиляции картера, воздушных фильтров на грузовом и коммерческом транспорте.
• Строительство: Фиксация временных трубопроводов, рукавов подачи воды и растворов.
• Сельское хозяйство: Ремонт и обслуживание систем орошения, гидроприводов низкого давления на спецтехнике.
• Вентиляция и кондиционирование: Монтаж гибких воздуховодов.

Компания «Резиномир» предлагает купить хомуты червячные 12 мм W1 ОЦ оптом в Екатеринбурге и Свердловской области. Мы обеспечиваем поставки крепежных изделий, соответствующих требованиям ГОСТ и DIN, для производственных и торгующих предприятий.

Коммерческие условия сотрудничества:

1. Поставка: Осуществляется отгрузка со склада. Возможна комплектация сборных заказов различными типоразмерами.
2. Работа под заказ: При отсутствии необходимого объема на складе возможна оперативная поставка партии под заказ с завода-изготовителя.
3. Оплата: Работаем с юридическими лицами и индивидуальными предпринимателями по безналичному расчету с НДС.
4. Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить заявку с указанием номенклатуры и количества. Прайс-лист формируется с учетом объема закупки.
5. Гарантия: На продукцию предоставляются сертификаты соответствия и паспорта качества.

Мы предлагаем проверенные решения для герметизации соединений, обеспечивающие безопасность и долговечность инженерных систем.

Часто задаваемые вопросы (FAQ)

В чем отличие хомутов с лентой 9 мм и 12 мм?
Хомуты шириной 12 мм обладают большей прочностью на разрыв и позволяют прикладывать более высокий крутящий момент при затяжке. Широкая лента обеспечивает лучшее распределение давления на шланг, снижая риск его повреждения. Изделия 12 мм рекомендуются для шлангов диаметром от 20-30 мм и выше, а также для более ответственных соединений.

Что означает маркировка W1 ОЦ?
Маркировка W1 (по DIN 3017) означает, что все детали хомута (лента, корпус, винт) изготовлены из углеродистой стали. Аббревиатура ОЦ (оцинкованный) указывает на наличие защитного цинкового покрытия, предотвращающего коррозию.

Можно ли использовать хомуты W1 на улице?
Хомуты класса W1 предназначены преимущественно для эксплуатации внутри помещений или в неагрессивных средах. При использовании на открытом воздухе, под воздействием осадков, цинковое покрытие со временем окисляется. Для уличных условий или влажных сред рекомендуется использовать хомуты класса W2 (лента из нержавеющей стали) или W4 (полностью нержавеющие).

Как подобрать размер червячного хомута?
Размер хомута указывается диапазоном, например, 25-40 мм. Для правильного выбора необходимо измерить внешний диаметр шланга, надетого на штуцер. Этот диаметр должен находиться примерно в середине рабочего диапазона хомута. Не рекомендуется выбирать хомут «впритык» к нижнему или верхнему пределу диапазона.

Какой инструмент нужен для монтажа?
Винты хомутов червячных 12 мм W1 обычно имеют комбинированную головку: шестигранник (чаще всего 7 мм) со шлицем под крестовую (Phillips) или плоскую отвертку. Для обеспечения максимального момента затяжки и предотвращения соскальзывания инструмента рекомендуется использовать торцевую головку или гибкий вал с шестигранной насадкой.
