Хомуты червячные 9 мм W1 ОЦ

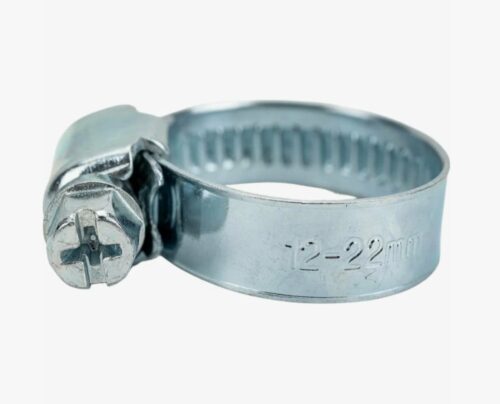

Хомуты червячные 9 мм W1 ОЦ представляют собой наиболее распространенный тип механического крепежа для герметизации соединений в гидравлических и пневматических системах низкого и среднего давления. Изделие состоит из штампованной ленты шириной 9 мм, замка с червячным винтом и защитного цинкового покрытия. Конструкция обеспечивает равномерное распределение радиального усилия по периметру шланга, предотвращая утечки рабочей среды.

Функциональное назначение данной категории крепежа — фиксация резиновых рукавов, патрубков и гибких воздуховодов на жестких штуцерах. Класс W1 указывает на использование углеродистой стали для всех компонентов изделия, что делает их оптимальным решением для эксплуатации в неагрессивных средах и внутри помещений. Изделия востребованы в автомобилестроении, вентиляционных системах и общепромышленном применении.

Для получения технической консультации по подбору типоразмеров или оформления заявки можно воспользоваться электронной почтой ekb@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.

Производство и стандартизация хомутов червячных 9 мм W1 ОЦ

Изготовление хомутов осуществляется методом холодной штамповки с последующей гальванической обработкой. Производственный процесс и геометрические параметры регламентируются немецким стандартом DIN 3017-1, который является общепринятым эталоном в данной отрасли. В российской системе стандартизации технические требования к аналогичным изделиям описаны в ГОСТ 28191-89 «Хомуты зажимные для рукавов» (тип 1 — червячные).

Материалы и защитное покрытие

Классификация W1 согласно DIN 3017 подразумевает, что лента, корпус замка и винт изготовлены из углеродистой конструкционной стали. Для защиты от коррозии на поверхность наносится слой цинка (ОЦ) толщиной 6–10 мкм методом электролитического цинкования с последующей пассивацией (хроматированием).

Свойства материалов:

• Лента: Сталь конструкционная, пластичная, позволяющая плотно облегать профиль шланга. Края ленты имеют отбортовку (закругление) для предотвращения повреждения наружного слоя рукава.
• Винт: Сталь класса прочности не ниже 4.8. Головка винта обычно имеет шестигранный профиль (7 мм) с комбинированным шлицем (прямой + крестообразный Phillips/Pozidriv).
• Коррозионная стойкость: В камере солевого тумана (ISO 9227) покрытие выдерживает не менее 72–144 часов до появления следов красной коррозии.

Технические параметры и моменты затяжки

Ширина ленты 9 мм является стандартом для легких серий хомутов. В отличие от 12-миллиметровых аналогов, хомуты червячные 9 мм W1 ОЦ обеспечивают меньшее пятно контакта, но обладают большей гибкостью, что позволяет использовать их на шлангах малого диаметра (от 8 мм).

Ключевым параметром надежности соединения является момент затяжки. Превышение рекомендуемых значений может привести к срыву резьбы или разрушению замкового механизма.

Лента может иметь два типа исполнения внутренней поверхности:

1. С накаткой: Гладкая внутренняя сторона с выдавленными наружу насечками. Наиболее щадящий вариант для шлангов.
2. С просечкой: Сквозные отверстия для зацепления с винтом. Обеспечивает жесткую фиксацию, но при высоком давлении резина может выдавливаться в отверстия.

Техническое предупреждение: Хомуты класса W1 (оцинкованная сталь) не предназначены для эксплуатации в условиях прямого контакта с морской водой, кислотами, щелочами или при постоянном воздействии атмосферных осадков. В таких условиях цинковое покрытие окисляется, что приводит к коррозии основного металла и потере функциональности замка. Для агрессивных сред следует выбирать классы W4 или W5.

Сферы применения в промышленности

Благодаря доступности и достаточной прочности, оцинкованные хомуты с лентой 9 мм занимают значительную долю рынка крепежных изделий.

Основные направления использования:

• Автомобильная промышленность: Крепление патрубков системы охлаждения, топливных шлангов, магистралей омывателя, вентиляции картера.
• Системы вентиляции и кондиционирования: Фиксация гибких воздуховодов, гофр, теплоизоляции на трубах.
• Сельское хозяйство: Ремонт гидравлических систем низкого давления на спецтехнике, монтаж поливочного оборудования.
• Коммунальное хозяйство: Временная герметизация трубопроводов, крепление шлангов на насосном оборудовании.

Компания «Резиномир» предлагает купить хомуты червячные 9 мм W1 ОЦ в Екатеринбурге и Свердловской области. Ассортимент включает полный размерный ряд, соответствующий стандартам DIN и ГОСТ. Мы работаем с производственными предприятиями и торговыми организациями, обеспечивая стабильные поставки.

Коммерческие условия сотрудничества:

1. Поставка: Осуществляется отгрузка продукции со склада. Возможна комплектация партий под заказ с учетом специфических требований к типоразмерам.
2. Оплата: Расчеты производятся безналичным способом с юридическими лицами и ИП (с НДС).
3. Ценообразование: Стоимость зависит от объема закупки. Чтобы рассчитать стоимость партии оптом, необходимо направить спецификацию в отдел продаж. Прайс-лист на базовые позиции предоставляется по запросу.
4. Консультация: Специалисты компании помогают подобрать аналоги и предлагают оптимальные решения по крепежу.
5. Гарантия: На все изделия распространяется гарантия соответствия заявленным техническим характеристикам и классу покрытия.

Мы предлагаем проверенные решения для фиксации рукавов, обеспечивающие герметичность и безопасность инженерных сетей.

Часто задаваемые вопросы (FAQ)

В чем разница между хомутами W1 и W2?
Различие заключается в материалах. Класс W1 (данная категория) полностью изготовлен из оцинкованной углеродистой стали. Класс W2 имеет ленту и корпус из нержавеющей стали (AISI 430), а винт — из оцинкованной. Хомуты W2 обладают более высокой коррозионной стойкостью, но стоят дороже.

Можно ли использовать хомут 9 мм вместо 12 мм?
Хомут с лентой 9 мм имеет меньший предел прочности на разрыв и меньший допустимый момент затяжки. Замена допустима только на шлангах малого диаметра (до 20-30 мм) и в системах с низким давлением. Для ответственных узлов и больших диаметров рекомендуется использовать ленту 12 мм.

Являются ли эти хомуты многоразовыми?
Конструктивно червячный механизм допускает многократное завинчивание и отвинчивание. Однако при повторном использовании необходимо осмотреть ленту на отсутствие деформаций, а резьбу винта — на отсутствие повреждений. При наличии коррозии или «слизанных» граней хомут подлежит замене.

Как правильно выбрать размер хомута?
Размер хомута указывается диапазоном, например, 16–27 мм. Для выбора необходимо измерить внешний диаметр шланга, надетого на штуцер. Этот диаметр должен попадать в середину рабочего диапазона хомута. Не рекомендуется использовать хомут на предельных значениях его раскрытия.

Каким инструментом затягивать хомут?
Винт хомута имеет головку под шестигранник (обычно 7 мм) и шлиц (прямой или крестовой). Для обеспечения надежной затяжки рекомендуется использовать торцевую головку или гибкий вал с битой. Использование отвертки не всегда позволяет достичь необходимого момента затяжки, особенно в труднодоступных местах.
