Хомуты стяжные mini W1
Показаны все результаты (3)Цены: по возрастанию

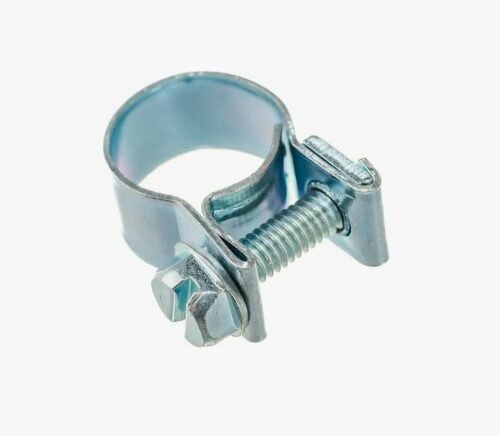

Хомуты стяжные mini W1 (также известные как мини-хомуты или болтовые хомуты для малых диаметров) представляют собой специализированный вид крепежа, разработанный для герметизации соединений тонкостенных шлангов и трубок малого сечения. Конструктивно изделие отличается от классических червячных аналогов: вместо винта с просечной лентой здесь используется механизм, где винт взаимодействует с отформованной гайкой, впрессованной в ушки ленты. Это обеспечивает равномерное круговое обжатие без деформации и перекручивания шланга, что критически важно для патрубков с малым внешним диаметром (обычно от 6 до 20 мм).
Функциональное назначение изделий — создание надежного, герметичного соединения в топливных системах, линиях подачи воздуха и технических жидкостей низкого давления. Благодаря компактным размерам головки винта и отсутствию выступающих частей ленты, хомуты серии mini оптимальны для монтажа в условиях ограниченного пространства. Для получения технической консультации по подбору типоразмеров или оформления заявки можно воспользоваться электронной почтой ekb@rti-land.ru или связаться с отделом продаж по телефону +7 (800) 302-31-42.
Технические характеристики и производство хомутов стяжных mini W1
Производство мини-хомутов регламентируется стандартом DIN 3017, определяющим геометрические параметры и требования к материалам. Изделия класса W1 полностью изготавливаются из углеродистой стали с защитным гальваническим покрытием.
Материалы и конструкция
В соответствии с классификацией W1, все элементы хомута (лента и винт) выполнены из конструкционной стали. Для защиты от коррозии применяется цинковое покрытие толщиной 6–8 мкм с последующей пассивацией (хроматированием), что обеспечивает устойчивость к воздействию влаги и технических масел.
Особенности конструкции:
- Лента: Имеет закругленные кромки (отбортовку), которые предотвращают повреждение внешнего слоя резинового или силиконового шланга при затяжке. Ширина ленты для серии mini обычно составляет 9 мм.
- Замковый механизм: Состоит из винта с метрической резьбой и профилированной скобы (гайки). При затягивании винта ушки ленты сближаются, уменьшая диаметр кольца. Такая схема исключает «проскальзывание» резьбы, характерное для червячных хомутов малого диаметра.
- Винт: Имеет цилиндрическую или шестигранную головку со шлицем под отвертку (прямой или крестообразный).
Типоразмеры и параметры затяжки
Хомуты стяжные mini W1 выпускаются в узком диапазоне диаметров, так как предназначены для специфических задач. Важно учитывать, что диапазон регулировки у мини-хомутов значительно меньше, чем у червячных (обычно 1–2 мм), поэтому подбор должен быть максимально точным.
Таблица распространенных типоразмеров:
| Диапазон обжима (мм) | Ширина ленты (мм) | Толщина ленты (мм) | Рекомендуемый момент затяжки (Н·м) |
|---|---|---|---|
| 6 — 8 | 9 | 0.4 — 0.6 | 1.2 |
| 7 — 9 | 9 | 0.4 — 0.6 | 1.2 |
| 8 — 10 | 9 | 0.4 — 0.6 | 1.5 |
| 9 — 11 | 9 | 0.4 — 0.6 | 1.5 |
| 10 — 12 | 9 | 0.6 | 1.5 |
| 11 — 13 | 9 | 0.6 | 1.5 |
| 12 — 14 | 9 | 0.6 | 1.5 |
| 13 — 15 | 9 | 0.6 | 1.5 |
| 14 — 16 | 9 | 0.6 | 1.8 |
| 15 — 17 | 9 | 0.6 | 1.8 |
Техническое предупреждение: При монтаже мини-хомутов следует избегать чрезмерного усилия затяжки. Из-за малого диаметра и рычажного принципа действия замка, перетяжка может привести к деформации патрубка (особенно пластикового) или разрушению резьбы винта. Рекомендуется использовать динамометрическую отвертку.
Сферы применения в промышленности
Благодаря способности обеспечивать герметичность на малых диаметрах без образования «углов» (утечек в зоне замка), хомуты mini востребованы в точном машиностроении и автомобильной отрасли.
Основные направления использования:
- Автомобилестроение: Крепление топливных шлангов (бензопроводов), трубок стеклоомывателя, вакуумных магистралей, системы вентиляции картера.
- Бытовая техника: Фиксация шлангов подачи воды и слива в стиральных и посудомоечных машинах, кофемашинах.
- Газовое оборудование: Монтаж шлангов низкого давления на газовых горелках и редукторах (при наличии соответствующих допусков).
- Пневматика: Соединение трубок в системах управления и автоматики.
Компания «Резиномир» предлагает купить хомуты стяжные mini W1 в Екатеринбурге и Свердловской области. Мы поставляем продукцию, соответствующую европейским стандартам качества DIN 3017.
Коммерческие условия сотрудничества:
- Ассортимент: В наличии полный размерный ряд для шлангов диаметром от 6 мм.
- Поставка: Возможна отгрузка мелким и крупным оптом со склада.
- Оплата: Безналичный расчет для юридических лиц и ИП (с НДС).
- Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить заявку с указанием типоразмеров и количества. Прайс-лист формируется в зависимости от объема партии.
- Гарантия: Предоставление сертификатов соответствия на партию товара.
Мы предлагаем проверенные решения для герметизации малых диаметров, исключающие протечки и повреждение шлангов.
Часто задаваемые вопросы (FAQ)
В чем преимущество мини-хомута перед червячным на малых диаметрах?
Червячный хомут при затяжке на малом диаметре (менее 12-14 мм) часто образует «ступеньку» или «домик» в зоне замка, из-за чего герметичность нарушается. Кроме того, жесткая лента червячного хомута плохо облегает малый радиус. Мини-хомут имеет конструкцию, которая обеспечивает идеально круглое обжатие, равномерно распределяя давление даже на трубках диаметром 6–8 мм.
Как правильно подобрать размер мини-хомута?
Диапазон регулировки мини-хомута очень мал (обычно всего 2 мм). Поэтому необходимо точно измерить внешний диаметр шланга, надетого на штуцер. Выбирать нужно размер, в середину диапазона которого попадает измеренный диаметр. Например, для шланга 10.5 мм подойдет хомут 10-12 мм или 9-11 мм.
Можно ли использовать хомут W1 для бензина?
Да, оцинкованная сталь устойчива к воздействию бензина и масел, попадающих на поверхность хомута снаружи. Сама конструкция обеспечивает надежную герметизацию топливных шлангов низкого давления. Однако для погружения в бензобак такие хомуты не рекомендуются (требуется нержавеющая сталь).
Какой инструмент нужен для монтажа?
Винт мини-хомута обычно имеет головку под шлицевую (плоскую) или крестовую отвертку. Также часто встречается шестигранная головка (обычно 7 мм), которую можно затягивать торцевым ключом. Торцевой ключ предпочтительнее, так как он предотвращает соскальзывание и повреждение шлица.
Является ли хомут многоразовым?
Да, конструкция мини-хомута допускает многократный монтаж и демонтаж. Резьбовое соединение винт-гайка надежнее, чем червячная пара, и меньше подвержено износу. Однако при каждом демонтаже следует проверять состояние ленты на предмет усталостных трещин в месте сгиба ушек.
