U-скобы ГОСТ 24137-80

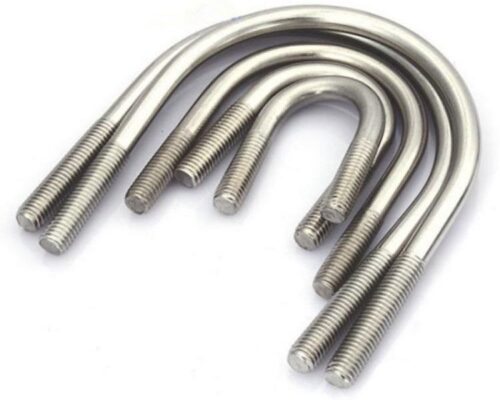

U-скобы ГОСТ 24137-80 (хомуты U-образные) представляют собой специализированные крепежные изделия, предназначенные для жесткой или скользящей фиксации трубопроводов круглого сечения к несущим основаниям, консолям и металлическим конструкциям. Конструктивно изделие выполнено в виде металлической шпильки, изогнутой в форме дуги, с метрической резьбой на обоих концах. Геометрия скобы обеспечивает плотный охват трубы, предотвращая ее поперечное смещение под воздействием вибрации или потока рабочей среды.

Данный тип крепежа является неотъемлемым элементом при монтаже инженерных коммуникаций в промышленном и гражданском строительстве. Он обеспечивает проектное положение магистралей водоснабжения, газораспределения, пожаротушения и вентиляции. Применение стандартизированных изделий гарантирует надежность узла крепления и соответствие нормам безопасности при эксплуатации трубопроводов диаметром от 15 до 540 мм.

Для получения технической консультации, уточнения параметров или оформления заявки на поставку продукции можно направить запрос на электронную почту ekb@rti-land.ru или связаться со специалистами отдела продаж по телефону +7 (800) 302-31-42.

Технология производства и материальное исполнение

Изготовление U-образных скоб регламентируется межгосударственным стандартом ГОСТ 24137-80 «Детали крепления трубопроводов. Хомуты. Конструкция и размеры». Технологический процесс включает в себя резку калиброванного металлического прутка (круга) в размер, накатку резьбы и холодную гибку на профилегибочном оборудовании для придания требуемого радиуса кривизны.

Применяемые марки стали и защитные покрытия

Выбор материала для производства скоб зависит от условий эксплуатации и климатического исполнения. Основные используемые марки стали:

• Углеродистая сталь (Ст3, Ст20, Ст35): Применяется для изделий общепромышленного назначения, эксплуатируемых в неагрессивных средах при температурах до -40°С.
• Низколегированная сталь (09Г2С): Используется для районов с холодным климатом (до -60°С) и ответственных конструкций, требующих повышенной прочности.
• Нержавеющая сталь (12Х18Н10Т, AISI 304/316): Необходима для объектов химической, пищевой промышленности или при монтаже на открытом воздухе в условиях высокой влажности.

Для защиты от коррозии углеродистые стали подвергаются гальваническому цинкованию (толщина покрытия 6–9 мкм) или термодиффузионному цинкованию. Это значительно продлевает срок службы крепежного узла. В комплект поставки обычно входят две гайки и две шайбы, соответствующие диаметру резьбы.

Технические параметры и типоразмеры U-скоб

Стандарт ГОСТ 24137-80 четко определяет геометрические размеры скоб в привязке к условному проходу трубы (Dy) и ее наружному диаметру (Dн). Соблюдение этих параметров критично для обеспечения плотного прилегания и исключения люфтов.

Основные характеристики:

• Диаметр прутка: Варьируется от 8 до 24 мм в зависимости от нагрузки.
• Резьба: Метрическая, от М8 до М24.
• Радиус гиба: Соответствует внешнему радиусу закрепляемой трубы.

Классификация по диаметрам

Ниже приведена таблица соответствия основных типоразмеров U-скоб диаметрам трубопроводов:

Техническое предупреждение: При монтаже трубопроводов, подверженных значительному тепловому расширению или вибрации, категорически запрещается перетягивать гайки U-скобы. Чрезмерное усилие может привести к деформации стенки трубы (особенно тонкостенной) или нарушению ее соосности. В таких случаях рекомендуется использовать контргайки для фиксации зазора или применять эластичные прокладки.

Сферы применения в промышленности и строительстве

Универсальность и высокая несущая способность U-скоб ГОСТ 24137-80 определяют их широкое использование в различных отраслях.

Основные сценарии применения:

• Нефтегазовая отрасль: Крепление магистральных трубопроводов на эстакадах и опорах. Скобы обеспечивают надежную фиксацию труб большого диаметра, транспортирующих продукты под давлением.
• Энергетика и ЖКХ: Монтаж систем отопления и водоснабжения в коллекторах и тепловых пунктах.
• Строительство: Фиксация труб к металлическим балкам, швеллерам и профилям без проведения сварочных работ. Это позволяет сохранить целостность антикоррозийного покрытия несущих конструкций.
• Монтаж антенно-мачтовых сооружений: Крепление стоек антенн и кабельных трасс круглого сечения.

Компания «Резиномир» осуществляет поставки крепежных изделий промышленного назначения в Екатеринбурге и Свердловской области. Мы предлагаем купить U-скобы, изготовленные в строгом соответствии с ГОСТ 24137-80, для реализации проектов любой сложности.

Коммерческие условия сотрудничества:

1. Поставка: Организация отгрузки партий любого объема со склада или изготовление под заказ нестандартных типоразмеров (по чертежам заказчика).
2. Оплата: Работа с юридическими лицами и индивидуальными предпринимателями по безналичному расчету с НДС.
3. Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить спецификацию с указанием диаметров и количества изделий. Прайс-лист формируется индивидуально с учетом объема закупки (оптом или мелким оптом).
4. Комплектация: Возможна поставка скоб в сборе с гайками и шайбами, а также с резиновыми уплотнителями для виброизоляции.
5. Гарантия: На всю продукцию предоставляются паспорта качества и сертификаты на металл.

Мы предлагаем проверенные решения для фиксации трубопроводов, обеспечивающие долговечность и безопасность инженерных систем.

Часто задаваемые вопросы (FAQ)

Можно ли использовать U-скобы для пластиковых труб?
Да, U-скобы подходят для крепления труб из ПВХ, ПНД и полипропилена. Однако, учитывая меньшую жесткость пластика по сравнению со сталью, при монтаже необходимо избегать чрезмерного затягивания гаек, чтобы не деформировать трубу. Рекомендуется использовать скобы в комплекте с резиновыми прокладками или выбирать диаметр скобы с небольшим запасом для свободного температурного расширения пластика.

В чем отличие U-скобы от U-болта?
Термины «U-скоба» и «U-болт» часто используются как синонимы. Технически, U-болт (U-bolt) — это международное название данного типа крепежа. В российской нормативной базе (ГОСТ 24137-80) изделие классифицируется как «хомут». Конструктивных различий нет, однако импортные U-болты (стандарт DIN 3570) могут иметь отличные от ГОСТ размеры и шаг резьбы.

Какую нагрузку выдерживает скоба?
Несущая способность скобы зависит от диаметра прутка и марки стали. Расчетные нагрузки на разрыв регламентируются справочными данными для метрической резьбы соответствующего диаметра (М8, М10, М12 и т.д.). Для ответственных узлов необходимо производить прочностной расчет с учетом веса трубы, рабочей среды и возможных динамических нагрузок.

Нужна ли диэлектрическая прокладка?
При монтаже стальных труб к металлическим конструкциям, особенно в системах газоснабжения или при наличии блуждающих токов, использование диэлектрических прокладок под скобу является обязательным требованием для предотвращения электрохимической коррозии и обеспечения электробезопасности.

Возможно ли изготовление скоб с нестандартной резьбой?
Стандарт ГОСТ предусматривает определенные параметры резьбы для каждого диаметра. Однако технологически возможно производство скоб с удлиненной резьбой или резьбой другого шага по индивидуальному техническому заданию (ТУ), если это требуется для специфических условий монтажа (например, для крепления к толстостенным балкам).
