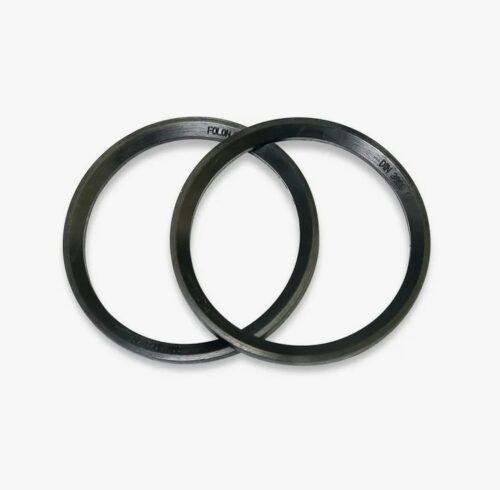

Кольца профильные DIN 3869

Кольца профильные DIN 3869 (ED-кольца) — это специализированные эластомерные уплотнения, предназначенные для герметизации резьбовых соединений (фитингов, штуцеров, пробок) в гидравлических и пневматических системах высокого давления. Ключевой особенностью конструкции является прямоугольное сечение с небольшими выступами (фасками) или трапециевидная форма, что отличает их от стандартных круглых колец O-ring. Такая геометрия предотвращает скручивание уплотнения при затяжке фитинга и обеспечивает надежную фиксацию в посадочном месте.

Основное функциональное назначение изделий — предотвращение утечек рабочей жидкости (масла, эмульсии) в местах присоединения трубопроводов, клапанов и распределительной аппаратуры. Кольца DIN 3869 устанавливаются в специальные проточки (канавки) под головкой фитинга или фланца, работая по принципу торцевого уплотнения. Их применение позволяет избежать деформации и выдавливания материала в зазор при импульсных скачках давления.

Для получения технической консультации, помощи в подборе аналогов или оформления заказа на изготовление партии можно воспользоваться электронной почтой ekb@rti-land.ru или связаться со специалистами по телефону +7 (800) 302-31-42.

Технические характеристики и производство колец DIN 3869

Изготовление профильных колец осуществляется в соответствии с требованиями немецкого стандарта DIN 3869 и международного ISO 1179-2. В зависимости от объема партии и требований к материалу, применяются методы точения (для срочных и малых заказов) или прессования в формах.

Материалы и свойства

Выбор материала определяется условиями эксплуатации узла: типом рабочей среды и температурным режимом.

1. NBR (Нитрил-бутадиен-каучук): Стандартный материал для гидравлических масел, бензина, воды. Рабочий диапазон: -30°С … +100°С. Твердость 85-90 Шор А.
2. FKM / FPM (Фторкаучук, Viton): Используется для высоких температур (до +200°С), агрессивных химикатов, синтетических масел и топлива. Твердость 80-90 Шор А.
3. EPDM (Этилен-пропиленовый каучук): Для тормозных жидкостей на гликолевой основе, горячей воды и пара. Не стоек к минеральным маслам. Температура: -50°С … +150°С.
4. H-PU (Гидролизостойкий полиуретан): Современная альтернатива резине. Обладает повышенной износостойкостью и экструзионной стойкостью (не выдавливается в зазор).

Конструктивные особенности

Профиль кольца DIN 3869 разработан таким образом, чтобы оставаться стабильным в канавке даже при вибрации и пульсации давления. В отличие от O-ring, которое может перекрутиться при монтаже, профильное кольцо садится жестко. Деформация происходит только в осевом направлении (сжатие), что гарантирует герметичность даже после многократной разборки-сборки соединения.

Стандартные размеры соответствуют метрическим (от M8 до M60) и дюймовым (от G 1/8″ до G 2″) резьбам.

Сравнительная таблица материалов для колец DIN 3869:

Техническое предупреждение: При выборе уплотнения важно учитывать совместимость материала не только с рабочей жидкостью, но и с материалом фитинга. Кольца DIN 3869 предназначены для статических соединений. Использование их в подвижных узлах (динамика) не допускается, так как профиль не рассчитан на трение скольжения.

Сферы применения и заказ продукции

Профильные кольца являются стандартом для гидравлических соединений в современной технике.

Основные направления использования:

• Мобильная гидравлика: Экскаваторы, краны, погрузчики (соединения шлангов высокого давления, распределителей).
• Станкостроение: Гидростанции прессов, литьевых машин.
• Автомобилестроение: Топливные рампы, системы Common Rail, тормозные контуры.
• Сельхозтехника: Навесное гидравлическое оборудование тракторов и комбайнов.

Компания «Резиномир» предлагает услуги по изготовлению колец профильных DIN 3869 в Екатеринбурге и Свердловской области. Мы производим уплотнения методом точения (Seal Jet) из высококачественных европейских материалов, что позволяет получить изделие с характеристиками оригинала в кратчайшие сроки.

Условия сотрудничества:

1. Срочное изготовление: От 1 дня. Идеально для аварийного ремонта.
2. Любые размеры: Стандартные по DIN и нестандартные (ремонтные) размеры под изношенные посадочные места.
3. Материалы: Широкий выбор эластомеров (PU, NBR, FKM, EPDM).
4. Оплата: Безналичный расчет с НДС.
5. Логистика: Отгрузка со склада или доставка транспортной компанией.

Чтобы рассчитать стоимость заказа, укажите типоразмер резьбы (например, М22х1.5) или размеры посадочного места, а также условия эксплуатации (среда, температура, давление).

Часто задаваемые вопросы (FAQ)

В чем преимущество DIN 3869 перед O-ring?
Кольца O-ring имеют круглое сечение и склонны к скручиванию при завинчивании фитинга, что может повредить уплотнение или нарушить герметичность. Кольца DIN 3869 (ED-ring) имеют профильное сечение, которое жестко фиксируется в канавке и не прокручивается. Кроме того, они лучше противостоят выдавливанию в зазор при скачках давления.

Можно ли использовать кольцо повторно?
При разборке соединения рекомендуется заменять уплотнение на новое. Эластомер со временем теряет упругость («садится») под нагрузкой и температурой. Повторное использование старого кольца не гарантирует герметичности, особенно в системах высокого давления.

Какой материал лучше: полиуретан или резина?
Полиуретан (H-PU) обладает значительно большей прочностью на разрыв и экструзионной стойкостью (не выдавливается) по сравнению с резиной NBR. Он предпочтителен для высоких давлений (свыше 400 бар) и тяжелых условий. Резина NBR — отличное и экономичное решение для стандартных давлений и температур.

Как подобрать размер под резьбу?
Размер кольца DIN 3869 жестко привязан к размеру резьбы фитинга. Например, для резьбы G 1/2″ используется кольцо с внутренним диаметром 21.5 мм. Существуют таблицы соответствия. Если вы не знаете размер кольца, сообщите нам параметры резьбы, и мы подберем нужное уплотнение.

Какое давление выдерживают кольца?
Стандартные кольца из NBR 90 Shore A выдерживают давление до 400-600 бар (в статике, при правильном зазоре). Полиуретановые уплотнения способны работать при давлениях до 600-800 бар. При более высоких давлениях требуются специальные конструктивные решения.
