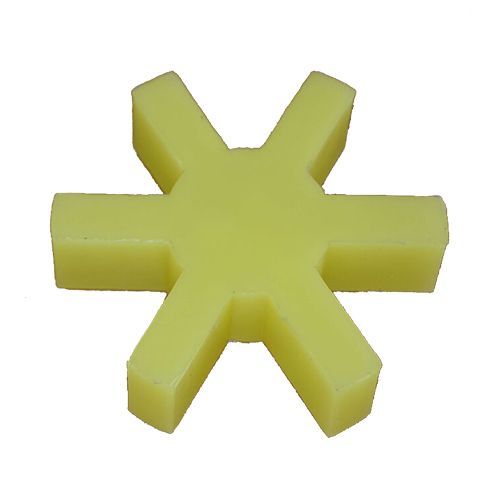

Звёздочки для муфт

Звездочки для муфт (упругие элементы) — это демпфирующие вставки, являющиеся ключевым компонентом кулачковых муфт. Их основная функция заключается в передаче крутящего момента между валами электродвигателя и исполнительного механизма (насоса, редуктора, компрессора), а также в компенсации несоосности валов и гашении крутильных колебаний. Замена стандартных резиновых звездочек на полиуретановые аналоги позволяет существенно повысить надежность привода, снизить уровень шума и увеличить интервалы между плановыми ремонтами.

Изготовление звездочек на заказ является востребованной услугой для обслуживания импортного оборудования (KTR Rotex, Lovejoy, Trasco), а также для механизмов, работающих в тяжелых условиях с высокими динамическими нагрузками. Полиуретановые эластомеры обеспечивают оптимальное сочетание жесткости и эластичности, превосходя резину по износостойкости и маслобензостойкости. Для получения технической консультации, помощи в идентификации звездочки или оформления заявки можно воспользоваться электронной почтой ekb@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.

Технологии производства и материаловедение

Производство упругих элементов осуществляется методами свободного литья или литья под давлением в специально изготовленные формы. Это позволяет получать изделия сложной геометрии (с прямыми или бочкообразными лепестками) с высокой точностью.

Применяемые материалы

В качестве основного материала используется литьевой полиуретан (PU) различных марок (СКУ-7Л, СКУ-ПФЛ, Адипрен).

Преимущества полиуретана перед резиной:

• Износостойкость: В 3–5 раз выше, чем у резины (NBR). Материал устойчив к абразивному износу и раздиру при высоких нагрузках.
• Химическая стойкость: Полиуретан инертен к минеральным маслам, бензину, дизельному топливу и многим растворителям, что исключает набухание и разрушение звездочки в замасленной среде.
• Упругость: Материал обладает высокой эластичностью и способностью быстро восстанавливать форму после деформации (низкая остаточная деформация сжатия).
• Рабочий диапазон температур: От -50°С до +100°С (кратковременно до +120°С).

Цветовая кодировка твердости

Полиуретановые звездочки часто окрашиваются в различные цвета для визуальной идентификации твердости по Шору (Sh A/D), что соответствует международным стандартам (например, для муфт ROTEX):

1. Желтый / Оранжевый (92 Sh A): Стандартная твердость. Универсальное применение, хороший баланс между демпфированием и передачей момента.
2. Красный / Фиолетовый (98 Sh A): Повышенная твердость. Для передачи высоких крутящих моментов с малым углом скручивания.
3. Зеленый / Белый (64 Sh D): Высокая жесткость (как пластик). Для очень высоких нагрузок и малых смещений валов.
4. Синий (80 Sh A): Мягкий материал. Для максимального гашения вибраций.

Конструкция и типоразмеры

Геометрия звездочки (количество и форма лучей, размеры внутреннего и наружного диаметра) определяется типом муфты.

Основные типы звездочек:

• ROTEX (GR): Самый распространенный стандарт. Имеет бочкообразные зубья.
• TSCHAN (Trasco): Прямоугольные или трапециевидные зубья.
• H-Ecopur: Для гидравлических муфт.
• МУВП: Втулки и кольца для пальцевых муфт (отечественный стандарт).

Сравнительная таблица свойств материалов для упругих элементов:

Техническое предупреждение: При выборе твердости звездочки необходимо соблюдать баланс. Слишком мягкая звездочка (например, 80 Sh A) при высоких нагрузках может перегреться от внутреннего трения (гистерезиса) и разрушиться. Слишком жесткая звездочка (64 Sh D) передает вибрации на подшипники двигателя и насоса, снижая их ресурс. Для большинства общепромышленных задач оптимальна твердость 92-95 Sh A.

Сферы применения и заказ продукции

Полиуретановые звездочки востребованы во всех отраслях, где используется приводная техника.

Основные направления:

• Насосное оборудование: Центробежные, шестеренные, винтовые насосы.
• Компрессоры: Поршневые и винтовые компрессорные установки.
• Гидравлика: Привод маслостанций.
• Конвейерные системы: Приводные барабаны ленточных транспортеров.
• Спецтехника: Приводы вспомогательных агрегатов.

Компания «Резиномир» предлагает услуги по изготовлению звездочек для муфт в Екатеринбурге и Свердловской области. Мы производим аналоги импортных изделий (KTR, Flender, Lovejoy) и нестандартные элементы по чертежам.

Условия сотрудничества:

1. Идентификация: Поможем определить тип звездочки по образцу (даже разрушенному) или размерам муфты.
2. Срочность: Изготовление от 3-5 дней (при наличии форм) или оперативное проектирование оснастки.
3. Материалы: Возможность выбора твердости (от 60 Sh A до 70 Sh D) и цвета.
4. Оплата: Безналичный расчет с НДС.
5. Логистика: Отправка в любой регион РФ.

Для расчета стоимости предоставьте размеры: наружный диаметр, внутренний диаметр, толщину, количество лепестков.

Часто задаваемые вопросы (FAQ)

Можно ли изготовить звездочку по изношенному образцу?
Да, мы специализируемся на реверс-инжиниринге. Если звездочка разрушена, мы можем восстановить ее геометрию, замерив ответные металлические части муфты (полумуфты). Важно предоставить точные размеры посадочного места (диаметр ступицы и кулачков).

Какой цвет полиуретана выбрать?
Цвет полиуретана — это всего лишь краситель, который добавляется для маркировки твердости. Сам по себе цвет не влияет на физические свойства. Вы можете заказать звездочку любой твердости в любом цвете (или натуральном желто-коричневом). Главное — правильно выбрать твердость по Шору.

Почему полиуретан лучше резины для муфт?
Полиуретан обладает значительно большей прочностью на разрыв и сжатие. В муфтах звездочка работает на сжатие. Резина при высоких нагрузках склонна к усталостному разрушению и крошению. Полиуретан выдерживает циклические нагрузки дольше, не стареет и не рассыхается со временем.

Нужна ли смазка для звездочки?
Нет, кулачковые муфты с упругим элементом (звездочкой) работают без смазки. Полиуретан обладает достаточными антифрикционными свойствами. Наличие смазки не повредит полиуретану (он маслостоек), но может способствовать налипанию абразивной пыли.

Какую максимальную температуру выдерживает звездочка?
Стандартный полиуретан работает до +80°С … +90°С. Кратковременно — до +110°С. При превышении температуры материал размягчается и теряет несущую способность. Для работы в условиях высоких температур (свыше +120°С) требуются специальные материалы (например, Хайтрeл).
