Кольца и втулки МУВП

Упругие элементы для муфт втулочно-пальцевого типа являются критически важными компонентами приводных механизмов, обеспечивающими передачу крутящего момента между соосными валами. Данная категория резинотехнических изделий включает в себя монолитные втулки и наборные кольца, устанавливаемые на стальные пальцы муфт. Основное функциональное назначение продукции — демпфирование динамических нагрузок, компенсация незначительных радиальных, осевых и угловых смещений валов, а также электроизоляция узлов привода.

Изделия предотвращают жесткие удары при пуске и реверсе оборудования, защищая металлические детали от усталостного разрушения и снижая уровень шума работающих агрегатов. Правильный подбор геометрических параметров и состава резины определяет ресурс работы всего механизма. Для получения технической консультации, уточнения складских запасов или отправки заявки на расчет стоимости функционирует электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.

Технические характеристики и производство: кольца и втулки МУВП

Технология изготовления упругих элементов базируется на методе высокотемпературной вулканизации (компрессионного формования) в пресс-формах. Процесс обеспечивает получение изделий с высокой плотностью материала и точным соответствием геометрическим размерам, регламентированным нормативной документацией.

Производство осуществляется в соответствии с ТУ 2500-376-00152106-94 или ТУ 38.105.376-92. Сами муфты, для которых предназначены данные РТИ, проектируются согласно ГОСТ 21424-93.

Материалы и физико-механические свойства

В качестве сырья используются маслобензостойкие резиновые смеси (группа резины 7-В-14, 7-НО-68-1 или аналоги на основе нитрильного каучука NBR). Выбор материала обусловлен условиями эксплуатации промышленных приводов, где возможен контакт с индустриальными маслами и смазками.

Основные характеристики материала:

• Твердость по Шору А: 60–75 единиц.
• Рабочий температурный диапазон: от -45°С до +70°С (допускается кратковременное повышение до +80°С).
• Условная прочность при растяжении: не менее 9,8 МПа.
• Относительное удлинение при разрыве: не менее 150%.
• Сопротивление раздиру: высокое, для предотвращения разрушения при крутильных колебаниях.

Классификация и типоразмеры

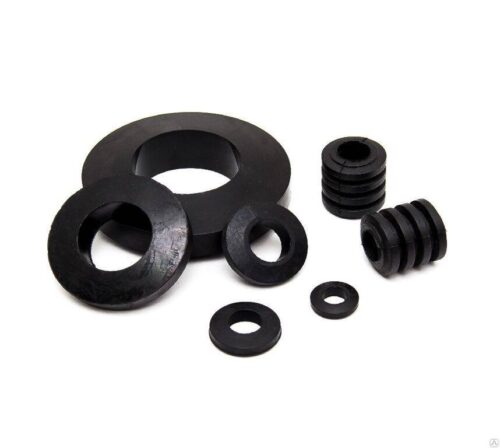

Номенклатура изделий включает два конструктивных исполнения:

1. Втулки МУВП: Цельные резиновые цилиндры. Применяются реже из-за сложности монтажа (требуется снятие пальцев).
2. Кольца МУВП (К1 – К7): Имеют трапециевидное или тороидальное сечение. Устанавливаются на палец набором (обычно по 4 штуки на один палец), образуя аналог цельной втулки. Такая конструкция упрощает техническое обслуживание, позволяя менять изношенные элементы без полной разборки муфты.

Геометрические параметры наиболее востребованных типоразмеров колец:

Техническое предупреждение: При замене цельных втулок на наборные кольца необходимо учитывать общую высоту набора. Суммарная высота пакета колец должна соответствовать длине посадочной части пальца. Установка колец с зазором или чрезмерным натягом по высоте приведет к неравномерному распределению нагрузки и быстрому срезу резины при пусковых моментах.

Сферы применения в промышленности

Благодаря способности компенсировать несоосность валов (радиальную — до 0,2–0,6 мм, угловую — до 1°30′), кольца и втулки МУВП интегрируются в приводы общепромышленного оборудования.

Основные области эксплуатации:

• Насосное оборудование: Соединение вала электродвигателя с валом центробежных насосов, перекачивающих воду, нефтепродукты и химические реагенты.
• Компрессорные установки: Демпфирование пульсаций крутящего момента в поршневых и винтовых компрессорах.
• Вентиляционные системы: Приводы промышленных вентиляторов и дымососов.
• Подъемно-транспортные механизмы: Приводы крановых тележек, конвейерных лент, элеваторов.
• Станкостроение: Главные приводы металлорежущих станков и прессов.

Замена упругих элементов производится комплектом. Частичная замена (только на одном пальце или части колец) недопустима, так как это вызывает дисбаланс муфты и повышенную вибрацию.

Условия сотрудничества с компанией «Резиномир»

Компания «Резиномир» осуществляет комплексное снабжение промышленных предприятий Екатеринбурга и Свердловской области резинотехническими изделиями для приводов. В ассортименте представлены кольца и втулки МУВП всех типоразмеров (К1–К7) из маслобензостойкой резины. Мы предлагаем продукцию оптом и мелкими партиями.

Сотрудничество ведется с юридическими лицами и индивидуальными предпринимателями с оформлением полного пакета бухгалтерской документации. Возможна отгрузка физическим лицам. Оплата принимается безналичным перечислением на расчетный счет или иными согласованными способами.

Отгрузка товара производится со склада после комплектации заказа. В случае потребности в нестандартных размерах или изделиях из специфических смесей (например, полиуретана для повышенной износостойкости), возможно производство под заказ по чертежам клиента или ТУ. Специалисты технического отдела готовы рассчитать стоимость партии, предоставить консультацию по взаимозаменяемости втулок и колец, а также направить актуальный прайс-лист. Гарантия на изделия предоставляется при соблюдении правил монтажа и условий эксплуатации. Цены зависят от объема закупки.

FAQ: Часто задаваемые вопросы

Сколько колец заменяет одну втулку МУВП?
Стандартная цельная втулка МУВП конструктивно заменяется набором из 4-х колец соответствующего типоразмера (например, одна втулка под палец 24 мм заменяется четырьмя кольцами К-4). Это обеспечивает идентичную высоту упругого элемента на пальце.

Как подобрать размер кольца, если маркировка неизвестна?
Для подбора необходимо измерить диаметр металлического пальца муфты (это будет внутренний диаметр кольца $d$) и диаметр отверстия в ответной полумуфте (это будет наружный диаметр кольца $D$). По полученным размерам подбирается ближайший типоразмер из ряда К1–К7.

Можно ли использовать кольца МУВП из полиуретана?
Да, полиуретановые кольца обладают в 3-5 раз большей износостойкостью и прочностью на разрыв по сравнению с резиновыми. Они рекомендуются для тяжелонагруженных приводов и условий с высокой абразивностью. Однако их стоимость выше, и они имеют более высокий модуль упругости (жестче), что может снизить демпфирующие свойства муфты.

Устойчивы ли кольца к маслу и бензину?
Стандартные кольца МУВП изготавливаются из резиновой смеси 7-В-14 (или аналогов), которая является маслобензостойкой. Они допускают работу в контакте с минеральными маслами и смазками без набухания и потери свойств.

Каков срок службы упругих элементов?
Ресурс зависит от точности центровки валов, величины передаваемого момента и частоты пусков. При соблюдении допусков на несоосность (согласно ГОСТ 21424-93) срок службы составляет от 2 до 5 лет. При значительных перекосах валов износ наступает значительно быстрее (вплоть до нескольких недель).
