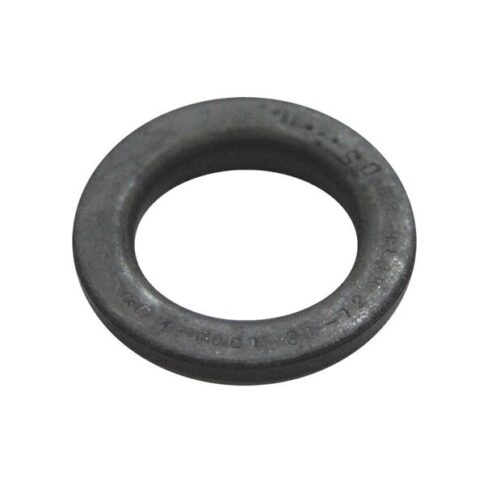

Кольца КП ГОСТ 38-72
Показаны все результаты (2)Цены: по возрастанию
Уплотнительные кольца КП представляют собой специализированные резинотехнические изделия, предназначенные для герметизации подвижных и неподвижных соединений в пневматических устройствах. Основное функциональное назначение данных элементов — предотвращение утечек сжатого воздуха и разделение рабочих полостей в пневмоцилиндрах, клапанах и распределителях. Изделия обеспечивают работоспособность пневмоприводов, поддерживая заданное давление в системе и способствуя плавному ходу поршня или штока.
Продукция широко применяется в машиностроительной отрасли, на железнодорожном транспорте и в системах промышленной автоматизации. Эффективность уплотнения напрямую зависит от точности геометрических параметров кольца и физико-механических свойств эластомера. Для получения технической консультации, уточнения наличия типоразмеров или отправки заявки на подбор уплотнений доступна электронная почта ekb@rti-land.ru и телефон +7 (800) 302-31-42.
Технические характеристики и производство: кольца КП ГОСТ 38-72
Технология изготовления пневматических колец базируется на методе компрессионного формования (вулканизации) резиновой смеси в пресс-формах под высоким давлением. Этот процесс обеспечивает монолитную структуру материала и точное соблюдение допусков на размеры сечения. Кольца КП ГОСТ 38-72 производятся в строгом соответствии с нормативной документацией, регламентирующей геометрию и физические свойства готового изделия.
Применяемые материалы и свойства
Для производства пневматических уплотнений используются резиновые смеси на основе бутадиен-нитрильных каучуков (NBR). Выбор материала обусловлен условиями работы пневмосистем, где сжатый воздух часто содержит распыленное масло (масляный туман) для смазки механизмов.
Основные характеристики применяемых эластомеров:
- Стойкость к средам: Высокая устойчивость к минеральным маслам, пластичным смазкам, топливу и алифатическим углеводородам.
- Твердость: Находится в диапазоне 65–85 единиц по Шору А, что обеспечивает баланс между эластичностью и устойчивостью к выдавливанию в зазор.
- Температурный диапазон: От -30°С до +100°С для стандартных исполнений. Специализированные морозостойкие смеси позволяют эксплуатировать узлы при температуре до -50°С.
- Износостойкость: Повышенное сопротивление истиранию при возвратно-поступательном движении.
В зависимости от конкретных условий эксплуатации (давление, температура), подбирается соответствующая группа резины.
| Группа резины | Тип каучука | Рабочая среда | Температурный режим |
|---|---|---|---|
| 1 (МБС) | NBR (Нитрил) | Воздух с парами масел, топливо | -30°С … +100°С |
| 2 (Термостойкая) | Фторкаучук / NBR+ | Горячий воздух, масла | -20°С … +150°С |
| 3 (Морозостойкая) | NBR / Изопрен | Воздух, инертные газы | -50°С … +60°С |
Конструктивные особенности и параметры
Пневматические кольца КП отличаются от стандартных гидравлических уплотнений профилем и допусками на натяг. Они рассчитаны на работу при давлениях от 0,05 до 1,0 МПа (до 10 бар). Скорость возвратно-поступательного движения уплотняемых деталей может достигать 1,0 м/с.
Классификация изделий осуществляется по следующим параметрам:
- По назначению: Для уплотнения цилиндра (поршня) и для уплотнения штока.
- По сечению: Прямоугольное, круглое или специальное профильное сечение (в зависимости от конструкции посадочного места).
Техническое предупреждение: При монтаже пневматических колец на поршень или в буксу цилиндра категорически запрещается перекручивание изделия. Перекручивание сечения (твистинг) приводит к неравномерному износу и потере герметичности уже на начальном этапе эксплуатации. Для облегчения монтажа и предотвращения повреждений кромки рекомендуется использовать специальные оправки и смазывать кольцо инертной смазкой (например, силиконовой или ЦИАТИМ-221).
Сферы применения в промышленности
Кольца КП ГОСТ 38-72 являются неотъемлемым элементом пневматических систем различного назначения. Благодаря стандартизации размеров, они обеспечивают ремонтопригодность широкого парка оборудования.
Основные отрасли и узлы применения:
- Транспортное машиностроение: Тормозные системы железнодорожного подвижного состава (пневмоцилиндры тормозов), приводы дверей автобусов и вагонов метро.
- Станкостроение и автоматизация: Пневматические захваты роботов, цилиндры зажима деталей, пневмораспределители.
- Кузнечно-прессовое оборудование: Уплотнение поршней пневматических муфт-тормозов прессов.
- Горнодобывающая промышленность: Пневматический инструмент (отбойные молотки, перфораторы), приводы буровых установок.
Изделия обеспечивают герметичность как в динамике (при движении поршня), так и в статике, предотвращая падение давления в системе при простое оборудования.
Условия сотрудничества с компанией «Резиномир»
Компания «Резиномир» осуществляет комплексное снабжение промышленных предприятий Екатеринбурга и Свердловской области уплотнительными элементами. В каталоге представлены кольца КП ГОСТ 38-72 различных типоразмеров. Мы предлагаем продукцию оптом и в розницу, обеспечивая потребности производственных линий и ремонтных служб.
Сотрудничество ведется с юридическими лицами (ООО, АО) и индивидуальными предпринимателями с предоставлением полного пакета бухгалтерских документов. Возможна отгрузка физическим лицам. Оплата принимается безналичным перечислением на расчетный счет или иными согласованными способами.
Отгрузка товара производится со склада после комплектации заказа. В случае потребности в нестандартных размерах или партиях из специализированных смесей (например, для пищевой промышленности или экстремально низких температур), возможно производство под заказ по чертежам клиента или ТУ. Специалисты технического отдела готовы рассчитать стоимость партии на основании спецификации, предоставить консультацию по совместимости материалов и направить актуальный прайс-лист (по запросу). Гарантия на изделия распространяется при соблюдении правил транспортировки, хранения и монтажа. Цены формируются индивидуально в зависимости от объема закупки.
FAQ: Часто задаваемые вопросы
Чем отличаются кольца КП от колец по ГОСТ 9833-73?
Кольца по ГОСТ 9833-73 (O-ring) являются универсальными уплотнителями круглого сечения для гидравлических и пневматических устройств. Кольца КП (часто ассоциируемые с ГОСТ 6678-72 или отраслевыми стандартами типа 38-72) разрабатывались специально для пневматики. Они могут иметь иную геометрию сечения (прямоугольную или фасонную) и изготавливаются из резин с меньшим коэффициентом трения, оптимизированных для работы в воздушной среде с ограниченной смазкой.
Какое максимальное давление выдерживают эти кольца?
Стандартные пневматические кольца рассчитаны на рабочее давление до 1,0 МПа (10 атмосфер). При давлении выше этого значения рекомендуется использовать гидравлические уплотнения или устанавливать защитные фторопластовые кольца для предотвращения выдавливания резины в зазор.
Можно ли использовать данные кольца для воды?
Да, резина на основе бутадиен-нитрильного каучука (NBR), из которой изготавливаются кольца КП, устойчива к воде (технической). Однако основное их назначение — пневматика. Для водяных насосов высокого давления лучше использовать специализированные гидравлические манжеты.
Как определить износ пневматического кольца?
Признаками износа являются: падение давления в цилиндре, слышимое шипение воздуха (утечка), неравномерное движение штока (рывки), наличие потертостей или трещин на поверхности кольца при визуальном осмотре. При плановом ремонте пневмоузла замена всех уплотнений обязательна, даже если они выглядят целыми.
Возможно ли изготовление колец КП из полиуретана?
Да, компания «Резиномир» предлагает возможность изготовления уплотнений методом точения из полиуретана. Полиуретановые аналоги обладают в 3-5 раз большей износостойкостью по сравнению с резиной, однако имеют более высокий коэффициент трения и жесткость, что нужно учитывать при проектировании узла.
