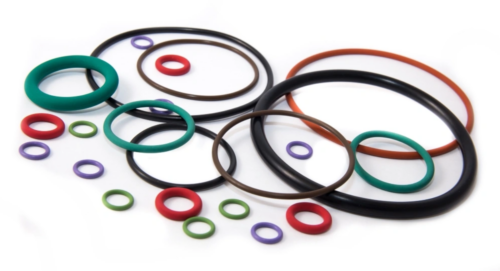

Уплотнительные элементы тороидальной формы, известные в международной классификации как O-rings, являются наиболее распространенным типом герметизирующих устройств в гидравлических и пневматических системах импортного и отечественного оборудования. Данные изделия представляют собой замкнутое кольцо с круглым поперечным сечением. Основная функция заключается в предотвращении утечек рабочих жидкостей или газов через зазоры между сопрягаемыми деталями при статических и динамических нагрузках.
Герметизация обеспечивается за счет упругой деформации материала при монтаже и дополнительного давления рабочей среды в процессе эксплуатации. Эффективность работы узла зависит от правильного подбора геометрии сечения, химической стойкости эластомера и температурного режима. Для оперативной связи с техническим отделом, уточнения номенклатуры или получения консультации доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.
Классификация и стандарты на кольца круглого сечения O-rings
В отличие от изделий, выпускаемых строго по ГОСТ 9833-73, категория O-rings охватывает широкий спектр типоразмеров, регламентируемых международными стандартами DIN 3771 (Германия), ISO 3601 (международный), AS 568 (США) и JIS B 2401 (Япония). Это позволяет использовать их для обслуживания импортной техники, где посадочные места не соответствуют метрической сетке отечественных стандартов. Размеры определяются внутренним диаметром (d1) и толщиной сечения (d2).
Материаловедение и химическая стойкость
Эксплуатационный ресурс уплотнения определяется типом эластомера. Выбор материала базируется на совместимости с рабочей средой и температурном диапазоне. В номенклатуре используются следующие типы каучуков:
- NBR (Нитрил-бутадиен-каучук). Стандартный материал для гидравлики. Обладает стойкостью к минеральным маслам, алифатическим углеводородам и гидравлическим жидкостям типов HFA, HFB, HFC.
- FKM/FPM (Фторкаучук, Viton). Предназначен для тяжелых условий эксплуатации. Характеризуется высокой химической инертностью, стойкостью к высоким температурам, бензинам, кислотам и вакууму.
- EPDM (Этилен-пропиленовый каучук). Применяется в системах с горячей водой, паром, тормозными жидкостями на гликолевой основе. Неустойчив к минеральным маслам.
- VMQ (Силиконовый каучук). Используется в широком температурном диапазоне, допущен для контакта с пищевыми продуктами (при наличии соответствующих сертификатов), устойчив к озону и УФ-излучению.
Сравнительные характеристики материалов представлены в таблице:
| Тип материала (ISO 1629) | Твердость (Шор А) | Температурный диапазон, °С | Основные рабочие среды | Устойчивость к истиранию |
|---|---|---|---|---|
| NBR | 70-90 | -30 до +100 | Масла, вода, смазки | Высокая |
| FKM (FPM) | 70-90 | -20 до +200 | Топливо, кислоты, газы | Высокая |
| EPDM | 70-85 | -45 до +150 | Пар, тормозная жидкость, щелочи | Средняя |
| VMQ | 60-80 | -60 до +200 | Воздух, озон, спирты | Низкая |
Технические параметры и допуски
Кольца круглого сечения O-rings производятся методами прессования в пресс-формах или литья под давлением с последующей вулканизацией. Ключевым параметром является твердость материала. Стандартные значения составляют 70 и 90 единиц по шкале Шора А. Более твердые материалы (90 ShA) применяются при высоких давлениях для предотвращения экструзии (выдавливания) в зазор. Допуски на размеры регламентируются стандартом ISO 3601-1 и зависят от класса точности изделия.
Применение и особенности монтажа
Уплотнения данного типа интегрируются в различные промышленные системы для обеспечения герметичности подвижных (штоки, поршни) и неподвижных (фланцы, крышки, трубные соединения) соединений.
Технический регламент: При давлении в системе свыше 10 МПа (для статики) и свыше 5 МПа (для динамики) настоятельно рекомендуется использование защитных (опорных) колец из фторопласта (PTFE). Отсутствие опорного элемента при высоком давлении приводит к выдавливанию эластомера в технологический зазор и быстрому разрушению уплотнения.
Специфика применения охватывает множество отраслей, где требуется надежная изоляция сред:
- Гидравлические приводы: экскаваторы, прессы, станки, подъемные механизмы.
- Пневматические системы: компрессоры, пневмоцилиндры, клапаны управления.
- Автомобилестроение: топливные рампы, системы кондиционирования, контуры охлаждения.
- Пищевая и химическая промышленность: дозаторы, насосное оборудование, запорная арматура (при использовании материалов EPDM и VMQ).
- Вакуумная техника: фланцевые соединения камер и трубопроводов.
При монтаже необходимо исключить повреждение поверхности кольца об острые кромки деталей, резьбу или заусенцы. Рекомендуется использование монтажных конусов и смазка уплотнения совместимым составом перед установкой.
Коммерческие условия и поставка
Компания «Резиномир» предлагает кольца круглого сечения O-rings предприятиям и организациям Екатеринбурга и Свердловской области. Мы работаем с юридическими лицами и индивидуальными предпринимателями, а также с частными заказчиками.
В рамках сотрудничества предоставляются следующие условия:
- Номенклатура: Поставка изделий по стандартам DIN, ISO, а также нестандартных размеров.
- Изготовление: Возможно производство партий под заказ по чертежам или образцам клиента с подбором смеси (компаунда).
- Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить заявку с указанием типоразмеров и материала. Цены зависят от объема партии (оптом дешевле) и сложности изделия. Прайс-лист на стандартные позиции предоставляется по запросу.
- Оплата: Безналичный расчет с НДС.
- Документация: Отгрузка товара сопровождается паспортами качества на партию.
- Гарантия: Распространяется на все поставляемые изделия при соблюдении условий хранения и монтажа.
FAQ
В чем разница между NBR 70 и NBR 90?
Различие заключается в твердости материала по шкале Шора А. NBR 70 (70 единиц) является стандартной твердостью, обеспечивающей хорошую эластичность и уплотнение при низких и средних давлениях. NBR 90 — более жесткий материал, устойчивый к выдавливанию в зазоры при высоких давлениях и обладающий меньшим коэффициентом трения.
Как правильно измерить O-ring?
Для точного измерения рекомендуется использовать конусные калибры или бесконтактные оптические методы. При использовании штангенциркуля велик риск деформации эластомера, что искажает результат. Измеряется внутренний диаметр и сечение (толщина шнура).
Можно ли использовать O-rings повторно после демонтажа?
Повторное использование уплотнительных колец не рекомендуется, даже если видимые повреждения отсутствуют. В процессе эксплуатации материал подвергается остаточной деформации сжатия (теряет упругость) и старению. Повторная установка существенно повышает риск разгерметизации узла.
Что означает маркировка размера 10×2?
Маркировка обычно указывает на внутренний диаметр (d1) и диаметр сечения (d2). В данном случае внутренний диаметр кольца составляет 10 мм, а толщина сечения — 2 мм. Наружный диаметр при этом будет равен 10+(2×2)=14 мм.
Подходят ли кольца из EPDM для масла?
Нет, этилен-пропиленовый каучук (EPDM) не обладает стойкостью к минеральным маслам и смазкам на нефтяной основе. При контакте с ними материал сильно набухает и разрушается. Для масляных сред следует выбирать NBR или FKM.
