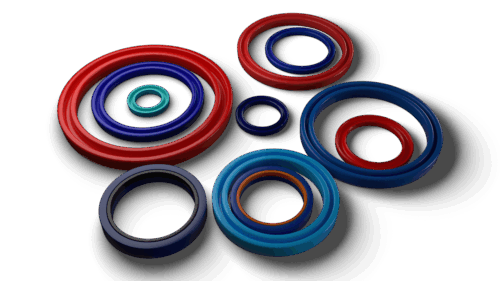

Манжеты гидравлические ГОСТ 14896-84
Отображение 1–20 из 232Цены: по возрастанию
Уплотнительные манжеты, соответствующие межгосударственному стандарту ГОСТ 14896-84, представляют собой резинотехнические изделия (РТИ) воротникового типа, предназначенные для герметизации зазоров между поршнем и цилиндром в гидравлических устройствах. Основная функциональная задача данных элементов — предотвращение утечек рабочей жидкости из полости высокого давления и обеспечение герметичности узлов, совершающих возвратно-поступательное движение. Конструкция изделия обеспечивает плотное прилегание к поверхности штока или гильзы цилиндра, компенсируя радиальные биения и температурные расширения сопрягаемых деталей.
Изделия являются критически важным компонентом гидроприводов промышленного оборудования, дорожно-строительной техники и транспортных средств. Работоспособность уплотнений сохраняется в средах минеральных масел, нефти, пресной и морской воды, а также водных эмульсий. Для получения технической консультации, уточнения наличия типоразмеров или оформления заявки доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.
Технические характеристики и производство манжет гидравлических ГОСТ 14896-84
Производственный цикл уплотнений данного типа базируется на методе высокотемпературной вулканизации в пресс-формах под давлением (компрессионное формование). Технология обеспечивает высокую плотность эластомера, однородность структуры и точное соответствие геометрическим размерам, заданным стандартом.
Согласно нормативной документации, манжеты гидравлические ГОСТ 14896-84 изготавливаются двух основных типов:
- Тип 1: Предназначены для эксплуатации при давлениях от 0,1 до 50 МПа.
- Тип 3: Предназначены для эксплуатации при давлениях от 1,0 до 50 МПа (заменяют тип 2 по ГОСТ 6969-54).
Материалы и эксплуатационные свойства
Выбор материала для изготовления манжет регламентируется условиями эксплуатации конкретного узла: температурным режимом, химическим составом рабочей среды и давлением. В производстве используются резиновые смеси различных групп, обладающие заданными физико-механическими показателями.
Основные группы резин, применяемые согласно стандарту:
- Группа 4 (на основе бутадиен-нитрильного каучука NBR): Стандартный материал с высокой стойкостью к маслам и топливу.
- Группа 6 (на основе фторкаучука FKM или специальных нитрильных смесей): Обладает повышенной химической стойкостью и расширенным температурным диапазоном.
- Эластомеры на основе полиуретана (PU): Часто используются как более износостойкий аналог (изготавливаются по ТУ, но в размерах ГОСТ), выдерживающий высокие давления и абразивный износ.
Сравнительные характеристики групп материалов представлены в таблице:
| Группа резины | Тип эластомера | Температурный диапазон, °С | Рабочая среда |
|---|---|---|---|
| 4 | Нитрильный каучук (NBR) | -30 до +100 | Масла, эмульсии, топливо |
| 5 | Нитрильный (улучшенный) | -60 до +100 | Масло АМГ-10, воздух |
| 6 | Фторкаучук (FKM) | -20 до +150 (кратко +200) | Агрессивные масла, спецжидкости |
| — | Полиуретан (PU) | -60 до +110 | Минеральные масла, вода |
Геометрические параметры
Размерный ряд изделий определяется внутренним диаметром (по диаметру уплотняемого штока) и наружным диаметром (по диаметру цилиндра). Стандарт устанавливает строгие допуски на размеры. Например, для манжеты 50х70 (для штока 50 мм и цилиндра 70 мм) фактический внутренний диаметр изделия в свободном состоянии будет меньше номинального для обеспечения необходимого натяга при монтаже.
Особенности эксплуатации и применения
Эффективность герметизации зависит от соблюдения режимов эксплуатации и правильной подготовки посадочных мест. Манжеты гидравлические ГОСТ 14896-84 рассчитаны на работу при скорости относительного перемещения штока не более 0,5 м/с. При превышении этого значения возможно повышение температуры в зоне контакта и ускоренный износ кромки.
Техническое предупреждение: При эксплуатации уплотнений в условиях давления свыше 10 МПа, а также при наличии радиальных зазоров между поршнем и цилиндром, превышающих допустимые значения (более 0,08–0,15 мм в зависимости от диаметра), обязательна установка защитных (опорных) колец. Они предотвращают выдавливание материала манжеты в зазор (экструзию) и защищают узел от разгерметизации.
Сферы использования
Универсальность и стандартизация размеров обуславливают широкое применение данных РТИ в промышленности Екатеринбурга и Свердловской области. Основные отрасли потребления включают:
- Тяжелое машиностроение: Гидроцилиндры прессового оборудования, прокатных станов.
- Спецтехника: Гидроприводы экскаваторов, бульдозеров, автокранов (системы подъема стрелы, опоры).
- Горнодобывающее оборудование: Крепи шахтные, гидродомкраты.
- Сельскохозяйственная техника: Навесное оборудование тракторов и комбайнов.
Для обеспечения ресурса работы необходимо контролировать чистоту рабочей жидкости (тонкость фильтрации до 25 мкм) и шероховатость поверхностей скольжения (Ra 0,16…0,32 мкм для штока).
Условия сотрудничества
Компания «Резиномир» осуществляет поставки резинотехнических изделий для гидравлических систем. Мы предлагаем купить продукцию оптом и в розницу, работая как с крупными промышленными предприятиями, так и с сервисными организациями.
Наши условия:
- Ассортимент: В наличии манжеты стандартных размеров из резин групп 4 и 6.
- Производство под заказ: Возможно изготовление партий нестандартных размеров или из специальных материалов (полиуретан, фторкаучук) по ТУ или чертежам заказчика.
- Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить спецификацию. Цены зависят от объема партии и выбранного материала. Прайс-лист на складские позиции предоставляется по запросу.
- Оплата: Безналичный расчет с НДС.
- Логистика: Осуществляем отгрузку со склада, обеспечиваем надежную упаковку. Вся продукция сопровождается паспортами качества, гарантирующими соответствие ГОСТ.
FAQ
В чем разница между типом 1 и типом 3 по ГОСТ 14896-84?
Тип 1 и Тип 3 отличаются профилем сечения и размерами посадочных мест. Тип 1 является основным для современных конструкций гидроцилиндров. Тип 3 чаще используется в качестве замены устаревших манжет типа 2 по ГОСТ 6969-54 (воротниковых) при ремонте старого оборудования, сохраняя посадочные размеры.
Можно ли использовать манжету ГОСТ 14896-84 для пневматики?
Данный стандарт разработан специально для гидравлических систем (работа в жидкой среде). Для пневматических устройств (воздух) следует использовать манжеты по ГОСТ 6678-72, так как они имеют другую геометрию кромки и рассчитаны на иные условия смазки и давления.
Какой срок хранения у гидравлических манжет?
Гарантийный срок хранения зависит от группы резины. Для группы 4 (NBR) он составляет 2-3 года. Для группы 6 (FKM) — до 10 лет при соблюдении условий хранения: температура от 0 до +25°С, отсутствие прямых солнечных лучей, деформации и контакта с химикатами.
Что лучше: резиновая манжета или полиуретановая?
Полиуретан превосходит резину по износостойкости (в 3-5 раз), прочности на разрыв и стойкости к высокому давлению (до 100 МПа). Однако резина лучше работает при низких давлениях, имеет более широкий температурный диапазон (особенно в «плюс») и дешевле. Выбор зависит от условий работы узла.
Нужно ли смазывать манжету перед установкой?
Да, перед монтажом манжету и посадочные поверхности необходимо смазать той же рабочей жидкостью (гидравлическим маслом), которая будет использоваться в системе. Это облегчает монтаж, предотвращает заворот кромки и повреждение при «сухом» пуске.
