Манжеты пневматические ГОСТ 6678-72
Отображение 1–20 из 98Цены: по возрастанию

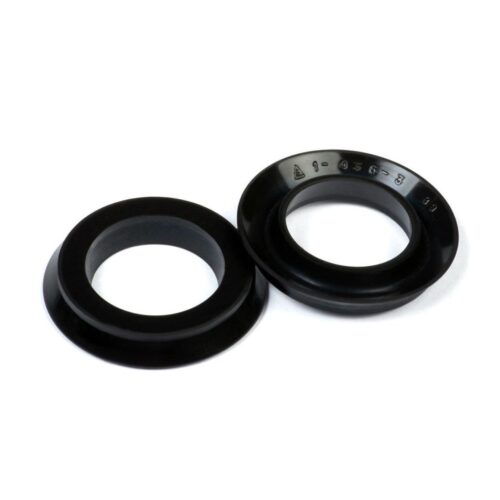

Уплотнительные резиновые манжеты, изготавливаемые согласно межгосударственному стандарту ГОСТ 6678-72, представляют собой эластичные элементы воротникового типа, предназначенные для обеспечения герметичности в пневматических устройствах. Ключевая функция данных изделий заключается в предотвращении утечек сжатого воздуха из рабочих полостей цилиндров и уплотнении подвижных соединений (поршень-цилиндр, шток-направляющая) при возвратно-поступательном движении. Изделия являются критически важным компонентом пневмоприводов, используемых в станочном оборудовании, прессах, тормозных системах транспортных средств и автоматизированных линиях.
Работоспособность уплотнений обеспечивается за счет контактного давления, возникающего вследствие предварительного натяга при монтаже и давления рабочей среды. Эффективность герметизации сохраняется в средах воздуха, содержащего пары масел или топлива, при широком диапазоне температур. Для получения технической консультации, уточнения наличия типоразмеров или оформления заявки доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.
Технические характеристики и производство манжет пневматических ГОСТ 6678-72
Технологический процесс изготовления уплотнителей базируется на методе высокотемпературного формования (вулканизации) резиновых смесей в прецизионных пресс-формах. Это обеспечивает однородность структуры материала, отсутствие пористости и точное соответствие геометрических параметров требованиям стандарта.
ГОСТ 6678-72 регламентирует выпуск двух типов манжет, различающихся по конструкции и месту установки:
- Тип 1 (для цилиндра): Предназначены для уплотнения зазора между поршнем и зеркалом цилиндра.
- Тип 2 (для штока): Предназначены для уплотнения зазора между штоком и направляющей втулкой (крышкой цилиндра).
Материальное исполнение и свойства
Эксплуатационный ресурс и стойкость к внешним воздействиям определяются группой резины, используемой при вулканизации. Выбор материала зависит от климатического исполнения узла и наличия агрессивных примесей в сжатом воздухе. Основным сырьем служат бутадиен-нитрильные каучуки (NBR), обладающие высокой маслобензостойкостью.
В зависимости от условий работы, стандарт предусматривает использование следующих групп резины:
| Группа резины | Тип каучука (основа) | Температурный диапазон, °С | Рабочая среда |
|---|---|---|---|
| 1 | Нитрильный (NBR) | -30 до +100 | Воздух с парами масел, топливо |
| 1а | Нитрильный (морозостойкий) | -60 до +100 | Воздух, инертные газы |
| 2 | Фторкаучук / Нитрил | -50 до +130 (кратко до +150) | Горячий воздух, агрессивные среды |
| 3 | Нитрильный (общепром.) | -30 до +100 | Воздух, пары масел |
Параметры эксплуатации
Манжеты пневматические ГОСТ 6678-72 рассчитаны на работу при давлении рабочей среды от 0,005 до 1,0 МПа. Допустимая скорость возвратно-поступательного движения составляет до 1 м/с. При скоростях свыше 1 м/с возможно повышение температуры в зоне трения, что требует использования термостойких групп резины или принудительного охлаждения.
Техническое предупреждение: Критическим фактором для долговечности пневматических манжет является качество подготовки сопрягаемых поверхностей и наличие смазки. Шероховатость рабочей поверхности цилиндра или штока не должна превышать Ra 0,32…0,63 мкм. Эксплуатация в режиме «сухого трения» (без распыления масла в сжатом воздухе) допускается только при использовании специальных марок резины и предварительной закладке консистентной смазки при сборке, иначе ресурс изделия сокращается в 3–4 раза.
Специфика применения и монтажа
Конструкция манжет обеспечивает автоматическое уплотнение: при повышении давления воздуха кромки манжеты сильнее прижимаются к уплотняемым поверхностям. Это свойство требует строгого соблюдения ориентации при монтаже — «воротник» (открытая часть профиля) должен быть направлен навстречу давлению.
Отраслевое использование
Пневматические уплотнения востребованы в секторах промышленности, где используется энергия сжатого воздуха. Основные направления включают:
- Автомобилестроение: Тормозные камеры, пневмоусилители, механизмы открывания дверей автобусов и спецтехники.
- Станкостроение и робототехника: Пневмоцилиндры зажимных устройств, манипуляторы, пневматические захваты.
- Железнодорожный транспорт: Пневматические приводы тормозных систем и вспомогательного оборудования подвижного состава.
- Легкая и пищевая промышленность: Фасовочно-упаковочное оборудование, приводы конвейерных линий (при использовании резин, разрешенных для контакта с пищевыми продуктами).
При проектировании узлов следует учитывать, что манжеты по ГОСТ 6678-72 не являются взаимозаменяемыми с гидравлическими манжетами по ГОСТ 14896-84. Пневматические уплотнения имеют меньшую толщину профиля и рассчитаны на более низкие давления, но более высокие скорости скольжения.
Коммерческие условия и поставка
Компания «Резиномир» осуществляет снабжение промышленных предприятий Екатеринбурга и Свердловской области резинотехническими изделиями. Мы предлагаем манжеты пневматические ГОСТ 6678-72 из наличия и под заказ.
Условия сотрудничества для юридических и физических лиц:
- Производственные возможности: В случае потребности в нестандартных размерах или использовании редких групп резины (например, для экстремально низких температур), возможно изготовление партий по чертежам или Техническим Условиям (ТУ) заказчика.
- Ценообразование: Чтобы рассчитать стоимость поставки, необходимо направить спецификацию с указанием типа манжеты (1 или 2), размеров и группы резины. Цены формируются в зависимости от объема закупки (оптом действуют специальные коэффициенты). Прайс-лист на серийную продукцию предоставляется по запросу.
- Оплата и логистика: Оплата производится по безналичному расчету с НДС. Отгрузка товара осуществляется со склада, обеспечивается упаковка, защищающая РТИ от ультрафиолета и деформации.
- Гарантия: Партии сопровождаются паспортами качества, подтверждающими соответствие физико-механических свойств материала требованиям ГОСТ.
FAQ
В чем отличие Типа 1 от Типа 2?
Различие заключается в конструкции профиля и назначении. Тип 1 (для цилиндра) имеет уплотнительные кромки на внешнем диаметре и герметизирует поршень относительно гильзы. Тип 2 (для штока) имеет рабочие кромки на внутреннем диаметре и герметизирует подвижный шток относительно крышки цилиндра.
Можно ли использовать гидравлическую манжету вместо пневматической?
Не рекомендуется. Гидравлические манжеты (ГОСТ 14896-84) рассчитаны на высокие давления (до 50 МПа) и имеют более жесткую конструкцию, что создает избыточное трение в пневмосистемах (где давление обычно до 1 МПа). Это может привести к «залипанию» цилиндра и некорректной работе автоматики.
Как определить необходимый размер манжеты?
Размер уплотнения маркируется по диаметрам сопрягаемых металлических деталей, а не по фактическим замерам самой резины. Например, манжета 1-40-3 предназначена для цилиндра диаметром 40 мм (Тип 1). Фактический внешний диаметр новой манжеты будет больше 40 мм для обеспечения натяга.
Требуется ли смазка при монтаже?
Да, перед установкой манжету и посадочные поверхности необходимо смазать инертной смазкой (например, ЦИАТИМ-221 или специальными силиконовыми составами). Это предотвращает повреждение кромок при сборке и снижает пусковой износ.
Каков срок хранения пневматических манжет?
Гарантийный срок хранения зависит от группы резины. Для изделий из нитрильного каучука (группы 1, 3) он составляет 3 года со дня изготовления. Для группы 2 (термостойкой) — 4 года при соблюдении условий хранения (температура 0…+25°С, отсутствие света и деформации).
