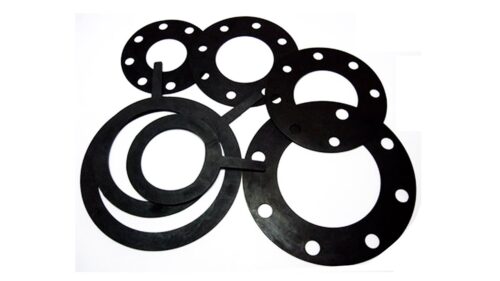

Уплотнительные элементы для фланцевых соединений представляют собой плоские эластичные кольца, предназначенные для обеспечения герметичности стыков в трубопроводной арматуре, насосном оборудовании, сосудах и аппаратах. Основная функциональная задача данных изделий — заполнение микронеровностей на зеркале фланца и предотвращение утечки транспортируемой среды (газа, жидкости, пара) во внешнюю среду под воздействием внутреннего давления.
Использование качественных уплотнителей является обязательным требованием промышленной безопасности при эксплуатации инженерных сетей и технологических трубопроводов. Изделия компенсируют погрешности механической обработки сопрягаемых поверхностей и температурные деформации узла. Для получения технической консультации, уточнения наличия типоразмеров или оформления заявки доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.
Технические характеристики и стандарты прокладок для фланцев
Производство и геометрические параметры уплотнительных элементов регламентируются межгосударственным стандартом ГОСТ 15180-86. Документ определяет размеры прокладок для фланцев арматуры, соединительных частей и трубопроводов на условное давление (Ру) от 0,1 до 20,0 МПа. Однако для резиновых изделий рабочий диапазон давлений обычно ограничивается значениями до 1,6–2,5 МПа, в зависимости от марки резины и конструкции соединения.
Технология изготовления включает методы вырубки штампом, резки на плоттерах или гидроабразивных станках из листовой технической резины (техпластины), а также метод формования в пресс-формах (для профильных изделий).
Классификация по исполнению
Согласно ГОСТ 15180-86, плоские эластичные прокладки выпускаются в нескольких исполнениях, соответствующих типу уплотнительной поверхности фланца (ГОСТ 12815-80 или ГОСТ 33259-2015):
- Исполнение А: Для фланцев с соединительным выступом (наиболее распространенный тип). Изделие имеет отверстия под крепежные болты (фланцевая прокладка) или устанавливается внутри болтового круга (межфланцевая прокладка).
- Исполнение Б: Для фланцев с выступом-впадиной.
- Исполнение В: Для фланцев с шип-пазом.
Для резиновых изделий чаще всего применяется конструкция без отверстий под болты, центрируемая по болтовому диаметру.
Материалы изготовления прокладок для фланцев и их свойства
Эксплуатационная надежность соединения напрямую зависит от выбора материала уплотнителя. Физико-механические свойства резины, используемой для производства, регламентируются ГОСТ 7338-90. Выбор конкретной марки осуществляется на основании химического состава рабочей среды, температуры и давления.
Основные типы применяемых эластомеров:
- ТМКЩ (Тепломорозокислотощелочестойкая): Универсальная резина на основе стирольных или изопреновых каучуков. Применяется в средах: воздух, инертные газы, вода (пресная, морская, промышленная), растворы солей, кислот и щелочей (концентрацией до 20%).
- МБС (Маслобензостойкая): Изготавливается на основе бутадиен-нитрильного каучука (NBR). Устойчива к воздействию нефти, бензина, дизельного топлива, технических масел и смазок.
- EPDM (Этилен-пропиленовый каучук): Обладает повышенной стойкостью к горячей воде, пару, озону и атмосферным факторам.
- Силикон (VMQ): Используется в пищевой промышленности и при высоких температурах (до +200…+250 °С).
Сравнительная таблица характеристик материалов:
| Материал | Температурный диапазон, °С | Среда эксплуатации | Макс. давление (Ру), МПа |
|---|---|---|---|
| Резина ТМКЩ | -45 до +80 | Вода, воздух, слабые растворы кислот | до 1.6 |
| Резина МБС | -30 до +100 | Масла, топливо, нефть | до 2.5 |
| EPDM | -50 до +130 | Горячая вода, пар, антифриз | до 2.5 |
| Паронит ПОН-Б | -50 до +450 | Перегретый пар, вода, газы | до 6.4 |
| Фторкаучук (FKM) | -20 до +200 | Агрессивная химия, углеводороды | до 2.5 |
Сферы применения
Прокладки для фланцев являются расходным материалом при монтаже и ремонте трубопроводов во всех отраслях промышленности.
- Жилищно-коммунальное хозяйство: Герметизация стыков в системах водоснабжения (ХВС, ГВС) и отопления.
- Нефтегазовый комплекс: Уплотнение фланцев на нефтепроводах, АЗС, нефтехранилищах (используются МБС).
- Химическая промышленность: Транспортировка реагентов, не разрушающих выбранный тип полимера.
- Пищевая отрасль: Соединение труб из нержавеющей стали с использованием пищевой резины или силикона.
Техническое предупреждение: Запрещается повторное использование резиновых уплотнительных прокладок после демонтажа фланцевого соединения. В процессе эксплуатации материал подвергается необратимой остаточной деформации сжатия («дубеет» и теряет эластичность). Повторная установка не обеспечит герметичность, даже при увеличении момента затяжки болтов, что может привести к деформации самого фланца.
Условия сотрудничества
Компания «Резиномир» осуществляет поставки уплотнительных материалов предприятиям Екатеринбурга и Свердловской области. В ассортименте представлены прокладки стандартных диаметров (Ду 10 — Ду 1200) из резины и паронита. Мы работаем с юридическими лицами и индивидуальными предпринимателями.
Коммерческие условия включают:
- Производство под заказ: Возможно изготовление партий нестандартных размеров или сложной геометрии по чертежам заказчика (включая отверстия под болты).
- Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить спецификацию с указанием условного прохода (Ду), давления (Ру) и типа материала. Цены зависят от тиража — оптом предоставляются специальные условия. Прайс-лист на серийные позиции доступен по запросу.
- Оплата: Производится по безналичному расчету с НДС.
- Логистика: Организована отгрузка товара со склада, обеспечивается упаковка, предотвращающая деформацию при транспортировке.
- Документация: Каждая партия сопровождается паспортом качества. Предоставляется гарантия на соответствие материалов требованиям ГОСТ 7338-90.
FAQ
В чем разница между резиной и паронитом для фланцев?
Резиновые прокладки обладают высокой эластичностью и обеспечивают герметичность при низких усилиях затяжки болтов, но ограничены по температуре (обычно до +80…+100 °С) и давлению. Паронитовые прокладки более жесткие, требуют сильной затяжки, но выдерживают высокие температуры (до +450 °С) и давления, что делает их предпочтительными для паропроводов и систем высокого давления.
Как определить размер прокладки?
Размер определяется условным диаметром трубы (Ду или DN) и условным давлением (Ру или PN). Например, прокладка Ду 100 Ру 16. Важно помнить, что геометрические размеры прокладок для одного и того же Ду могут отличаться для разных давлений (Ру 6, 10, 16 и т.д.) из-за разной ширины зеркала фланца.
Можно ли использовать прокладку ТМКЩ для бензина?
Нет, резина ТМКЩ не является маслобензостойкой. При контакте с бензином или маслом она набухает, размягчается и разрушается, что приведет к разгерметизации. Для нефтепродуктов необходимо использовать прокладки из резины МБС.
Что такое межфланцевая прокладка?
Это прокладка, которая не имеет отверстий под болты. Она устанавливается внутри болтового круга и центрируется самими болтами при стягивании фланцев. Это наиболее распространенный и экономичный тип резиновых уплотнений.
Выдерживают ли резиновые прокладки мороз?
Стандартная резина ТМКЩ сохраняет работоспособность до -45 °С, МБС — до -30 °С. Для эксплуатации в условиях Крайнего Севера или при более низких температурах необходимо заказывать изделия из специальных морозостойких смесей или EPDM.
