Шевронные многорядные уплотнения представляют собой комплекты резинотканевых или резиновых манжет, используемых для герметизации штоков и цилиндров гидравлических устройств. Данная категория резинотехнических изделий (РТИ) разработана специально для эксплуатации в условиях высоких давлений, ударных нагрузок и тяжелых режимов работы, где стандартные однокромочные манжеты не обеспечивают должной надежности. Конструктивная особенность пакета позволяет регулировать степень уплотнения в процессе эксплуатации, компенсируя износ путем осевого поджатия.
Ключевым назначением изделий является предотвращение утечек рабочей жидкости (минеральных масел, эмульсий, пресной и морской воды) из полостей гидроцилиндров большого диаметра, применяемых в прессовом оборудовании, горнодобывающей технике и тяжелом машиностроении. Комплектность и геометрия изделий обеспечивают надежную работу узла при возвратно-поступательном движении. Для получения технической консультации, уточнения наличия на складе или оформления заявки доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.
Конструкция и производство шевронных уплотнений ГОСТ 22704-77
Основным нормативным документом, регламентирующим размеры, конструкцию и технические требования, является межгосударственный стандарт ГОСТ 22704-77. Согласно документу, шевронные уплотнения ГОСТ 22704-77 поставляются в виде пакета, состоящего из трех функциональных элементов:
- Кольцо опорное (КО): Жесткое основание пакета, воспринимающее осевую нагрузку и формирующее профиль для первой манжеты.
- Манжета шевронная (МШ): Основной уплотнительный элемент V-образного сечения. В пакете может быть установлено от одной до семи и более манжет в зависимости от давления.

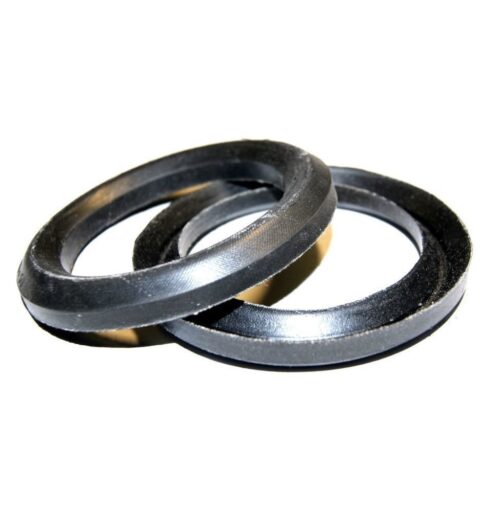

- Кольцо нажимное (КН): Элемент, передающий усилие от грундбуксы на пакет манжет для их радиального разжима.
Технология изготовления и материалы
Производство осуществляется методом формования в прецизионных пресс-формах с последующей вулканизацией под давлением. Отличительной чертой шевронных уплотнений является использование комбинированных материалов. Основой служит хлопчатобумажная ткань (бельтинг, доместос или чефер), прорезиненная специальными смесями.
Применяемые резиновые смеси классифицируются по типу каучука и условиям эксплуатации:
- Наирит (Хлоропреновый каучук): Обеспечивает высокую маслобензостойкость и озоностойкость.
- Бутадиен-нитрильный каучук (SKN): Стандарт для работы в среде минеральных масел и нефти.
Тканевое армирование придает изделию высокую механическую прочность, стойкость к выдавливанию в зазоры (экструзии) и износостойкость, значительно превышающую показатели однородной резины. Допускается изготовление манжет из чистого эластомера (без ткани) для работы при пониженных давлениях, однако опорные и нажимные кольца часто выполняются из более жестких материалов, таких как текстолит, бронза или полиамид, либо из резины повышенной твердости.
Технические параметры и условия эксплуатации
Работоспособность уплотнительного пакета сохраняется в широком диапазоне параметров. Предельно допустимое давление рабочей среды достигает 63 МПа, что делает шевронные уплотнения безальтернативным решением для мощных гидравлических прессов.
Сравнительные характеристики исполнений приведены в таблице:
| Параметр | Резинотканевое исполнение | Резиновое исполнение |
|---|---|---|
| Максимальное давление, МПа | до 63 | до 32 |
| Температурный диапазон, °С | -50 … +100 (кратковременно +120) | -50 … +100 |
| Скорость перемещения, м/с | до 3 | до 0.5 |
| Рабочая среда | Минеральные масла, нефть, эмульсии, вода | Минеральные масла, воздух |
Применение и особенности монтажа
Эффективность герметизации напрямую зависит от правильного подбора количества манжет в пакете и регулировки осевого сжатия. Шевронные уплотнения ГОСТ 22704-77 требуют наличия в конструкции гидроцилиндра механизма поджатия (нажимной гайки или фланца).
Техническое предупреждение: При монтаже пакета необходимо обеспечить, чтобы стыки разрезанных колец (если применяются разрезные манжеты для ремонта без разборки узла) располагались под углом 120° относительно друг друга. Чрезмерная затяжка пакета при установке недопустима, так как это приводит к перегреву узла трения и быстрому разрушению резинотканевого слоя. Окончательная регулировка производится после пробных ходов цилиндра.
Отраслевая специфика
Благодаря высокой надежности и ремонтопригодности, данные изделия востребованы в тяжелой промышленности Екатеринбурга и Свердловской области. Основные сферы применения включают:
- Металлургия и кузнечно-прессовое производство: Уплотнение плунжеров гидравлических прессов, ножниц, ковочных молотов.
- Нефтегазовый комплекс: Буровые насосы, запорная арматура магистральных трубопроводов, оборудование для гидроразрыва пласта.
- Горнодобывающая техника: Гидростойки механизированных крепей, цилиндры карьерных экскаваторов.
- Транспортное машиностроение: Цилиндры опрокидывающих механизмов, тяжелая спецтехника.
Коммерческие условия и поставка
Компания «Резиномир» осуществляет снабжение промышленных предприятий полным спектром уплотнительных элементов. Мы предлагаем шевронные пакеты в сборе, а также отдельные элементы (манжеты, кольца КО и КН) для ремонтных нужд.
Условия сотрудничества:
- Заказчики: Работаем с юридическими лицами и индивидуальными предпринимателями, а также с физическими лицами.
- Ассортимент: В наличии стандартные типоразмеры по ГОСТ. Возможно производство под заказ нестандартных пакетов по чертежам клиента или импортным стандартам (с пересчетом дюймовых размеров).
- Ценообразование: Чтобы рассчитать стоимость комплекта, необходимо направить спецификацию с указанием диаметра штока и цилиндра. Цены формируются индивидуально, оптом предоставляются скидки. Прайс-лист на серийную продукцию доступен по запросу у менеджеров.
- Оплата: Безналичный расчет с НДС.
- Логистика: Организуем отгрузку и доставку продукции. Гарантия на изделия предоставляется при соблюдении условий хранения и эксплуатации согласно нормативной документации. Поставка сопровождается паспортами качества.
FAQ
Что входит в полный комплект шевронного уплотнения?
Полный комплект (пакет) обязательно включает одно опорное кольцо (КО), одно нажимное кольцо (КН) и расчетное количество шевронных манжет (МШ). Количество манжет зависит от диаметра штока и рабочего давления в системе (обычно от 3 до 7 штук).
Можно ли использовать только резиновые манжеты без ткани?
При давлениях до 10-32 МПа и низких скоростях скольжения допускается использование манжет из однородной резины. Однако резинотканевые манжеты обладают значительно большей износостойкостью и жесткостью, что предотвращает их выворачивание при высоких нагрузках. Для ответственных узлов рекомендуется ткань.
Как определить необходимую высоту пакета?
Высота пакета указывается в конструкторской документации на гидроцилиндр. Если данные утеряны, высоту можно набрать количеством манжет. Важно помнить, что высота пакета в свободном состоянии должна быть несколько больше глубины посадочного места для обеспечения предварительного натяга.
Допускается ли установка разрезанных манжет?
ГОСТ 22704-77 допускает применение разрезанных манжет для облегчения монтажа в труднодоступных местах (без полной разборки цилиндра). Разрез выполняется под углом 30-60 градусов. При сборке разрезы соседних манжет должны быть смещены друг относительно друга.
Каков срок хранения резинотканевых манжет?
Гарантийный срок хранения шевронных уплотнений составляет 2 года со дня изготовления при соблюдении условий: температура от 0 до +25°С, отсутствие воздействия прямых солнечных лучей, масел, бензина и других разрушающих резину веществ.
