Звёздочки для муфт ГОСТ 14084-93

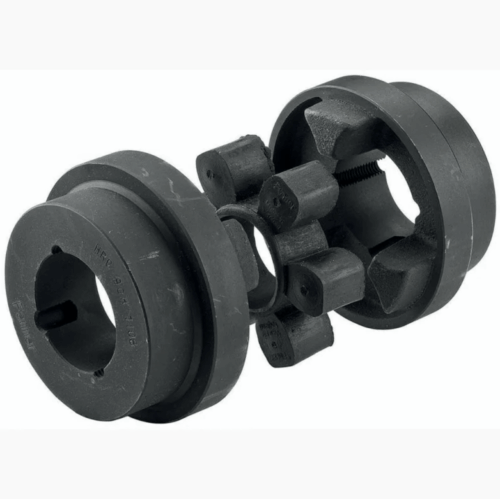

Эластичные звездочки являются сменным упругим элементом кулачковых муфт общемашиностроительного применения. Основное функциональное назначение данных изделий — передача крутящего момента между соосными валами механизма, а также демпфирование динамических нагрузок и компенсация незначительных смещений (радиальных, угловых, осевых) соединяемых узлов. Установка полимерной вставки между металлическими полумуфтами предотвращает жесткое соударение кулачков, снижает уровень шума и вибрации в приводе, защищая двигатель и исполнительный механизм от поломок при резких пусках или ударных нагрузках.

Изделия работают в режиме сжатия, воспринимая циклические нагрузки. Работоспособность и ресурс узла напрямую зависят от физико-механических свойств материала звездочки и точности ее геометрии. Для получения технической консультации, уточнения параметров или оформления заявки доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.

Технические характеристики и производство звёздочек для муфт ГОСТ 14084-93

Конструкция, размеры и технические требования к изделиям регламентируются межгосударственным стандартом ГОСТ 14084-93. Производство осуществляется методом высокотемпературной вулканизации в пресс-формах (для резиновых смесей) или методом свободного литья (для полиуретанов). Технология обеспечивает получение монолитного изделия с заданным количеством лучей (обычно 4 или 6) и требуемой твердостью.

Согласно стандарту, звёздочки для муфт ГОСТ 14084-93 рассчитаны на передачу номинального крутящего момента от 2.5 до 400 Н·м. Геометрия изделия описывается наружным диаметром, внутренним диаметром посадочного отверстия, толщиной (высотой) и количеством лепестков. Важным параметром является профиль луча (прямой или бочкообразный), влияющий на пятно контакта с кулачками муфты.

Применяемые материалы и их свойства

Выбор материала определяется условиями эксплуатации: величиной передаваемого момента, температурой окружающей среды и наличием агрессивных факторов (масло, бензин, озон).

1. Резиновые смеси: Традиционный материал, используемый в стандартных условиях. Применяются резины на основе нитрильного каучука (NBR), обладающие маслобензостойкостью (группа резины 1, 2, 3 по ГОСТ). Рабочий диапазон температур для резины составляет от -45°С до +70°С (кратковременно до +100°С).
2. Полиуретан (PU): Современный конструкционный полимер, превосходящий резину по износостойкости в 3-5 раз. Полиуретановые звездочки выдерживают более высокие удельные нагрузки, устойчивы к раздиру, абразивному износу и воздействию нефтяных продуктов. Температурный диапазон от -60°С до +110°С.

Сравнительные характеристики материалов приведены в таблице:

Эксплуатация и подбор упругих элементов

Эффективность работы муфты зависит от правильного подбора типоразмера звездочки. Основным критерием является наружный диаметр, который должен соответствовать внутреннему диаметру проточки в полумуфтах. Стандартный ряд диаметров включает значения: 50, 65, 80, 100, 125, 150 мм и более.

Техническое предупреждение: Категорически запрещается эксплуатация муфты с полностью разрушенной или отсутствующей звездочкой. Прямой контакт металлических кулачков полумуфт приводит к их пластической деформации, искрообразованию (что недопустимо во взрывоопасных средах) и выходу из строя подшипников валов из-за отсутствия компенсации несоосности.

Сферы применения

Звёздочки для муфт ГОСТ 14084-93 являются унифицированными деталями и используются в различных отраслях машиностроения Екатеринбурга и Свердловской области.

Типовые примеры использования:

• Насосное оборудование: Передача вращения от электродвигателя к крыльчатке центробежных, шестеренных и плунжерных насосов.
• Компрессорные установки: Привод винтовых и поршневых компрессоров.
• Транспортирующие механизмы: Приводы ленточных конвейеров, рольгангов.
• Станкостроение: Главные приводы металлорежущих станков.
• Вентиляционные системы: Соединение вала двигателя с рабочим колесом промышленных вентиляторов.

При эксплуатации в условиях запыленности или абразивного воздействия предпочтение отдается полиуретановым изделиям, так как они обладают низким коэффициентом трения и высокой стойкостью к порезам. Резиновые звездочки чаще применяются в узлах с малыми и средними нагрузками, где требуется максимальное гашение вибраций за счет мягкости материала.

Условия сотрудничества

Компания «Резиномир» осуществляет поставки комплектующих для промышленного оборудования. Мы предлагаем звездочки для муфт из резины и полиуретана. Ассортимент включает как стандартные позиции по ГОСТ, так и изделия для импортных муфт (типа Rotex, Trasco и др.).

Коммерческие условия:

• Работа с клиентами: Сотрудничество ведется с юридическими лицами и индивидуальными предпринимателями. Возможна отгрузка физическим лицам.
• Производство под заказ: В случае отсутствия необходимого типоразмера или потребности в изделиях с нестандартной твердостью (например, 98 Шор А), возможно изготовление партии по чертежам или образцам заказчика (включая реверс-инжиниринг).
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить запрос с указанием количества и типа материала. Цены зависят от тиража (оптом действуют специальные коэффициенты) и сложности изготовления. Прайс-лист на серийные модели предоставляется менеджерами.
• Оплата: Осуществляется по безналичному расчету с выделением НДС.
• Логистика: Отгрузка продукции производится со склада, обеспечивается упаковка. Гарантия распространяется на физико-механические свойства материала и геометрию изделий.
