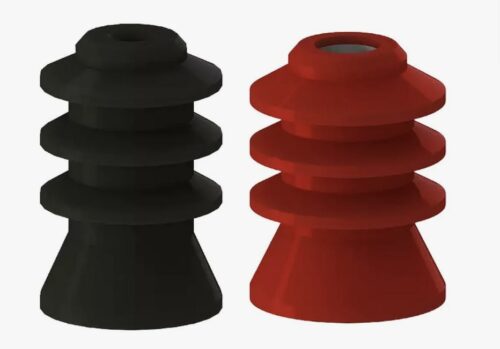

Комплект коронок-фиксаторов для систем противращения является специализированным элементом оснастки, используемым в процессе цементирования нефтяных и газовых скважин. Данные изделия представляют собой профильные вставки (зубчатые венцы), интегрируемые в конструкцию разделительных цементировочных пробок (верхней и нижней) и посадочных муфт (стоп-колец). Ключевое функциональное назначение коронок заключается в механической блокировке вращения пробок после их посадки на упорное кольцо. Это обеспечивает неподвижность пробки при последующем разбуривании долотом, предотвращая ее проворачивание, что критически важно для сокращения времени строительства скважины.
Отсутствие или неэффективная работа системы противращения приводит к тому, что при воздействии бурового инструмента пробка начинает вращаться вместе с долотом, существенно увеличивая время разбуривания и износ породоразрушающего инструмента. Фиксаторы обеспечивают жесткое сцепление и передачу реактивного момента на обсадную колонну. Для получения технической консультации, уточнения совместимости с конкретным типом оснастки или оформления заказа доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.
Технология производства и характеристики комплекта коронок-фиксаторов для систем противращения
Изготовление элементов системы противращения осуществляется методом прецизионного литья или компрессионного формования из композитных материалов, армированных полимеров или специализированных резиновых смесей высокой твердости. Технологический процесс направлен на получение изделия со сложным зубчатым профилем, который обеспечивает надежное зацепление ответных частей при контакте. Геометрия зубьев рассчитывается таким образом, чтобы гарантировать фиксацию даже при наличии загрязнений буровым раствором.
Материальное исполнение и буримость
Основным требованием к материалам коронок является сочетание механической прочности, достаточной для удержания пробки, и легкой разбуриваемости (Drillability). В производстве используются:
- Термореактивные пластмассы и композиты: Обладают высокой жесткостью и легко разрушаются долотами типа PDC.
- Специализированные эластомеры (Полиуретан, Эбонит): Используются в узлах, где требуется демпфирование удара при посадке пробки.
- Алюминиевые сплавы: Применяются реже, требуют специальных режимов разбуривания.
Свойства материалов регламентируются внутренними Техническими Условиями (ТУ) производителя, разработанными с учетом стандартов нефтегазовой отрасли (в том числе API Spec 10F).
Технические параметры и типоразмеры
Классификация комплектов осуществляется по диаметру обсадной колонны, для которой предназначена пробка, и типу профиля зацепления. Размерный ряд охватывает диаметры от 102 мм (4 дюйма) до 508 мм (20 дюймов) и более.
Основные характеристики:
- Тип профиля: Стандартный зубчатый, радиальный или торцевой.
- Термостойкость: Стандартное исполнение (до +120°С) и термостойкое (до +200°С) для глубоких скважин.
- Рабочее давление: Способность выдерживать перепад давлений при опрессовке колонны (до 50-70 МПа).
Сравнение характеристик материалов для фиксаторов представлено в таблице:
| Тип материала | Твердость | Разбуриваемость (PDC долото) | Термостойкость, °С |
|---|---|---|---|
| Композитный полимер | 85-95 Shore D | Высокая (мелкая крошка) | до +150 |
| Фенольная смола | 90-100 Shore D | Высокая (хрупкое разрушение) | до +180 |
| Полиуретан (PU) | 60-70 Shore D | Средняя (пластичная стружка) | до +100 |
| Резина (Эбонит) | 80-90 Shore D | Высокая | до +120 |
Применение и эксплуатация в скважине
Комплекты коронок-фиксаторов устанавливаются в заводских условиях или непосредственно перед спуском оснастки. Одна часть комплекта (вставка) монтируется в нижней части цементировочной пробки, вторая (ответная часть) — в верхней части «стоп-кольца» или муфты с обратным клапаном.
Техническое предупреждение: При комплектации скважинной оснастки необходимо строго следить за соответствием профилей коронок на пробке и на посадочном кольце. Использование компонентов от разных производителей без предварительной проверки на совместимость («свинчиваемость» профилей) может привести к отсутствию фиксации, провороту пробки при разбуривании и аварийной ситуации на буровой.
Сферы применения охватывают все виды работ по креплению скважин:
- Цементирование эксплуатационных колонн и кондукторов.
- Установка хвостовиков с использованием подвесок.
- Проведение ремонтно-изоляционных работ (РИР) с использованием разбуриваемого инструмента.
Процесс работы выглядит следующим образом: после продавки цементного раствора пробка садится на «стоп-кольцо». Под действием давления продавки происходит смыкание профилей коронок. Система противращения блокирует радиальное перемещение, позволяя долоту эффективно разрушить тело пробки и оснастки для продолжения бурения или освоения скважины.
Коммерческие условия и поставка
Компания «Резиномир» осуществляет снабжение нефтесервисных и буровых предприятий Екатеринбурга и Свердловской области комплектующими для скважинной оснастки. Мы предлагаем комплект коронок-фиксаторов для систем противращения из легкоразбуриваемых материалов.
Условия сотрудничества:
- Работа с юрлицами: Поставка продукции осуществляется для юридических лиц и индивидуальных предпринимателей с полным пакетом сопроводительной документации.
- Индивидуальный заказ: Возможно изготовление партий под заказ по чертежам клиента или адаптация профиля под конкретный тип посадочного оборудования.
- Ценообразование: Чтобы рассчитать стоимость поставки, необходимо направить спецификацию с указанием диаметра оснастки и типа материала. Цены формируются индивидуально, оптом предоставляются скидки. Прайс-лист на серийные модели доступен по запросу.
- Оплата: Безналичный расчет с НДС.
- Логистика: Организована отгрузка со склада. Мы обеспечиваем упаковку, предотвращающую механические повреждения зубчатого профиля при транспортировке. Предоставляется гарантия на геометрическую точность и физико-механические свойства материалов.
FAQ
Из какого материала лучше выбрать коронки для быстрого разбуривания?
Для максимальной скорости разбуривания долотами PDC рекомендуется использовать коронки из композитных материалов на основе фенольных смол или специализированных жестких полимеров. Они разрушаются на мелкую фракцию, которая легко выносится буровым раствором и не забивает промывочные насадки долота.
Выдерживают ли фиксаторы высокие температуры?
Стандартные полимерные коронки рассчитаны на температуры до +120…+130°С. Для высокотемпературных скважин (HPHT) необходимо заказывать изделия из термостойких композитов, сохраняющих прочность при температурах до +180…+200°С.
Можно ли установить коронки на уже имеющиеся пробки?
Да, если конструкция пробки предусматривает посадочное место под сменную коронку. Обычно фиксаторы крепятся к телу пробки механическим способом или на клей. Важно обеспечить надежность этого крепления, чтобы коронка не отделилась в процессе спуска.
Совместимы ли ваши коронки с оснасткой импортного производства?
Мы производим аналоги, совместимые с большинством распространенных профилей импортной оснастки. Для гарантии совместимости рекомендуем предоставить образец ответной части или чертеж профиля зуба.
Что делать, если пробка все-таки вращается при разбуривании?
Если система противращения не сработала (из-за несовпадения профилей, разрушения зубьев при посадке или отсутствия фиксации), применяют изменение параметров режима бурения (снижение нагрузки на долото, изменение скорости вращения ротора) для минимизации вращения пробки за счет трения о стенки колонны. Однако это значительно увеличивает время операции.
