Комплекты пробок цементировочных для систем противовращения
Отображение 1–20 из 22Цены: по возрастанию
Комплекты цементировочных пробок, оснащенные механизмом фиксации от проворота, представляют собой специализированную скважинную оснастку, используемую на этапе крепления обсадных колонн в нефтегазовой отрасли. Основное функциональное назначение данных изделий — разделение технологических жидкостей (бурового раствора и тампонажной смеси) в процессе цементирования, очистка внутренней поверхности обсадных труб от глинистой корки и получение сигнала «Стоп» при окончании продавки.
Ключевой особенностью модификации «для систем противовращения» является наличие интегрированных зубчатых венцов (вставок) на торцах пробок. При посадке верхней пробки на нижнюю (или на «стоп-кольцо») происходит механическое сцепление профилей, блокирующее радиальное вращение. Это обеспечивает эффективное и быстрое разбуривание оснастки долотами типа PDC, исключая проворачивание пробки внутри колонны. Для получения технической консультации, уточнения совместимости профилей или оформления заявки доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.
Технические характеристики и производство комплектов пробок цементировочных для систем противовращения
Технология изготовления разделительных пробок базируется на использовании композитных материалов и специализированных эластомеров. Конструктивно изделие состоит из жесткого сердечника, обеспечивающего механическую прочность, и эластичной оболочки с манжетами, отвечающей за герметичность и очистку стенок трубы. Производственный процесс включает прецизионное литье или прессование полимерных компонентов и вулканизацию резиновых элементов.
Материалы и разбуриваемость
Критическим параметром для данной категории изделий является разбуриваемость (Drillability). Сердечники и вставки системы противовращения изготавливаются из материалов, которые легко разрушаются породоразрушающим инструментом на мелкие фракции, не препятствующие дальнейшей циркуляции раствора.
В производстве применяются:
- Термореактивные пластики и фенольные смолы: Обеспечивают высокую жесткость сердечника и легкость разбуривания.
- Алюминиевые сплавы: Используются во внутренних узлах, поддаются быстрому фрезерованию.
- Резиновые смеси (NBR, HNBR): Для наружных манжет используется маслобензостойкая резина или гидрированный нитрильный каучук, устойчивый к высоким температурам и абразивному износу.
Нормативная база производства опирается на отраслевые Технические Условия (ТУ) и стандарты API (в частности, API Spec 10F), регламентирующие требования к термостойкости и перепаду давлений.
Конструктивные различия

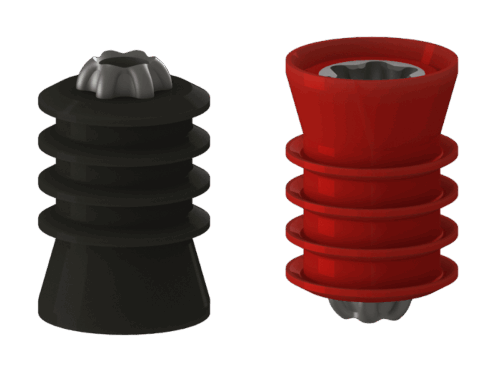

Комплект состоит из двух изделий, выполняющих разные функции:
- Нижняя пробка: Оснащена разрушаемой диафрагмой (мембраной). Спускается первой, разделяет буровой раствор и цемент. После посадки на «стоп-кольцо» диафрагма прорывается под давлением, пропуская цементный раствор в затрубное пространство.
- Верхняя пробка: Имеет сплошной корпус. Спускается после закачки цемента, разделяет цемент и продавочную жидкость. При посадке на нижнюю пробку обеспечивает герметичную отсечку и срабатывание фиксатора вращения.
Сравнительные характеристики элементов комплекта:
| Параметр | Нижняя пробка | Верхняя пробка |
|---|---|---|
| Цвет корпуса | Обычно оранжевый/красный | Обычно черный/синий |
| Конструкция ядра | Полая, с разрывной мембраной | Сплошная (глухая) |
| Давление прорыва, МПа | 1.5 – 3.5 | Не применимо (держит до 35-50 МПа) |
| Элемент фиксации | Зубчатый венец (сверху и снизу) | Зубчатый венец (снизу) |
Эксплуатация и параметры комплектов пробок цементировочных для систем противовращения
Эффективность работы системы зависит от соответствия типоразмера пробок диаметру обсадной колонны. Номенклатура изделий охватывает диапазон от 102 мм (4 дюйма) до 508 мм (20 дюймов) и более. Рабочее давление, которое выдерживают пробки после посадки, может достигать 35–50 МПа, что позволяет проводить опрессовку колонны сразу после цементирования.
Техническое предупреждение: Для корректной работы системы противовращения необходимо, чтобы профили зубчатых вставок на верхней пробке, нижней пробке и посадочном кольце (муфте с обратным клапаном) были идентичны. Использование компонентов от разных производителей без предварительной проверки на совместимость («свинчиваемость») может привести к отсутствию фиксации и вращению пробок при разбуривании.
Сферы применения
Изделия применяются при строительстве вертикальных, наклонно-направленных и горизонтальных скважин в нефтегазодобывающей отрасли. Особую актуальность комплекты с фиксацией приобретают при использовании долот PDC, которые создают низкий крутящий момент и требуют жесткой фиксации разбуриваемого объекта.
Основные преимущества использования систем с фиксацией:
- Сокращение времени на разбуривание оснастки (экономия времени буровой установки).
- Защита долота от повреждений, вызванных вращением незафиксированных объектов.
- Повышение качества цементирования за счет эффективного разделения сред.
Рабочий температурный диапазон стандартных изделий составляет до +120 °C. Для высокотемпературных скважин применяются специальные исполнения из термостойких композитов и эластомеров (до +180…+200 °C).
Условия сотрудничества
Компания «Резиномир» осуществляет поставки скважинной оснастки для нефтесервисных предприятий Екатеринбурга и Свердловской области. Мы предлагаем комплекты пробок цементировочных для систем противовращения, изготовленные из легкоразбуриваемых материалов.
Коммерческие условия:
- Работа с клиентами: Поставка осуществляется для юридических лиц и индивидуальных предпринимателей.
- Производство под заказ: Возможно изготовление партий оснастки по спецификациям заказчика (нестандартные диаметры, термостойкое исполнение, адаптация под конкретный профиль стоп-кольца).
- Ценообразование: Чтобы рассчитать стоимость комплекта, необходимо направить запрос с указанием диаметра обсадной трубы и типа резьбы (если применимо). Цены формируются индивидуально, оптом и для постоянных партнеров действуют специальные условия. Прайс-лист на базовые модели доступен по запросу.
- Оплата: Безналичный расчет с НДС.
- Логистика: Организация отгрузки со склада, доставка до терминалов транспортных компаний.
- Документация: Продукция сопровождается паспортами качества и актами испытаний материалов.
FAQ
В чем отличие обычной цементировочной пробки от пробки с системой противовращения?
Обычная пробка имеет гладкий или плоский торец. При разбуривании она может начать вращаться вместе с долотом, что значительно увеличивает время проходки (до нескольких часов). Пробка с системой противовращения имеет зубчатый профиль на торце, который входит в зацепление с ответной частью, механически блокируя вращение и позволяя разбурить пробку за 10–30 минут.
Можно ли использовать только верхнюю пробку?
В некоторых технологиях цементирования (например, при малых объемах или установке цементных мостов) допускается использование только верхней пробки. Однако для качественного цементирования обсадных колонн рекомендуется использовать полный комплект для предотвращения смешивания бурового и тампонажного растворов на фронте потока.
Какое давление выдерживает пробка при опрессовке?
Стандартные верхние пробки рассчитаны на перепад давления 35 МПа (350 атм) и выше, что позволяет проводить опрессовку обсадной колонны на герметичность сразу после получения сигнала «Стоп», не ожидая затвердевания цемента. Точные параметры указаны в паспорте изделия.
Из какого материала сделан сердечник?
Сердечник изготавливается из высокопрочного термореактивного пластика или композита с наполнителем из стекловолокна/алюминия. Материал подбирается таким образом, чтобы выдерживать высокие сжимающие нагрузки при посадке, но при этом легко разрушаться (крошиться) под воздействием долота PDC.
Подходят ли ваши пробки для горизонтальных скважин?
Да, конструкция манжетного уплотнения обеспечивает центрирование пробки и эффективную очистку стенок трубы даже в горизонтальных участках ствола скважины, предотвращая переток жидкостей под действием гравитации.
