Обтираторы скважинные ОСР - 380 (толщина 40 мм)

Обтираторы скважинные типа ОСР-380 представляют собой специализированные резинотехнические изделия, предназначенные для механической очистки наружной поверхности бурильных, насосно-компрессорных (НКТ) и утяжеленных бурильных труб от промывочной жидкости, нефти, парафина и бурового шлама. Ключевая функциональная роль данных изделий в процессе спуско-подъемных операций заключается в предотвращении загрязнения рабочей площадки буровой установки, снижении потерь дорогостоящего бурового раствора и обеспечении экологической безопасности на месторождении.

Изделие устанавливается в специальный корпус (стакан) под ротором буровой установки. За счет упругой деформации внутренней кромки обеспечивается плотное прилегание резины к телу трубы, что гарантирует эффективный съем жидкости при подъеме колонны. Для получения технической консультации, уточнения совместимости с обсадными трубами или оформления заявки доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.

Технические характеристики обтираторов скважинных ОСР — 380 (толщина 40 мм)

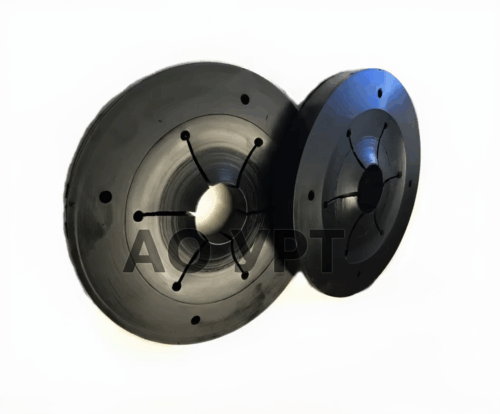

Конструктивно обтиратор представляет собой плоский резиновый диск с центральным отверстием, диаметр которого подбирается меньше диаметра очищаемой трубы для создания необходимого натяга. Наружный диаметр изделия составляет 380 мм, что соответствует стандарту посадочных мест большинства отечественных роторных столов. Толщина изделия 40 мм обеспечивает необходимую жесткость конструкции и устойчивость к раздиру при прохождении замковых соединений и муфт.

Технология производства и материалы

Изготовление обтираторов осуществляется методом компрессионного формования в пресс-формах с последующей высокотемпературной вулканизацией. Данный метод позволяет получить монолитную структуру материала без внутренних дефектов.

Эксплуатационные свойства изделия определяются типом используемой резиновой смеси. В зависимости от условий бурения и состава пластовых флюидов, применяются следующие материалы:

• Бутадиен-нитрильный каучук (NBR): Является основой для маслобензостойких (МБС) обтираторов. Материал устойчив к воздействию нефти, дизельного топлива, минеральных масел и буровых растворов на углеводородной основе. Рабочий диапазон температур составляет от -40 °С до +100 °С.
• Полиуретан (PU): Используется для работы в условиях повышенного абразивного износа. Полиуретановые изделия обладают высокой прочностью на разрыв, однако имеют ограничения по температуре эксплуатации (до +80 °С) и химической стойкости к некоторым видам кислот.
• Этилен-пропиленовый каучук (EPDM): Применяется в редких случаях для работы с растворами на водной основе при высоких температурах, но не стоек к нефтепродуктам.

Сравнение физико-механических показателей материалов для обтираторов:

Нормативные требования

Производство осуществляется в соответствии с внутренними Техническими Условиями (ТУ) предприятий-изготовителей нефтепромыслового оборудования. Физико-механические характеристики резин должны соответствовать требованиям ГОСТ 18829-73 или ГОСТ 7338-90 в части стойкости к агрессивным средам и механическим нагрузкам.

Эксплуатация и назначение

Эффективность работы обтираторов скважинных ОСР — 380 (толщина 40 мм) зависит от правильного подбора внутреннего диаметра. Изделия выпускаются с различными диаметрами проходного отверстия под стандартные размеры труб: 60, 73, 89, 102, 114, 127, 140, 168 мм и другие.

Функциональные задачи изделия:

• Очистка поверхности труб от технологических жидкостей.
• Предотвращение попадания посторонних предметов в устье скважины.
• Минимизация риска поскальзывания персонала на буровой площадке за счет удержания жидкости внутри скважины.

Техническое предупреждение: При выборе типоразмера обтиратора необходимо учитывать, что диаметр центрального отверстия должен быть на 5–10 мм меньше номинального диаметра трубы для обеспечения натяга. Однако чрезмерное занижение диаметра может привести к ускоренному износу кромки или разрыву обтиратора при прохождении муфтовых соединений. Для труб с высадкой рекомендуется использовать разрезные конструкции или более эластичные смеси.

Сферы применения

Изделия востребованы нефтесервисными и буровыми компаниями при проведении следующих работ:

1. Текущий и капитальный ремонт скважин (ТКРС): Очистка НКТ при подъеме из скважины.
2. Бурение скважин: Очистка бурильных труб (СБТ) от бурового раствора.
3. Геофизические исследования: Очистка кабелей и приборов (при использовании специальных вставок).

Повышенная толщина 40 мм (по сравнению со стандартными 20-30 мм аналогами) обеспечивает увеличенный ресурс изделия и способность выдерживать большие механические нагрузки при высоких скоростях подъема инструмента.

Условия сотрудничества

Компания «Резиномир» специализируется на снабжении предприятий нефтегазового комплекса Екатеринбурга и Свердловской области. Мы предлагаем обтираторы скважинные ОСР — 380 (толщина 40 мм) из маслобензостойкой резины различных типоразмеров.

Коммерческие условия:

• Работа с клиентами: Поставка осуществляется для юридических лиц и индивидуальных предпринимателей.
• Производство под заказ: Возможно изготовление партий изделий с нестандартным внутренним диаметром или из морозостойких смесей (для работы в условиях Крайнего Севера до -60 °С) по спецификации заказчика.
• Ценообразование: Чтобы рассчитать стоимость партии, необходимо направить запрос с указанием требуемого количества и диаметра очищаемых труб. Цены формируются индивидуально, оптом предоставляются скидки. Прайс-лист на серийные модели доступен по запросу.
• Оплата: Оплата производится по безналичному расчету с НДС.
• Логистика: Организована отгрузка продукции со склада. Мы обеспечиваем упаковку, предотвращающую деформацию изделий при транспортировке.
• Гарантия: На продукцию распространяется гарантия соответствия геометрических параметров и свойств материала. Партии сопровождаются паспортами качества.

FAQ

Каков ресурс одного обтиратора?
Ресурс зависит от абразивности бурового раствора, состояния поверхности труб и скорости спуско-подъемных операций. В среднем, изделие из качественной резины МБС выдерживает очистку 3000–5000 метров трубной колонны. Полиуретановые аналоги могут служить в 2-3 раза дольше.

Можно ли использовать обтиратор при отрицательных температурах?
Да, стандартные обтираторы из резины на основе нитрильного каучука сохраняют эластичность до -30…-40 °С. Для работы в более суровых условиях (до -60 °С) необходимо заказывать изделия из специализированных морозостойких смесей, чтобы избежать растрескивания («стеклования») резины.

Подходят ли обтираторы ОСР для квадратной штанги?
Нет, обтираторы ОСР-380 предназначены для труб круглого сечения. Для очистки ведущей трубы квадратного сечения (квадрата) используются специальные квадратные обтираторы, которые устанавливаются в вкладыши ротора.

Как определить, что обтиратор пора менять?
Критериями износа являются: отсутствие плотного прилегания к трубе (потеря натяга), наличие сквозных разрывов, отслоение кусков резины или химическое разрушение (разбухание) материала. Если жидкость перестала эффективно удаляться с поверхности трубы, изделие подлежит замене.

Возможно ли изготовление обтиратора с каркасом?
Да, технология позволяет армировать обтираторы металлической сеткой или кордной тканью для повышения прочности на разрыв. Это актуально при работе с тяжелыми колонами и высокими скоростями подъема. Возможность изготовления армированных версий уточняется при заказе.
