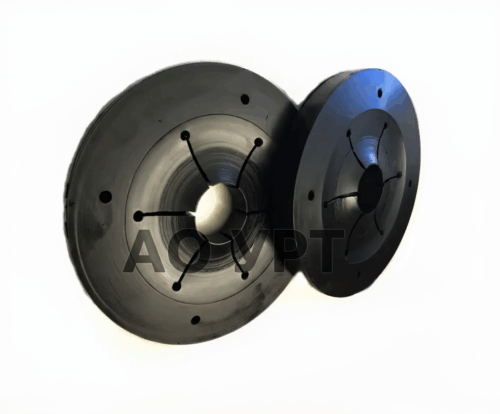

Обтираторы скважинные ОСР - 440А (толщина 45 мм)

Обтираторы скважинные уплотнительные типа ОСР-440А представляют собой эластичные резиновые диски специальной формы, предназначенные для очистки наружной поверхности бурильного инструмента и насосно-компрессорных труб (НКТ) от технологических жидкостей. Ключевая функциональная задача данных изделий — предотвращение выноса бурового раствора, нефти, парафина и шлама из скважины на рабочую площадку при проведении спуско-подъемных операций. Использование обтираторов обеспечивает соблюдение норм экологической и промышленной безопасности, снижает расход дорогостоящих буровых растворов и минимизирует риск травматизма персонала.

Изделие устанавливается в корпусное устройство (стакан обтиратора) под столом ротора буровой установки. Упругая внутренняя кромка плотно обхватывает трубу, создавая эффект скребка, который эффективно удаляет загрязнения при движении колонны вверх. Модификация с увеличенной толщиной и диаметром ориентирована на работу с тяжелыми буровыми установками. Для получения консультации по подбору типоразмера, уточнения наличия или оформления заявки доступны контакты: ekb@rti-land.ru и +7 (800) 302-31-42.

Технические характеристики и производство обтираторов скважинных ОСР — 440А (толщина 45 мм)

Процесс изготовления базируется на технологии компрессионного формования в вулканизационных прессах под высоким давлением. Это обеспечивает получение изделия с высокой плотностью материала и однородной структурой, устойчивой к раздиру. Геометрические параметры изделия адаптированы под стандартные посадочные места роторов с проходным диаметром 440 мм. Толщина 45 мм является усиленной характеристикой, обеспечивающей повышенный ресурс и жесткость по сравнению с тонкими аналогами.

Применяемые материалы и свойства

Эксплуатационная надежность обтиратора напрямую зависит от химического состава резины. В производстве используются специализированные смеси, адаптированные к агрессивным средам нефтяных и газовых месторождений.

Основные типы материалов:

• Маслобензостойкая резина (МБС) на основе нитрильного каучука (NBR): Стандартное исполнение. Обладает высокой стойкостью к сырой нефти, буровым растворам на углеводородной основе, дизельному топливу и минеральным маслам. Рабочий диапазон температур: от -40 °С до +100 °С.
• Полиуретан (PU): Применяется для работы в условиях повышенного абразивного износа. Характеризуется исключительной прочностью на разрыв и истирание, но имеет ограничения по температуре (до +80 °С).
• Морозостойкие смеси: Специальные композиции для работы в условиях Крайнего Севера, сохраняющие эластичность при температурах до -60 °С.

Сравнительные характеристики материалов:

Типоразмеры и классификация

Обтираторы скважинные ОСР — 440А (толщина 45 мм) классифицируются по диаметру внутреннего отверстия, который подбирается под размер очищаемой трубы. Стандартный ряд внутренних диаметров включает: 60, 73, 89, 102, 114, 127, 140, 168 мм. Для обеспечения эффективной очистки диаметр отверстия обтиратора должен быть меньше наружного диаметра трубы (создание натяга).

Эксплуатация и особенности применения

Данные РТИ широко применяются в процессах бурения, освоения и капитального ремонта скважин (КРС). Усиленная конструкция позволяет использовать их при работе с утяжеленными бурильными трубами (УБТ) и в глубоких скважинах, где нагрузки на обтиратор при подъеме колонны особенно высоки.

Техническое предупреждение: Запрещается эксплуатация обтираторов с надрывами внутренней кромки более 10 мм или потерей эластичности (твердение, растрескивание). Использование изношенного изделия не только не обеспечивает очистку, но и может привести к попаданию кусков резины в устье скважины, что создаст аварийную ситуацию. При переходе на трубы другого диаметра (например, с 89 мм на 114 мм) обязательна замена обтиратора на соответствующий типоразмер.

Сферы использования

Продукция востребована нефтесервисными предприятиями и буровыми подрядчиками в следующих операциях:

• Спуско-подъемные операции (СПО) с бурильными трубами.
• Подъем насосно-компрессорных труб при ремонте скважин.
• Работа с геофизическим оборудованием (при наличии соответствующих вставок).

Увеличенный наружный диаметр 440 мм позволяет использовать эти обтираторы на более мощных буровых установках по сравнению с серией ОСР-380.

Условия сотрудничества

Компания «Резиномир» осуществляет поставки нефтепромыслового оборудования и РТИ для предприятий Екатеринбурга и Свердловской области. Мы предлагаем купить обтираторы ОСР-440А стандартного и морозостойкого исполнения.

Коммерческие условия:

• Поставка: Работаем с юридическими лицами и индивидуальными предпринимателями. Возможна отгрузка как оптовых партий, так и единичных изделий для комплектации буровых бригад.
• Изготовление под заказ: При отсутствии необходимого внутреннего диаметра или потребности в изделиях из специфических материалов (например, фторкаучук для высоких температур), возможно производство партии по ТУ заказчика.
• Ценообразование: Чтобы рассчитать стоимость заказа, необходимо направить заявку с указанием количества и типоразмеров. Цены зависят от объема закупки и выбранного материала. Прайс-лист на серийные модели доступен по запросу.
• Оплата: Безналичный расчет с НДС.
• Логистика: Отгрузка со склада, качественная упаковка для защиты от деформации при транспортировке.
• Гарантия: Продукция сопровождается паспортами качества, подтверждающими соответствие физико-механических свойств требованиям нормативной документации.

FAQ

Чем отличается ОСР-440А от ОСР-380?
Главное отличие заключается в наружном посадочном диаметре. ОСР-440А имеет диаметр 440 мм и предназначен для роторов с соответствующим посадочным гнездом (обычно более мощных установок). ОСР-380 имеет диаметр 380 мм. Также модель 440А в стандартном исполнении имеет увеличенную толщину (45 мм против 40 мм), что повышает ее прочность.

Каков ресурс работы одного обтиратора?
Ресурс зависит от условий эксплуатации: состояния поверхности труб, типа бурового раствора и скорости подъема. В среднем, качественный резиновый обтиратор служит от 1 до 3 скважино-операций или очищает около 3000-5000 метров труб. Полиуретановые аналоги могут служить дольше.

Как подобрать обтиратор для трубы 89 мм?
Для трубы диаметром 89 мм следует выбирать обтиратор с маркировкой внутреннего диаметра 89 мм. Производитель уже закладывает необходимый натяг в конструкцию (фактический внутренний диаметр нового изделия будет меньше 89 мм), чтобы обеспечить плотное прилегание. Не нужно заказывать обтиратор на размер меньше (например, 73 мм) — это приведет к быстрому разрушению.

Можно ли использовать ваши обтираторы зимой?
Да, стандартные обтираторы из резины МБС работоспособны до -30…-40 °С. Для работы в регионах с экстремально низкими температурами (ЯНАО, ХМАО) мы рекомендуем заказывать специальное морозостойкое исполнение («Север»), которое сохраняет эластичность до -60 °С.

Есть ли в наличии корпуса для обтираторов?
Мы поставляем как сменные резиновые элементы (сами обтираторы), так и металлические корпуса (стаканы) для их установки под ротор. Наличие корпусов необходимо уточнять у менеджеров при заказе.
