РТИ для буровых насосов УНБ-600, НБ-600АШ

Комплектующие гидравлической части поршневых насосов УНБ-600 и НБ-600АШ относятся к категории быстроизнашиваемых сменных элементов, необходимых для обеспечения герметичности рабочих камер и поддержания заданного давления в манифольде при бурении скважин. Данная номенклатура включает поршни, уплотнения штоков, клапанные вставки и диафрагмы, функционирующие в условиях контакта с химически агрессивными и абразивными буровыми растворами. Надежность уплотнительных узлов напрямую влияет на производительность насосного агрегата, стабильность циркуляции промывочной жидкости и предотвращение аварийных утечек в механический привод.

Отделы снабжения и главные механики буровых предприятий могут запросить техническую консультацию или направить дефектную ведомость для подбора изделий по адресу ekb@rti-land.ru, а также связаться со специалистами по телефону +7 (800) 302-31-42.

Технические характеристики и материалы РТИ для буровых насосов УНБ-600, НБ-600АШ

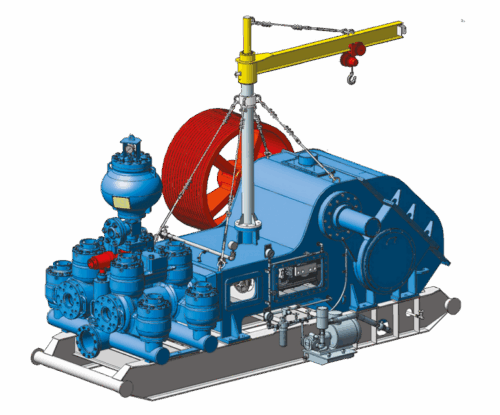

Буровые насосы серий УНБ-600 и НБ-600АШ характеризуются высокой мощностью (600 кВт) и способны развивать давление нагнетания до 25-32 МПа. Эксплуатация в таких режимах накладывает строгие требования к физико-механическим свойствам эластомеров. РТИ для буровых насосов УНБ-600, НБ-600АШ должны обладать стойкостью к экструзии (выдавливанию в зазоры), сопротивлением раздиру и минимальной остаточной деформацией сжатия.

Выбор материала определяется типом бурового раствора (на водной, нефтяной или полимерной основе) и климатическими условиями региона эксплуатации. В производстве применяются два основных класса материалов:

1. Нитрил-бутадиеновый каучук (NBR). Используется для изготовления стандартных поршней, уплотнительных колец и клапанных вставок. Материал работоспособен в диапазоне температур от -30°С до +100°С, стоек к техническим маслам и нефтепродуктам.
2. Полиуретановые эластомеры (PU). Применяются для высоконагруженных узлов. Полиуретан превосходит резину по абразивной стойкости в 3-5 раз, имеет предел прочности на разрыв до 40-50 МПа, что позволяет увеличить межсервисный интервал. Ограничение по температуре составляет +80°С (для стандартных марок).

Сравнительная таблица характеристик материалов для поршней и уплотнений:

Для работы в условиях Крайнего Севера, где температура воздуха опускается ниже -45°С, рекомендуется использовать специализированные морозостойкие марки резины или гибридные компаунды, сохраняющие эластичность при запуске оборудования.

Критическим аспектом при замене поршней является контроль внутреннего диаметра цилиндровой втулки. При износе зеркала втулки более чем на 1-1,5 мм от номинала, установка стандартного поршня не обеспечит герметичности даже при использовании жесткого полиуретана. В таких случаях требуется либо замена втулки, либо изготовление поршней ремонтного размера.

Технологии производства и номенклатурный ряд

Изготовление комплектующих осуществляется методами компрессионного формования (вулканизации) для резиновых смесей и свободного литья либо точения на станках с ЧПУ для полиуретанов. Производственный процесс регламентируется нормативно-технической документацией. Для колец круглого сечения, используемых в статических соединениях (крышки, фланцы), применяются размерные ряды ГОСТ 9833-73 и технические требования ГОСТ 18829-73. Профильные изделия (поршни, манжеты штока) производятся согласно ТУ (Техническим условиям), согласованным с требованиями производителей насосного оборудования.

Ассортимент РТИ для буровых насосов УНБ-600, НБ-600АШ включает следующие позиции:

• Поршни буровые. Производятся в сборе с сердечником или как сменные манжеты. Типоразмеры соответствуют диаметрам цилиндровых втулок: 130, 140, 150, 160, 170, 180 мм.
• Уплотнения клапанов. Вставки для тарельчатых клапанов, обеспечивающие герметичное перекрытие седла при обратном ходе поршня.
• Сальниковые уплотнения штока. Комплекты шевронных или воротниковых манжет, работающих в условиях возвратно-поступательного движения.
• Уплотнения втулок и крышек. Статические кольца и прокладки прямоугольного или круглого сечения.
• Диафрагмы (мембраны) компенсаторов. Ответственные элементы сферических компенсаторов, гасящие пульсации давления на выходе насоса.

Сферы применения данной продукции охватывают предприятия нефтегазодобывающего комплекса, геологоразведки и сервисные компании, осуществляющие капитальный ремонт скважин (КРС).

Компания «Резиномир» предлагает рассчитать стоимость комплекта ЗИП для планового обслуживания насосов. Возможна поставка продукции оптом и производство нестандартных изделий под заказ по чертежам заказчика (включая ремонтные размеры).

Коммерческие условия и поставка

Сотрудничество осуществляется с юридическими лицами и индивидуальными предпринимателями. Оплата производится по безналичному расчету. Предлагаем гибкие условия формирования партий: от единичных ремонтных комплектов до крупнооптовых поставок на склад предприятия. Прайс-лист на серийные изделия доступен по запросу менеджерам. Отгрузка продукции производится со склада в Екатеринбурге, доставка в регионы организуется через транспортные компании. На все РТИ для буровых насосов УНБ-600, НБ-600АШ предоставляется гарантия при соблюдении регламента монтажа и эксплуатации.

FAQ: Часто задаваемые вопросы

1. Какой тип поршня лучше выбрать: сборный или вулканизированный (монолитный)?
Сборные поршни экономически выгоднее, так как позволяют менять только изношенные резиновые или полиуретановые манжеты, сохраняя металлический сердечник. Вулканизированные (гуммированные) поршни обеспечивают лучшую адгезию эластомера к металлу и исключают микропротечки между резиной и сердечником, что важно при работе на максимальных давлениях.

2. Как влияет температура бурового раствора на выбор материала клапанной вставки?
При температуре раствора выше +90°С…+100°С стандартный полиуретан теряет прочностные характеристики и подвергается быстрой деструкции. В таких условиях необходимо использовать резину на основе NBR или специализированные термостойкие марки полиуретана.

3. Можно ли заказать уплотнения для насоса, если нет каталожного номера?
Да, специалисты могут идентифицировать изделие по эскизу с основными размерами (внутренний диаметр, наружный диаметр, высота) и фотографиям узла. Также возможен подбор по модели насоса и диаметру втулки.

4. В чем разница между белым и красным полиуретаном в поршнях?
Цвет полиуретана обеспечивается красителем и не является точным индикатором свойств. Однако традиционно производители маркируют более твердые марки (93-95 Шор А) красным или оранжевым цветом, а стандартные (85-90 Шор А) — желтым или белым. Точные характеристики всегда указываются в паспорте на партию.

5. Какие сроки хранения резиновых изделий на складе до начала эксплуатации?
Согласно ГОСТ, гарантийный срок хранения РТИ обычно составляет от 2 до 3 лет при соблюдении условий (отсутствие прямого солнечного света, температура от 0 до +25°С, отсутствие контакта с ГСМ и озонирующим оборудованием). Полиуретановые изделия могут храниться до 5 лет без потери свойств.
