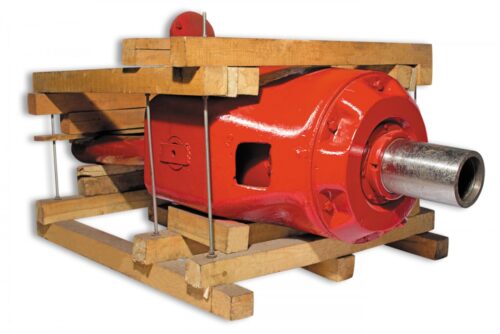

Комплекты уплотнительных элементов для буровых вертлюгов серий УВ-250 и УВ-320 являются критически важными узлами, обеспечивающими герметичность циркуляционной системы буровой установки при высоких давлениях. Основное функциональное назначение данной номенклатуры — изоляция подвижных соединений ствола вертлюга, предотвращение утечки бурового раствора в атмосферу и защита масляной ванны опорных подшипников от попадания абразивных частиц. От работоспособности этих компонентов напрямую зависит безаварийность процесса бурения и ресурс дорогостоящих металлических деталей — отвода и промывочной трубы.
Эксплуатация расходных материалов происходит в условиях экстремальных трибологических нагрузок, вибрации и воздействия химически активных промывочных жидкостей под давлением до 32–40 МПа. Своевременная замена изношенных манжет и сальников предотвращает размыв металла и простой буровой бригады. Для получения технической спецификации, чертежей или оформления заявки специалисты могут направить запрос на ekb@rti-land.ru или связаться с инженерным отделом по телефону +7 (800) 302-31-42.
Производство и характеристики РТИ для буровых вертлюгов УВ-250, УВ-320
Технологический процесс изготовления уплотнений для вертлюгов базируется на методах компрессионного формования и литья под давлением. Особое внимание уделяется производству манжет узла уплотнения промывочной трубы, работающих на границе «металл-раствор». Для обеспечения необходимого ресурса применяются технологии многослойного армирования полиамидными тканями или использование высокомодульных полимеров, устойчивых к экструзии (выдавливанию в зазор).
Выбор эластомера определяется условиями эксплуатации скважины:
- Бутадиен-нитрильный каучук (NBR). Стандартный материал черного цвета. Обладает высокой стойкостью к минеральным маслам и пластичным смазкам. Используется для сальников крышек картера и статических уплотнительных колец. Рабочий диапазон температур: -30°С … +100°С.
- Полиуретановые эластомеры (PU). Конструкционный материал для нагруженных манжет грязевого уплотнения. Полиуретан демонстрирует стойкость к абразивному износу, в 3–5 раз превышающую показатели резины, и выдерживает давление до 50 МПа.
- Фторкаучук (FKM). Применяется при бурении глубоких скважин с забойными температурами выше +120°С или при использовании растворов на углеводородной основе (РУО) с высоким содержанием ароматических фракций.
Поскольку единый ГОСТ на все комплектующие вертлюгов отсутствует, РТИ для буровых вертлюгов УВ-250, УВ-320 производятся в соответствии с Техническими Условиями (ТУ) заводов-изготовителей бурового оборудования (Уралмаш, ВЗБТ) или профильных предприятий РТИ. Кольца круглого сечения соответствуют ГОСТ 9833-73.
Технические параметры и классификация
Ассортимент запасных частей (ЗИП) для вертлюгов подразделяется на две функциональные группы: уплотнения высокого давления (грязевые) и уплотнения низкого давления (масляные).
- Грязевые уплотнения. Пакет напорных манжет (обычно V-образного, U-образного или прямоугольного сечения), устанавливаемых между неподвижным отводом и вращающейся трубой.
- Масляные уплотнения. Армированные манжеты с пыльниками, удерживающие трансмиссионное масло в корпусе вертлюга.
В таблице ниже приведено сравнение свойств материалов для грязевых манжет, что позволяет инженерам корректно подобрать комплектующие.
| Характеристика | Резинотканевая манжета (NBR) | Полиуретановая манжета (PU) | Манжета FKM (Фторкаучук) |
|---|---|---|---|
| Твердость (Шор А) | 75 – 85 ед. | 90 – 95 ед. | 80 – 90 ед. |
| Рабочее давление, МПа | до 25 | до 40 – 50 | до 32 |
| Макс. температура, °С | +90 | +80 (стандарт) | +200 |
| Стойкость к абразиву | Средняя | Высокая | Средняя |
| Основная среда | Вода, глинистый раствор | Абразивный раствор, шлам | Нефть, кислоты, высокая t° |
ВАЖНО: Ресурс уплотнения промывочной трубы критически зависит от состояния поверхности самой трубы. Монтаж новых манжет на изношенную трубу с наличием коррозионных раковин, задиров или кольцевой выработки приведет к разрушению уплотнения в течение одной смены. При замене РТИ необходимо контролировать шероховатость поверхности сопрягаемых деталей (Ra не более 0,63 мкм).
Сферы применения и коммерческие условия
Комплектующие используются сервисными и буровыми предприятиями при проведении регламентного обслуживания (ТО), текущего и капитального ремонта буровых установок грузоподъемностью 250 и 320 тонн.
Основные направления использования:
- Эксплуатационное и разведочное бурение на нефть и газ.
- Капитальный ремонт скважин (КРС).
- Геологоразведка глубоких горизонтов.
Компания «Резиномир» осуществляет материально-техническое снабжение промышленных предприятий в Екатеринбурге и Свердловской области. Мы предлагаем поставку полного перечня резинотехнических изделий для бурового оборудования. В ассортименте представлены как полные ремонтные комплекты, так и отдельные позиции оптом и в розницу.
Взаимодействие осуществляется с юридическими лицами и индивидуальными предпринимателями. Оплата производится по безналичному расчету с НДС. Если условия эксплуатации требуют применения нестандартных материалов, технический отдел готов рассчитать стоимость и произвести партию изделий под заказ по специальным ТУ. Актуальные цены и полный прайс-лист предоставляются менеджерами по запросу. Перед тем как отгрузка будет сформирована, продукция проходит выходной контроль геометрических параметров. На все изделия распространяется заводская гарантия. Специалисты компании готовы предоставить консультацию по вопросам совместимости манжет с различными типами промывочных труб.
Часто задаваемые вопросы (FAQ)
Взаимозаменяемы ли уплотнения для вертлюгов УВ-250 и УВ-320?
Несмотря на конструктивное сходство, размеры уплотнений могут отличаться в зависимости от модели и года выпуска вертлюга. Вертлюг УВ-320 рассчитан на большую нагрузку и может иметь увеличенный диаметр промывочной трубы и, соответственно, манжет. Рекомендуется сверять чертежные номера или размеры посадочных мест перед заказом.
Что входит в стандартный ремкомплект вертлюга?
Типовой набор ЗИП включает: комплект напорных манжет уплотнения ствола (грязевых), манжеты верхней и нижней крышек (масляные сальники), уплотнительные кольца стаканов подшипников, прокладки крышек и отвода. Состав может варьироваться по требованию заказчика.
Как влияет температура раствора на выбор полиуретановых манжет?
Стандартный полиуретан сохраняет рабочие свойства при температуре до +80°С. При превышении этого порога (например, при нагреве раствора свыше +90°С) материал размягчается и теряет прочность на разрыв. Для горячих скважин необходимо использовать термостойкие марки полиуретана или фторкаучук.
Нужна ли смазка при монтаже манжет?
Да, при сборке узла уплотнения обязательно нанесение консистентной смазки на рабочие поверхности манжет и металлической трубы. Это предотвращает сухое трение в момент запуска и обеспечивает первичную герметизацию до начала циркуляции раствора.
Почему происходит быстрый износ грязевых манжет?
Основными причинами ускоренного износа являются: высокая абразивность бурового раствора, износ или коррозия поверхности промывочной трубы, нарушение центровки отвода относительно ствола (биение) или отсутствие подачи смазки в узел уплотнения в процессе работы.
