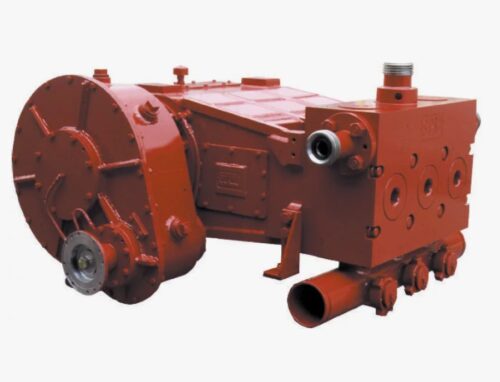

РТИ для плунжерных насосов TPD600, TWS 600, OFM 600
Показаны все результаты (14)Цены: по возрастанию
Комплектующие для гидравлических частей трехплунжерных насосов высокого давления моделей TPD600, TWS 600 и OFM 600 представляют собой категорию специализированных уплотнительных элементов, критически важных для проведения операций по цементированию скважин, кислотной обработке и гидроразрыву пласта (ГРП). Основное функциональное назначение данных изделий — обеспечение герметичности рабочей камеры при нагнетании абразивных и химически агрессивных жидкостей под давлением, достигающим 70-100 МПа. От ресурса уплотнений зависит производительность насосных установок и отсутствие простоев флота ГРП или цементировочных агрегатов.
Технические специалисты сервисных компаний и отделы снабжения могут направить заявку на подбор ремкомплектов или чертежи для изготовления аналогов по электронной почте ekb@rti-land.ru. Для оперативного уточнения наличия и технических параметров доступен телефон +7 (800) 302-31-42.
Технические характеристики и материалы РТИ для плунжерных насосов TPD600, TWS 600, OFM 600
Эксплуатация насосов серии 600 (аналоги SPM, Weir) происходит в жестких режимах: высокая цикличность нагрузок, воздействие абразива (проппант, песок) и агрессивных сред (кислоты, гели). В связи с этим РТИ для плунжерных насосов TPD600, TWS 600, OFM 600 производятся из композитных материалов, способных противостоять экструзии и тепловому старению.
Ключевым элементом является уплотнение плунжера (сальниковая набивка), которое конструктивно состоит из нажимного кольца (header ring), набора рабочих манжет (pressure rings) и опорного адаптера. Для их производства используются следующие типы материалов:
- Резинотканевые композиты (Standard / Premium). Основа большинства уплотнений. Состоят из слоев хлопчатобумажной или синтетической ткани, пропитанной нитрильным каучуком (NBR). Обеспечивают высокую механическую прочность.
- Арамидные композиты (Kevlar). Применяются для условий сверхвысоких давлений и температур. Армирование кевларовой нитью повышает стойкость к раздиру и истиранию в 2-3 раза по сравнению со стандартной тканью.
- Полиуретаны (PU). Используются для изготовления вставок клапанов и грязесъемников. Обладают отличной абразивной стойкостью, но ограничены по температуре (+80°С).
- Фторкаучуки (FKM). Необходимы при работе с кислотными составами и высокими температурами (до +200°С).
Сравнительные характеристики материалов для уплотнений плунжера:
| Тип материала | Основа | Рабочее давление (МПа) | Температурный диапазон | Стойкость к абразиву |
|---|---|---|---|---|
| Standard (Черный) | NBR + Х/Б ткань | до 40-50 | -30°С … +100°С | Средняя |
| High Temp (Красный) | HNBR + Синтетика | до 70 | -20°С … +140°С | Высокая |
| Kevlar/Gold (Желтый) | NBR + Арамид | до 105 | -40°С … +120°С | Экстремальная |
| Polyurethane (PU) | Литьевой полиуретан | до 35 | -50°С … +80°С | Высокая (чистые среды) |
Выбор конкретного исполнения зависит от типа проводимых работ (ГРП или цементирование) и состава перекачиваемой жидкости.
Важно: При монтаже комплекта уплотнений плунжера запрещается использование смазок на нефтяной основе, если материал уплотнений (например, EPDM для специфических задач) не является маслостойким. Для стандартных резинотканевых пакетов NBR обязательно обильное смазывание монтажной пастой для предотвращения сухого трения в момент первого пуска насоса.
Производство, стандарты и номенклатура
Технология изготовления включает прецизионное формование в пресс-формах под высоким давлением (для резинотканевых изделий и колец O-ring) и токарную обработку на станках с ЧПУ (для полиуретановых и фторопластовых компонентов). Поскольку насосы TPD600, TWS 600, OFM 600 являются конструктивными аналогами западного оборудования, производство РТИ ведется по Техническим условиям (ТУ), обеспечивающим полную геометрическую совместимость с оригинальными узлами (interchangeability).
Для колец круглого сечения, применяемых в статических соединениях, используются стандарты ГОСТ 9833-73 и ГОСТ 18829-73, а также международные стандарты AS568 (дюймовые размеры).
Основная номенклатура поставляемых изделий включает:
- Комплекты уплотнений плунжера. Полные наборы (Header, Pressure, Adapter rings) для плунжеров диаметром 2.5, 3, 3.5, 4, 4.5 дюйма.
- Вставки клапана (Valve Inserts). Полиуретановые или резиновые элементы, устанавливаемые на тарель клапана для обеспечения герметичности посадки в седло.
- Уплотнения крышек клапанов и цилиндров.
- Манжеты (Wiper seals). Грязесъемники, предотвращающие попадание раствора в приводную часть насоса (power end).
- Уплотнения всасывающего и нагнетательного манифольда.
Компания «Резиномир» предлагает изделия, прошедшие стендовые испытания. Мы готовы рассчитать стоимость партии, учитывая специфику парка оборудования заказчика. Возможна поставка продукции оптом для складских программ и изготовление нестандартных ремонтных размеров под заказ (например, при износе посадочных мест в гидроблоке).
Коммерческие условия
Сотрудничество осуществляется с юридическими лицами и ИП. Оплата продукции производится по безналичному расчету. Компания предлагает гибкие условия поставки: отгрузка со склада в Екатеринбурге с организацией логистики в любой регион эксплуатации. На все РТИ для плунжерных насосов TPD600, TWS 600, OFM 600 предоставляется гарантия соответствия физико-механических свойств. Актуальный прайс-лист на серийные позиции можно запросить у менеджеров отдела продаж.
FAQ: Часто задаваемые вопросы
1. В чем разница между уплотнениями для TWS 600 и TPD 600?
Гидравлические части (fluid end) данных насосов часто унифицированы и используют идентичные расходные материалы, соответствующие стандартам 600-й серии. Однако существуют модификации с различными типами крепления плунжера и размерами клапанов. При заказе необходимо уточнять точную модель гидроблока и диаметр плунжера.
2. Как влияет покрытие плунжера на выбор уплотнений?
Для плунжеров с твердосплавным покрытием (Ni-Cr-B-Si) или керамикой рекомендуются уплотнения с добавлением арамидных волокон (Kevlar), так как они выдерживают более жесткие режимы трения. Для хромированных плунжеров подойдут стандартные резинотканевые пакеты.
3. Можно ли использовать полиуретановые вставки клапанов при температуре +110°С?
Нет, стандартный полиуретан при температурах выше +80°С…+90°С подвергается тепловой деструкции и теряет прочность. Для температур свыше +100°С необходимо использовать вставки из специальных термостойких полимеров или резины HNBR.
4. Изготавливаете ли вы уплотнения ремонтного размера (Oversize)?
Да, если посадочное место под уплотнение в корпусе насоса разбито или расточено, технически возможно изготовление комплектов с увеличенным наружным диаметром для компенсации зазора и обеспечения герметичности.
5. Какие условия хранения резинотканевых уплотнений?
Изделия следует хранить в закрытом помещении при температуре от 0 до +25°С, вдали от прямых солнечных лучей и источников озона (сварка, электродвигатели), исключая деформацию. Срок хранения резинотканевых изделий обычно составляет до 3 лет без потери свойств.
