Соединители для лент

Механические системы стыковки конвейерных полотен представляют собой категорию специализированных металлических крепежных элементов, предназначенных для оперативного соединения концов транспортерной ленты или ремонта продольных порезов. Основное функциональное назначение данных изделий — восстановление целостности тягового контура и обеспечение непрерывности производственного процесса без применения сложного оборудования для вулканизации. Использование механических замков позволяет минимизировать время простоя конвейера при аварийных разрывах и осуществлять монтаж ленты в ограниченном пространстве.

Главные механики предприятий и специалисты служб снабжения могут направить спецификацию для подбора типоразмера замков или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения технической консультации по наличию номенклатуры доступен телефон +7 (800) 302-31-42.

Технические характеристики и типы соединителей для лент

Конструктивно механические соединители представляют собой штампованные или литые металлические элементы (скобы, пластины, шарниры), которые фиксируются на концах ленты посредством заклепок, болтов или зубцов. Соединители для лент производятся из конструкционных углеродистых сталей с антикоррозийным цинковым покрытием или из специальных сплавов.

Для особых условий эксплуатации (пищевая промышленность, химические производства, шахты с опасностью взрыва газа) применяются следующие материалы:

• Нержавеющая сталь (AISI 304/316): Обладает стойкостью к окислению, кислотам и магнитным полям.
• Искробезопасные сплавы (Медно-никелевые): Предотвращают искрообразование при трении и ударах, что критично для угольных шахт и элеваторов.
• Износостойкая сталь: Проходит термообработку для повышения твердости и сопротивления абразивному износу.

Производство механических соединителей регламентируется международными стандартами DIN (например, DIN 22102 в части требований к стыкам) и ISO, а также внутренними Техническими условиями (ТУ) производителей (аналоги систем Flexco, Anker, Alligator). Единого ГОСТ на все типы механических замков не существует, однако прочность стыка должна соответствовать расчетным нагрузкам конвейера.

Классификация и методы крепления

В зависимости от конструкции и способа монтажа различают две основные группы соединителей:

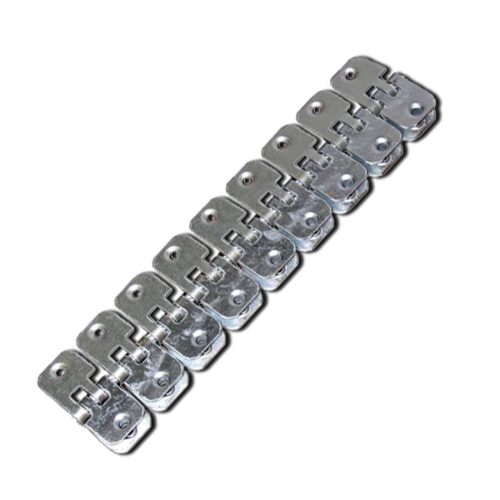

1. Разъемные (Шарнирные). Состоят из двух половин с петлями, закрепляемых на концах ленты, которые соединяются соединительным стержнем (тросиком). Позволяют быстро удлинять или укорачивать ленту, демонтировать полотно для чистки.
   • Примеры: Система «Alligator» (зубчатые), система «Крокодил», проволочные замки (Anker).
2. Неразъемные (Болтовые нешарнирные). Представляют собой две пластины (верхнюю и нижнюю), стягиваемые болтами или заклепками сквозь тело ленты. Обеспечивают высокую прочность на разрыв и герметичность стыка (отсутствие просыпания), но не позволяют быстро разъединить контур.
   • Примеры: Болтовые пластинчатые соединители (Flexco Bolt Solid Plate).

Сравнительная таблица характеристик основных типов соединителей:

Критически важно учитывать совместимость механических соединителей с очистными устройствами (скребками). Болтовые пластинчатые замки и крупные шарнирные соединения могут выступать над поверхностью ленты и повреждать ножи очистителей или футеровку барабанов. В таких случаях необходимо производить «утопление» замка (срезку части обкладки) или выбирать вулканизацию.

Применение и критерии выбора

Выбор конкретной модели соединителя зависит от параметров конвейерной установки: толщины ленты, диаметра приводного барабана, разрывного усилия полотна (Н/мм) и типа транспортируемого груза.

Основные сферы использования:

• Горнодобывающая промышленность: Ремонт разрывов на магистральных конвейерах, стыковка лент на мобильных дробилках (используются болтовые соединения).
• Сельское хозяйство: Стыковка лент на зернометателях, пресс-подборщиках (система Alligator, Anker).
• Логистика и аэропорты: Ленты для транспортировки багажа и посылок (плоские проволочные замки, не создающие шума).
• Пищевая промышленность: Ленты из ПВХ и полиуретана (замки из нержавеющей стали).

К преимуществам механической стыковки относятся скорость монтажа (от 30 минут), отсутствие необходимости в массивных прессах и возможность проведения работ персоналом с базовой квалификацией.

Компания «Резиномир» предлагает предприятиям приобрести соединители оптом и в розницу. Мы готовы укомплектовать заказ необходимым монтажным инструментом (пробойники, ключи, машинки для запрессовки). Специалисты помогут выбрать оптимальный тип замка, исходя из нагрузок.

Коммерческие условия сотрудничества

Реализация продукции осуществляется для юридических лиц и индивидуальных предпринимателей. Оплата принимается по безналичному расчету с НДС. Мы предлагаем прайс-лист с актуальными ценами на складские позиции. Отгрузка товара производится со склада в Екатеринбурге, поставка в регионы организуется через федеральные транспортные компании.

Возможна продажа соединителей под заказ для специфических типов лент (например, для резинотросовых полотен). На всю продукцию предоставляется гарантия соответствия заявленным механическим свойствам. Клиенты могут получить консультацию по технологии монтажа выбранного типа соединителя.

FAQ: Часто задаваемые вопросы

1. Что прочнее: механический замок или вулканизация?
Стыковка методом горячей вулканизации обеспечивает прочность до 90-95% от прочности самой ленты. Механические соединители для лент обеспечивают прочность стыка в пределах 60-75%. Поэтому для высоконагруженных конвейеров большой протяженности вулканизация предпочтительнее, а механику используют для временного ремонта или на коротких/средненагруженных линиях.

2. Как подобрать размер замка Alligator?
Размер (номер) замка подбирается строго по толщине ленты. Например, №15 подходит для лент 3-4 мм, а №27 — для лент 5-7 мм. Использование замка меньшего размера приведет к невозможности его закрытия, а большего — к люфту и быстрому разрушению стыка. Также нужно учитывать минимальный диаметр огибания барабана.

3. Нужен ли специальный инструмент для установки замков?
Зависит от типа. Замки типа Alligator (серия RS) можно установить с помощью обычного молотка. Для установки проволочных крючков (Anker) требуется специальное рычажное устройство (пресс). Болтовые пластинчатые соединители монтируются с помощью пробойника, гаечного ключа и обламывателя болтов.

4. Можно ли использовать оцинкованные замки для пищевых продуктов?
Не рекомендуется. Цинк может окисляться при контакте с кислотами (фрукты, овощи) или моющими средствами. Для пищевой промышленности следует использовать соединители из нержавеющей стали AISI 316, имеющие соответствующий допуск.

5. Как предотвратить просыпание материала через шарнирный стык?
Шарнирные соединители имеют конструктивный зазор в месте петли. Чтобы предотвратить просыпание мелкой фракции (песок, зерно), внутрь стыка вместе с соединительным стержнем закладывается специальная уплотнительная трубка или лента, перекрывающая щели.
