Полоса трансформаторная
Отображение 1–20 из 58Цены: по возрастанию
Профилированные резиновые уплотнители прямоугольного сечения, классифицируемые как трансформаторная полоса, представляют собой специализированные эластичные элементы, предназначенные для герметизации неподвижных разъемных соединений в силовом электротехническом оборудовании. Основное функциональное назначение данных изделий — предотвращение утечек диэлектрической жидкости (трансформаторного масла) из баков трансформаторов, масляных выключателей и реакторов, а также защита внутреннего объема оборудования от попадания влаги, пыли и атмосферного воздуха. Использование специализированных резиновых смесей обеспечивает работоспособность уплотнений в условиях длительного контакта с химически активными маслами при повышенных температурах.
Главные энергетики предприятий и специалисты отделов снабжения могут направить техническое задание на изготовление или спецификацию для подбора типоразмеров по электронной почте ekb@rti-land.ru. Для получения оперативной консультации по номенклатуре и наличию доступен телефон +7 (800) 302-31-42.
Технические характеристики и стандарты: полоса трансформаторная
Производство уплотнительных элементов для электротехники строго регламентируется государственным стандартом ГОСТ 12855-77 «Пластина резиновая для трансформаторов. Технические условия». Данный документ определяет физико-механические свойства материала, геометрические параметры и методы испытаний. Полоса трансформаторная относится к категории неформовых резинотехнических изделий и изготавливается методом непрерывной экструзии (шприцевания) с последующей вулканизацией в котлах или линиях непрерывного действия.
Классификация материалов и свойства
Согласно ГОСТ 12855-77, резиновые смеси для изготовления полос подразделяются на два основных типа в зависимости от условий эксплуатации:
- Тип УМ (Универсальная маслостойкая). Предназначена для работы в среде трансформаторного масла (ГОСТ 982-80) и воздуха. Материал устойчив к набуханию в углеводородах и сохраняет эластичность в широком температурном диапазоне.
- Тип ОМ (Озерноморозостойкая). Обладает повышенной стойкостью к воздействию озона, ультрафиолетового излучения и экстремально низких температур. Применяется для наружных уплотнений, контактирующих с атмосферным воздухом.
Сравнительные характеристики типов резины для трансформаторных полос:
| Тип пластины/полосы | Рабочая среда | Температурный интервал | Твердость (Шор А) | Изменение массы в масле (макс.) |
|---|---|---|---|---|
| УМ (Универсальная) | Масло трансформаторное, воздух | -60°С … +100°С | 55 — 70 | 8% |
| ОМ (Озономорозостойкая) | Воздух (повышенное содержание озона) | -55°С … +50°С | 55 — 70 | — |
В качестве сырьевой основы используются бутадиен-нитрильные каучуки (NBR) для типа УМ, обеспечивающие высокую маслобензостойкость, и хлоропреновые или этилен-пропиленовые каучуки для типа ОМ.
Важно: При монтаже уплотнений из полосы типа УМ следует учитывать допустимую степень сжатия. Чрезмерная затяжка болтовых соединений (сжатие более 30-40% от начальной высоты) может привести к разрушению структуры резины и потере упругих свойств, что вызовет разгерметизацию узла при температурном расширении масла. Рекомендуемая деформация сжатия составляет 15-25%.
Типоразмеры и сферы применения в электроэнергетике

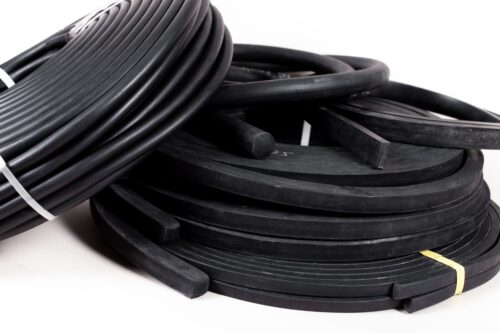

Геометрические параметры изделий определяются конструкторской документацией на оборудование. Технология экструзии позволяет получать полосу трансформаторную практически любого сечения без ограничения по длине (в пределах емкости бухты).
Стандартный размерный ряд включает:
- Ширина: от 10 до 100 мм.
- Толщина: от 2 до 40 мм.
- Длина: поставляется в бухтах (обычно 15–30 кг) или в нарезке мерными отрезками.
Полоса имеет прямоугольное или квадратное сечение. Отклонения размеров регламентируются классом точности по ГОСТ. Поверхность изделия должна быть гладкой, без трещин, пузырей и посторонних включений.
Основные узлы применения:
- Силовые трансформаторы: Уплотнение разъема между баком и крышкой («колоколом»), герметизация фланцев радиаторов охлаждения, вводов ВН и НН, люков для осмотра активной части.
- Масляные выключатели: Уплотнение изоляторов и корпусных деталей.
- Реакторное оборудование: Герметизация вводов.
- Комплектные трансформаторные подстанции (КТП): Изоляция и уплотнение дверей ячеек (используется тип ОМ).
Компания «Резиномир» предлагает предприятиям энергетического сектора и ремонтным организациям заказать изготовление полос требуемого сечения. Мы готовы рассчитать стоимость партии, исходя из общего веса и типа резины. Предлагаем продукцию оптом для формирования аварийного запаса на подстанциях.
Коммерческие условия сотрудничества
Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты — безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России и страны СНГ организуется через федеральные транспортные компании.
Возможна поставка полос как стандартных сечений (например, 10х10, 20х10, 40х10 мм), так и изготовление нестандартных размеров под заказ с изготовлением фильеры. Специалисты отдела продаж готовы предоставить прайс-лист и проконсультировать по вопросам замены старых уплотнений. На все партии предоставляется гарантия завода-изготовителя и паспорт качества с указанием результатов лабораторных испытаний резины на маслостойкость.
FAQ: Часто задаваемые вопросы
1. Чем отличается трансформаторная полоса от техпластины МБС?
Трансформаторная резина (ГОСТ 12855-77) специально разработана для длительного контакта с разогретым трансформаторным маслом, которое является более агрессивным растворителем, чем обычные индустриальные масла. Резина МБС (ГОСТ 7338-90) может набухать в трансформаторном масле сверх нормы и выделять в него сернистые соединения, что ухудшает диэлектрические свойства масла. В силовых трансформаторах допускается использование только резины по ГОСТ 12855-77.
2. Как правильно стыковать полосу при укладке на фланец бака?
Стыковка концов полосы производится «на ус» (срез под углом 45 градусов) с последующим склеиванием специализированными маслостойкими клеями (например, 88-НП) или, что предпочтительнее, вулканизацией переносным вулканизатором. Стык должен располагаться на прямом участке фланца, а не на углу.
3. Каков гарантийный срок хранения полосы?
Согласно ГОСТ 12855-77, гарантийный срок хранения изделий составляет 3 года с момента изготовления при соблюдении условий хранения (защита от света, t от 0 до +25°С). Гарантийный срок эксплуатации в трансформаторах — не менее 10 лет.
4. Можно ли заказать полосу ОМ для работы в масле?
Нет, тип ОМ (озономорозостойкий) предназначен для работы на воздухе. При контакте с маслом такая резина может сильно набухать и разрушаться. Для работы внутри бака или в контакте с маслом необходимо использовать только тип УМ.
5. Поставляется ли полоса с отверстиями под болты?
Стандартная полоса трансформаторная является неформовым изделием и поставляется без отверстий. Отверстия под болты пробиваются просечками непосредственно при монтаже или нарезаются из листовой пластины, если требуется сложная геометрия. Однако под заказ возможно изготовление полос с предварительной перфорацией, если это технически реализуемо на линии.
