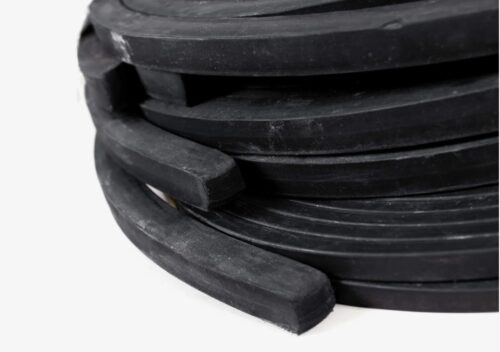

Шнуры прямоугольные резиновые ТУ 38 1051121-77
Показаны все результаты (3)Цены: по возрастанию
Монолитные резиновые профили прямоугольного сечения, изготавливаемые по Техническим условиям 38 1051121-77, представляют собой категорию специализированных неформовых уплотнителей. Основное функциональное назначение данных изделий — герметизация неподвижных разъемных соединений, работающих под давлением до 0,5–1,0 МПа, защита внутренних полостей механизмов от пыли и влаги, а также амортизация ударных нагрузок. Продукция широко применяется в машиностроении, авиастроении и приборостроении для уплотнения люков, контейнеров, окон и фланцевых соединений.
Инженеры-конструкторы и специалисты отделов материально-технического обеспечения могут направить техническое задание на подбор профиля или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной консультации по номенклатуре доступен телефон +7 (800) 302-31-42.
Технические характеристики и производство шнуров по ТУ 38 1051121-77
Изделия относятся к группе неформовых РТИ. Технологический процесс производства базируется на методе непрерывной экструзии (шприцевания) резиновой смеси через профилирующую фильеру с последующей вулканизацией в автоклавах или линиях непрерывного действия. ТУ 38 1051121-77 регламентирует выпуск шнуров, к которым предъявляются повышенные требования по физико-механическим показателям и стойкости к агрессивным средам по сравнению со стандартными изделиями общего назначения.
Применяемые материалы и свойства
Для изготовления шнуров прямоугольных резиновых ТУ 38 1051121-77 используются специализированные резиновые смеси на основе синтетических каучуков: хлоропренового (Наирит), бутадиен-нитрильного (СКН) или этилен-пропиленового. Выбор конкретной марки резины (например, НО-68-1, 3826, ИРП-1338) определяет эксплуатационные характеристики уплотнителя.
Ключевые параметры материалов:
- Маслобензостойкость (МБС): Способность работать в среде минеральных масел, топлива и смазок с минимальным набуханием.
- Атмосферостойкость: Устойчивость к воздействию озона, ультрафиолетового излучения и морского тумана.
- Термостойкость: Сохранение эластичности в широком температурном диапазоне.
Сравнительные характеристики типов резиновых смесей, используемых в ТУ:
| Группа резины / Тип | Основа каучука | Рабочая температура | Рабочая среда | Твердость (Шор А) |
|---|---|---|---|---|
| МБС (Группа 1) | Нитрильный (NBR) | -30°С … +100°С | Масло, бензин, нефть | 60 — 80 |
| ТМКЩ (Группа 2) | Стирольный (SBR) | -45°С … +80°С | Вода, воздух, растворы солей | 55 — 75 |
| Озоностойкая | Хлоропреновый (CR) | -40°С … +100°С | Воздух с озоном, морская вода | 50 — 70 |
| Морозостойкая | Изопреновый / Силикон | -60°С … +200°С | Воздух, инертные газы | 50 — 70 |
Важно: При проектировании уплотнительного узла необходимо учитывать допустимую степень сжатия профиля. Для монолитных резиновых шнуров прямоугольного сечения оптимальная деформация сжатия составляет 15–25%. Превышение этого значения (свыше 30%) может привести к необратимому разрушению структуры материала и потере герметичности после снятия нагрузки или при температурных колебаниях.
Классификация и сферы применения
Геометрические параметры изделий варьируются в широком диапазоне. Ширина и высота сечения определяются чертежами заказчика и возможностями экструзионного оборудования. Стандартные размеры сечений находятся в пределах от 2х2 мм до 60х80 мм.
Шнуры прямоугольные резиновые ТУ 38 1051121-77 классифицируются по:
- Степени твердости: Малая (М), Средняя (С), Повышенная (П).
- Группе резины: Определяет стойкость к средам (масло, кислота, озон).
- Рабочему давлению: Обычно до 0,5 МПа или до 1,0 МПа (для спецсмесей).
Продукция востребована в отраслях, где требуется надежная герметизация ответственных узлов:
- Авиастроение и судостроение: Уплотнение люков, дверей, иллюминаторов, топливных баков (используются резины на основе найрита и нитрила).
- Химическое машиностроение: Герметизация фланцев емкостей и трубопроводов, контактирующих с агрессивными средами.
- Электротехника: Защита внутреннего объема трансформаторных подстанций и распределительных шкафов от пыли и влаги (IP54/IP65).
- Общее машиностроение: Виброизолирующие прокладки под оборудование, демпферы.
Компания «Резиномир» предлагает предприятиям заказать изготовление шнуров требуемого типоразмера. Мы готовы произвести продукцию под заказ с учетом специфических требований к твердости и морозостойкости. Возможна поставка оптом в бухтах.
Коммерческие условия сотрудничества
Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Оплата производится по безналичному расчету с НДС. Мы предлагаем гибкие условия поставки: отгрузка со склада в Екатеринбурге, организация доставки в любой регион России через транспортные компании.
Менеджеры отдела продаж готовы предоставить прайс-лист на базовые сечения и рассчитать цены на нестандартные позиции. На все поставляемые партии предоставляется гарантия завода-изготовителя и паспорт качества, подтверждающий соответствие физико-механических свойств требованиям ТУ 38 1051121-77.
FAQ: Часто задаваемые вопросы
1. Чем отличается шнур по ТУ 38 1051121-77 от шнура по ГОСТ 6467-79?
ГОСТ 6467-79 является общепромышленным стандартом для резиновых шнуров. ТУ 38 1051121-77 — это специализированные технические условия, которые часто предполагают использование более качественных или специфических резиновых смесей (например, для авиационной или военной техники) с более строгими требованиями к физико-механическим показателям и допускам.
2. Можно ли использовать данный шнур в среде бензина?
Да, если шнур изготовлен из резины группы МБС (маслобензостойкая) на основе нитрильного каучука. При заказе необходимо обязательно указать рабочую среду, так как шнуры из резины ТМКЩ в бензине набухают и разрушаются.
3. Как соединить концы прямоугольного шнура?
Для получения замкнутого контура (прокладки) торцы шнура срезаются под углом 45 градусов («на ус») и склеиваются клеями на основе цианакрилата или хлоропрена (типа 88-НП). Наилучший результат дает горячая вулканизация стыка в пресс-форме с использованием сырой резины той же марки.
4. В каком виде поставляются шнуры?
Шнуры малых и средних сечений поставляются в бухтах (весом 15–30 кг). Крупногабаритные профили могут поставляться в бухтах меньшей длины или в хлыстах (прямых отрезках), чтобы избежать остаточной деформации изгиба при транспортировке.
5. Каков срок хранения резиновых шнуров?
Гарантийный срок хранения обычно составляет от 2 до 5 лет в зависимости от группы резины, при соблюдении условий хранения (температура от 0 до +25°С, отсутствие прямых солнечных лучей и деформации).
