Трубки вакуумные

Специализированные толстостенные эластичные трубопроводы, предназначенные для соединения узлов вакуумных систем и транспортировки газов при давлении ниже атмосферного, выделяются в отдельную категорию вакуумных трубок. Главное функциональное назначение данных изделий — обеспечение герметичности и сохранение проходного сечения в условиях глубокого разрежения воздуха (вакуума). В отличие от стандартных технических трубок, эти компоненты обладают повышенной упругостью, сопротивлением к «схлопыванию» стенок и низким газовыделением, что критично для поддержания стабильности вакуума в лабораторных и промышленных установках.

Инженеры-конструкторы и специалисты отделов снабжения могут направить техническое задание на подбор типоразмера или спецификацию, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по наличию номенклатуры доступен телефон +7 (800) 302-31-42.

Технология производства и материаловедение

Изготовление вакуумных трубок осуществляется методом непрерывной экструзии с последующей вулканизацией в котлах или автоклавах. Ключевым фактором, определяющим эксплуатационные характеристики, является состав резиновой смеси. В большинстве случаев используется высококачественный натуральный каучук (NR) или синтетический изопреновый каучук.

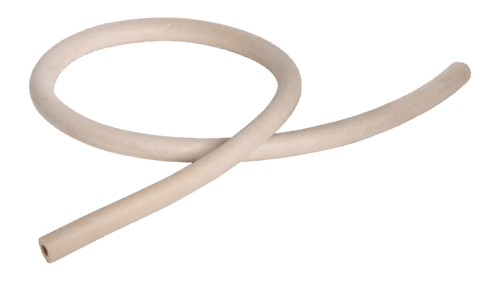

Характерной визуальной особенностью изделий является их цвет — от белого до серо-бежевого. Это обусловлено отсутствием в составе сажи (технического углерода), которая в стандартных черных резинах является активным наполнителем, но в вакууме становится источником загрязнения среды летучими веществами (газовыделение).

Для производства применяются следующие типы резиновых смесей:

• Тип 51-2062: Основная марка для вакуумной техники. Характеризуется высокой эластичностью и прочностью на разрыв. Рабочая температура от +8°С до +70°С.
• Тип 7889: Маслостойкая резина на основе нитрильного каучука (NBR). Применяется в системах, где возможен контакт с парами масел или бензина. Температурный диапазон от -30°С до +90°С.
• Тип 9024: Специализированная маслостойкая смесь для вакуумных масел.

Нормативные стандарты: ТУ 38.105881-85

Производство и приемка продукции регламентируются Техническими условиями ТУ 38.105881-85 «Трубки резиновые вакуумные». Документ устанавливает жесткие требования к геометрии (овальность, разностенность) и качеству поверхности. На внутренней и внешней поверхности не допускаются трещины, пузыри и посторонние включения, способные нарушить герметичность соединения.

Технические параметры и типоразмеры

Главным конструктивным отличием трубок вакуумных является соотношение толщины стенки к внутреннему диаметру. Стенка изделия значительно толще, чем у трубок по ГОСТ 5496-78, что позволяет эластомеру сопротивляться внешнему атмосферному давлению при откачке воздуха из системы.

Размерный ряд включает изделия с внутренним диаметром от 2 мм до 40 мм и толщиной стенки от 1,5 мм до 20 мм.

Сравнительная таблица характеристик основных типов вакуумных трубок:

Важно: При монтаже вакуумных соединений категорически запрещается использование смазок на нефтяной основе (солидол, литол) для трубок из натурального каучука (тип 51-2062). Контакт с нефтепродуктами вызывает быстрое набухание резины, потерю прочности и разрушение стенки, что приводит к разгерметизации вакуумной системы. Для монтажа рекомендуется использовать силиконовые смазки, глицерин или касторовое масло.

Сферы применения

Благодаря специфическим свойствам, продукция востребована в высокотехнологичных и научных отраслях.

Основные направления использования:

• Лабораторное оборудование: Соединение элементов химической посуды, насосов, манометров, ловушек.
• Вакуумная техника: Уплотнение и соединение форвакуумных магистралей, систем откачки воздуха.
• Промышленность: Комплектация вакуумных сушильных шкафов, установок дегазации, фильтрационных систем.
• Медицина: Использование в аспираторах и устройствах, требующих высокой чистоты материала.

Предприятие «Резиномир» предлагает оформить заказ на поставку вакуумных трубок необходимого сечения. Компания готова рассчитать стоимость партии изделий, опираясь на требуемый метраж и марку резины. Возможна поставка продукции оптом в бухтах.

Коммерческие условия сотрудничества

Мы работаем с юридическими лицами и индивидуальными предпринимателями. Оплата производится по безналичному расчету с НДС. Отгрузка товара осуществляется со склада в Екатеринбурге, доставка в регионы России организуется через транспортные компании.

В наличии поддерживается ассортимент наиболее востребованных типоразмеров (внутренний диаметр 3-25 мм). Специалисты отдела продаж предоставят актуальный прайс-лист и проконсультируют по вопросам подбора аналогов. На все партии предоставляется гарантия соответствия ТУ 38.105881-85 и паспорт качества.

FAQ: Часто задаваемые вопросы

1. Почему нельзя использовать обычную резиновую трубку для вакуума?
Обычные технические трубки (ГОСТ 5496-78) имеют тонкую стенку. При создании разрежения внутри системы внешнее атмосферное давление сдавливает трубку, приводя к ее «схлопыванию» и перекрытию просвета. Вакуумные трубки имеют толстую стенку и плотную структуру, предотвращающую деформацию. Кроме того, техническая резина выделяет газы, загрязняя вакуум.

2. Каков срок службы вакуумной трубки?
Гарантийный срок хранения трубок по ТУ 38.105881-85 составляет 2 года с момента изготовления. При эксплуатации срок службы зависит от условий (температура, воздействие ультрафиолета, частота перегибов). Натуральный каучук подвержен старению на свету, поэтому рекомендуется заменять трубки при появлении поверхностных трещин.

3. Можно ли использовать вакуумную трубку для перекачки воды?
Да, вакуумные трубки из резины 51-2062 могут использоваться для транспортировки воды, воздуха и инертных газов при температурах до +70°С. Они обеспечивают высокую надежность и герметичность соединения. Однако их стоимость выше, чем у стандартных технических трубок.

4. Выдерживает ли трубка нагрев свыше 100 градусов?
Стандартные трубки из натурального каучука (светлые) рассчитаны на температуру до +70°С (кратковременно до +90°С). При перегреве резина размягчается и становится липкой. Для температур свыше +100°С необходимо использовать трубки из силиконовой резины, которые выдерживают до +250°С.

5. В каком виде поставляются трубки?
Трубки малых и средних диаметров поставляются в бухтах весом от 3 до 15 кг. Длина трубки в бухте зависит от ее веса и сечения. Изделия крупных диаметров могут поставляться в бухтах меньшей длины или отрезками. Минимальная норма отгрузки обычно кратна 1 килограмму или 1 метру (в зависимости от складской программы).
