Ремни приводные

Гибкие элементы механических передач, предназначенные для передачи крутящего момента от ведущего шкива (вала) двигателя к ведомому шкиву исполнительного механизма посредством сил трения или зацепления, классифицируются как приводные ремни. Данная категория резинотехнических изделий является неотъемлемой частью приводов станков, промышленного оборудования, сельскохозяйственной техники и автомобилей. Функциональная задача ремня — обеспечение плавности хода, компенсация несоосности валов, гашение вибраций и защита двигателя от перегрузок за счет проскальзывания (для фрикционных передач).

Главные механики предприятий и специалисты отделов снабжения могут направить спецификацию для подбора типоразмера или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.

Технологии производства и материалы ремней приводных

Конструкция современного приводного ремня представляет собой сложный многокомпонентный композит. Основу изделия составляет несущий слой (кордшнур), воспринимающий растягивающие нагрузки. Корд изготавливается из полиэфирных, арамидных (кевларовых) или стекловолоконных нитей, обладающих минимальным удлинением и высокой прочностью на разрыв.

Несущий слой заключен в эластичную резиновую матрицу, которая передает усилие на шкив. Для производства матрицы используются различные типы синтетических каучуков:

• Хлоропреновый каучук (CR): Базовый материал для большинства клиновых ремней. Обладает стойкостью к маслам, теплу и озону.
• Этилен-пропилен-диеновый каучук (EPDM): Применяется в поликлиновых и зубчатых ремнях, работающих при высоких температурах и скоростях.
• Полиуретан (PU): Используется для зубчатых ремней точного позиционирования.

Внешняя поверхность ремня (кроме ремней с открытыми гранями) покрывается защитной тканевой оберткой, пропитанной резиной, что снижает износ от трения о шкив.

Классификация, стандарты и технические параметры

Номенклатура приводных ремней обширна и регламентируется различными государственными и международными стандартами (ГОСТ 1284.1-89, DIN 2215, ISO 4184).

Основные типы ремней:

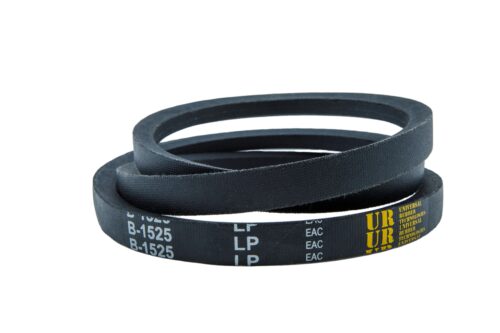

1. Клиновые ремни (V-belts)

Наиболее распространенный тип. Имеют трапециевидное сечение, рабочими поверхностями являются боковые грани.

• Классические (нормального сечения): Профили Z(O), A, B(Б), C(В), D(Г), E(Д). Регламентируются ГОСТ 1284.1-89.
• Узкоклиновые: Профили SPZ, SPA, SPB, SPC (по DIN/ISO). Обладают большей передаваемой мощностью при меньшей ширине.
• С фасонным зубом (зубчатые): Профили XPZ, XPA, XPB, XPC. Наличие внутренних зубьев повышает гибкость и теплоотвод, что позволяет использовать шкивы малого диаметра.

2. Поликлиновые ремни (Ribbed belts)

Сочетают гибкость плоских ремней и тяговую способность клиновых. Имеют несколько продольных клиньев (ручьев).

• Профили: PH, PJ, PK, PL, PM. Применяются в компактных приводах с высокими передаточными числами (бытовая техника, автопром).

3. Плоские ремни

Имеют прямоугольное сечение. Используются в быстроходных передачах и транспортерах. Изготавливаются на основе полиамидного сердечника с резиновыми или кожаными обкладками.

4. Вариаторные ремни

Широкие клиновые ремни, предназначенные для бесступенчатого регулирования скорости вращения за счет изменения диаметра шкивов вариатора.

• Стандарт: ГОСТ 26379-84. Применяются в комбайнах (Нива, Дон), снегоходах, станках.

Сравнительная таблица профилей клиновых ремней:

Важно: При замене ремней в многоручьевых приводах (где несколько ремней работают параллельно на одном шкиве) необходимо менять весь комплект целиком. Использование новых и старых ремней, а также ремней разных производителей в одном комплекте недопустимо, так как из-за разницы в длине нагрузка будет распределяться неравномерно, что приведет к быстрому выходу из строя наиболее натянутого ремня. Рекомендуется использовать подобранные по длине комплекты (Match set).

Сферы применения в промышленности

Приводные ремни являются расходным элементом для широкого спектра оборудования.

Основные направления эксплуатации:

• Сельское хозяйство: Приводы молотильных барабанов, жаток, измельчителей комбайнов, тракторов (ремни вариаторные и многоручьевые).
• Промышленное оборудование: Токарные, сверлильные, фрезерные станки, компрессоры, вентиляторы, дробилки (клиновые ремни профилей А, Б, В).
• Автомобилестроение: Привод генератора, помпы, ГУР, кондиционера (клиновые и поликлиновые ремни).
• Горнодобывающая отрасль: Конвейерные приводы, грохоты.
• Бытовая техника: Стиральные машины, электроинструмент.

Компания «Резиномир» предлагает предприятиям приобрести ремни приводные оптом и в розницу. Мы поддерживаем складской запас наиболее востребованных профилей и длин. Специалисты готовы подобрать аналоги импортных ремней (Gates, Optibelt, Contitech) из ассортимента отечественных и азиатских производителей с оптимальным соотношением цена/качество.

Коммерческие условия сотрудничества

Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты — безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании.

Прайс-лист на стандартные позиции доступен по запросу. Для редких типоразмеров возможна поставка под заказ. На все изделия предоставляется гарантия отсутствия заводского брака и соответствие геометрических параметров заявленным стандартам.

FAQ: Часто задаваемые вопросы

1. Как расшифровать маркировку ремня B(Б)-2240?
Маркировка означает:

• B (Б) — профиль ремня (ширина 17 мм, высота 11 мм).
• 2240 — расчетная длина ремня в миллиметрах (Lw/Lp — длина по нейтральной линии корда). Важно уточнять, какая длина указана: внутренняя (Li), внешняя (La) или расчетная, так как они отличаются на величину, зависящую от профиля.

2. Чем отличается ремень с фасонным зубом от обычного клинового?
Ремень с фасонным зубом (например, профиль XPA) не имеет обертки на боковых гранях (открытые грани) и оснащен зубьями на внутренней поверхности. Эти зубья не для зацепления, а для увеличения гибкости и улучшения охлаждения. Такой ремень служит дольше, меньше греется и может работать на шкивах меньшего диаметра по сравнению с гладким ремнем.

3. Как правильно измерить длину ремня, если маркировка стерлась?
Лучше всего использовать измерительную рулетку. Нужно опоясать ремень рулеткой по внешней стороне (получим длину La) или использовать нить, проложенную по внутренней стороне (длина Li). Затем по каталогам производителя или таблицам ГОСТ перевести полученное значение в расчетную длину (Lw), зная профиль (ширину).

4. Можно ли использовать ремень профиля А на шкиве профиля Б?
Нет, это приведет к некорректной работе передачи. Ремень профиля А (узкий) провалится в канавку шкива Б (широкий) и будет опираться на дно, а не на боковые стенки. Клиновые ремни работают только за счет трения боковых граней. Опирание на дно вызывает проскальзывание и перегрев.

5. Что такое многоручьевой ремень?
Многоручьевой ремень представляет собой несколько одиночных клиновых ремней, соединенных между собой сверху общей плоской резинотканевой пластиной. Такая конструкция исключает проворачивание и колебания отдельных ремней в приводах с сильной пульсацией нагрузки (например, в дробилках или сельхозтехнике).
