Ремни клиновые ГОСТ 1284
Отображение 1–20 из 707Цены: по возрастанию

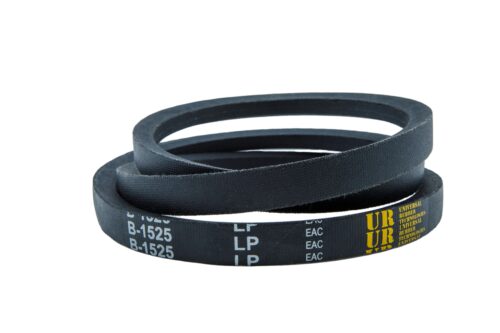

Резинотканевые бесконечные ремни с трапециевидной формой поперечного сечения, производимые в соответствии с межгосударственным стандартом ГОСТ 1284.1-89 и ГОСТ 1284.2-89, классифицируются как клиновые ремни нормальных сечений. Данные изделия являются базовым элементом фрикционных передач промышленного оборудования, сельскохозяйственных машин и транспортных средств. Функциональное назначение ремней заключается в передаче крутящего момента от ведущего вала к ведомому за счет сил трения, возникающих на боковых поверхностях (гранях) ремня, находящегося в канавке шкива под натяжением.
Главные механики промышленных предприятий и специалисты служб снабжения могут направить спецификацию для подбора типоразмера или запрос, чтобы рассчитать стоимость партии, по электронной почте ekb@rti-land.ru. Для получения оперативной технической консультации по номенклатуре доступен телефон +7 (800) 302-31-42.
Технические характеристики и стандарты: ремни клиновые ГОСТ 1284
Стандарт ГОСТ 1284.1-89 устанавливает геометрические размеры сечений и длин, а ГОСТ 1284.2-89 регламентирует технические требования к материалам и методам испытаний.
Конструктивно ремень представляет собой многослойный композит:
- Несущий слой (Кордшнур): Расположен по нейтральной линии сечения. Изготавливается из полиэфирных (лавсан) или арамидных (кевлар) нитей. Обеспечивает прочность на разрыв и минимальное удлинение.
- Слой растяжения (верхний) и сжатия (нижний): Выполнены из резиновых смесей на основе хлоропренового каучука (CR) или стирольного каучука. Обеспечивают гибкость и передачу давления на стенки шкива.
- Обертка: Прорезиненная хлопчатобумажная или синтетическая ткань, защищающая ремень от износа, масел и внешних воздействий.
В зависимости от условий эксплуатации, ремни выпускаются различных классов:
- Класс I: Для легких и средних нагрузок.
- Класс II, III, IV: Для тяжелых и особо тяжелых условий работы (вибрация, рывки).
Рабочий диапазон температур для стандартных исполнений составляет от -30°С до +60°С. Существуют также морозостойкие (до -60°С) и антистатические модификации.
Классификация профилей
ГОСТ 1284.1-89 определяет следующие основные профили клиновых ремней, обозначаемые буквами кириллицы (в скобках указаны международные аналоги по DIN/ISO):
| Профиль (ГОСТ) | Аналог (ISO) | Ширина верхнего основания (мм) | Расчетная ширина (мм) | Высота (мм) | Угол клина |
|---|---|---|---|---|---|
| Z (О) | Z (10) | 10.0 | 8.5 | 6.0 | 40° |
| А | A (13) | 13.0 | 11.0 | 8.0 | 40° |
| Б (В) | B (17) | 17.0 | 14.0 | 11.0 | 40° |
| В (С) | C (22) | 22.0 | 19.0 | 14.0 | 40° |
| Г (D) | D (32) | 32.0 | 27.0 | 19.0 | 40° |
| Д (Е) | E (40) | 38.0 | 32.0 | 23.5 | 40° |
Длина ремней указывается в миллиметрах и соответствует расчетной длине (Lp или Lw) по нейтральному слою.
Важно: При подборе ремней для многоручьевых передач (когда на одном шкиве установлено несколько ремней) критически важно использовать комплекты, подобранные по длине с минимальным допуском (группа по длине). Разница в длине ремней в одном комплекте не должна превышать 2-4 мм (в зависимости от длины). Установка разнодлинных ремней приведет к неравномерному распределению нагрузки, проскальзыванию короткого ремня и его быстрому обрыву.
Сферы применения в промышленности
Ремни нормальных сечений являются наиболее универсальным типом привода, применяемым в подавляющем большинстве машин и механизмов.
Основные направления использования:
- Станкостроение: Приводы шпинделей токарных, фрезерных, сверлильных станков (профили А, Б).
- Сельскохозяйственная техника: Комбайны (Нива, Дон, Енисей), тракторы, косилки, зернометатели (профили В, Г, Д).
- Компрессорное и вентиляционное оборудование: Приводы поршневых компрессоров, промышленных вентиляторов, дымососов.
- Горнодобывающая отрасль: Грохоты, щековые и конусные дробилки, конвейеры.
- Нефтегазовое оборудование: Приводы буровых насосов и станков-качалок.
Компания «Резиномир» предлагает предприятиям приобрести ремни клиновые ГОСТ 1284 оптом. В наличии на складе постоянно поддерживается широкий ассортимент профилей (Z, A, B, C, D, E) и длин (от 500 до 10000 мм и более). Мы готовы скомплектовать заказ под плановый ремонт оборудования.
Коммерческие условия сотрудничества
Реализация продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Условия оплаты предполагают безналичный расчет с НДС. Отгрузка товара производится со склада в Екатеринбурге. Логистика в регионы России организуется через федеральные транспортные компании (Деловые Линии, ПЭК, КИТ и др.).
Специалисты отдела продаж предоставят актуальный прайс-лист и помогут подобрать ремни нужной длины. На все изделия распространяется гарантия завода-изготовителя, подтверждающая соответствие геометрических параметров и прочностных характеристик требованиям ГОСТ.
FAQ: Часто задаваемые вопросы
1. Чем отличается внутренняя длина (Li) от расчетной (Lp)?
Внутренняя длина (Li) измеряется по внутренней грани ремня (меньшему основанию трапеции). Расчетная длина (Lp или Lw) измеряется по нейтральному слою корда, который не растягивается и не сжимается при изгибе. В маркировке по ГОСТ 1284 указывается расчетная длина. Для перевода можно использовать формулы: Lp ≈ Li + 30…80 мм (зависит от профиля).
2. Можно ли заменить ремень ГОСТ 1284 импортным аналогом DIN 2215?
Да, ремни классического сечения по ГОСТ 1284 и DIN 2215 полностью взаимозаменяемы по профилю (А соответствует A, Б соответствует B и т.д.). Однако нужно внимательно сверять длину, так как в импортных каталогах часто указывается внутренняя длина Li, а в российских — расчетная Lp.
3. Что такое фасонный зуб на ремне?
Зубчатая внутренняя поверхность (фасонный зуб) на клиновых ремнях (профили AX, BX, CX) предназначена не для зацепления со шкивом, а для повышения гибкости ремня. Это позволяет использовать шкивы меньшего диаметра, улучшает теплоотвод и снижает внутренние напряжения при изгибе, что продлевает срок службы ремня.
4. Как часто нужно проверять натяжение ремней?
Первую проверку и подтяжку рекомендуется проводить через 24–48 часов работы после установки новых ремней (период приработки). В дальнейшем контроль натяжения производится согласно регламенту обслуживания оборудования, обычно каждые 3–6 месяцев. Слабое натяжение вызывает проскальзывание и перегрев, чрезмерное — износ подшипников.
5. Почему ремень переворачивается в канавке шкива?
Переворот ремня может быть вызван несколькими причинами: несоосность шкивов (перекос валов), сильный износ боковых стенок канавки шкива, недостаточное натяжение, попадание посторонних предметов или повреждение корда самого ремня при ударной нагрузке.
